Trabzon: dos tomas bajo el hielo

Resumen

La primera pregunta que una empresa de aguas de las tierras altas del Mar Negro Oriental plantea sobre cualquier rejilla de toma es qué hace en invierno. Aquí las tomas de agua fluviales se sitúan en la parte alta de los valles, el remanso del azud permanece helada durante semanas y una rejilla que se obstruye por el hielo deja sin agua a un pueblo hasta que alguien puede llegar hasta ella. Esta página trata de dos obras de toma distintas en dos emplazamientos diferentes de la red de abastecimiento de agua de Trabzon, cada una en su propio río, fotografiadas en pleno invierno.

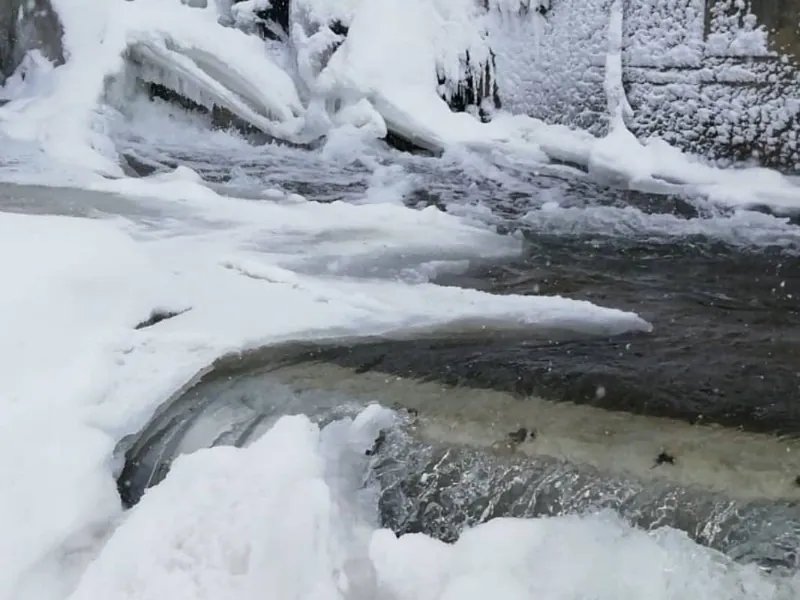

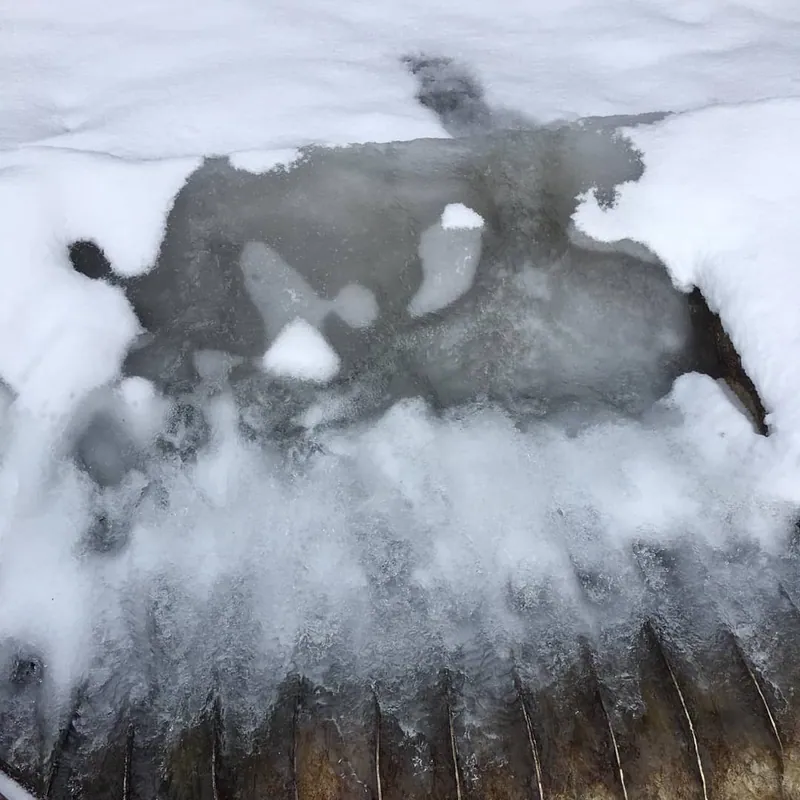

La primera toma de agua capta 105 l/s a través de tres rejillas ADENCO-45-1 situadas detrás de barras de protección. En las fotografías el río llega entre orillas heladas, la superficie de la rejilla queda bajo una costra de hielo y nieve con el alambre en cuña visible en el borde inferior, y el agua pasa por debajo de esa costra y sigue hacia el canal de suministro.

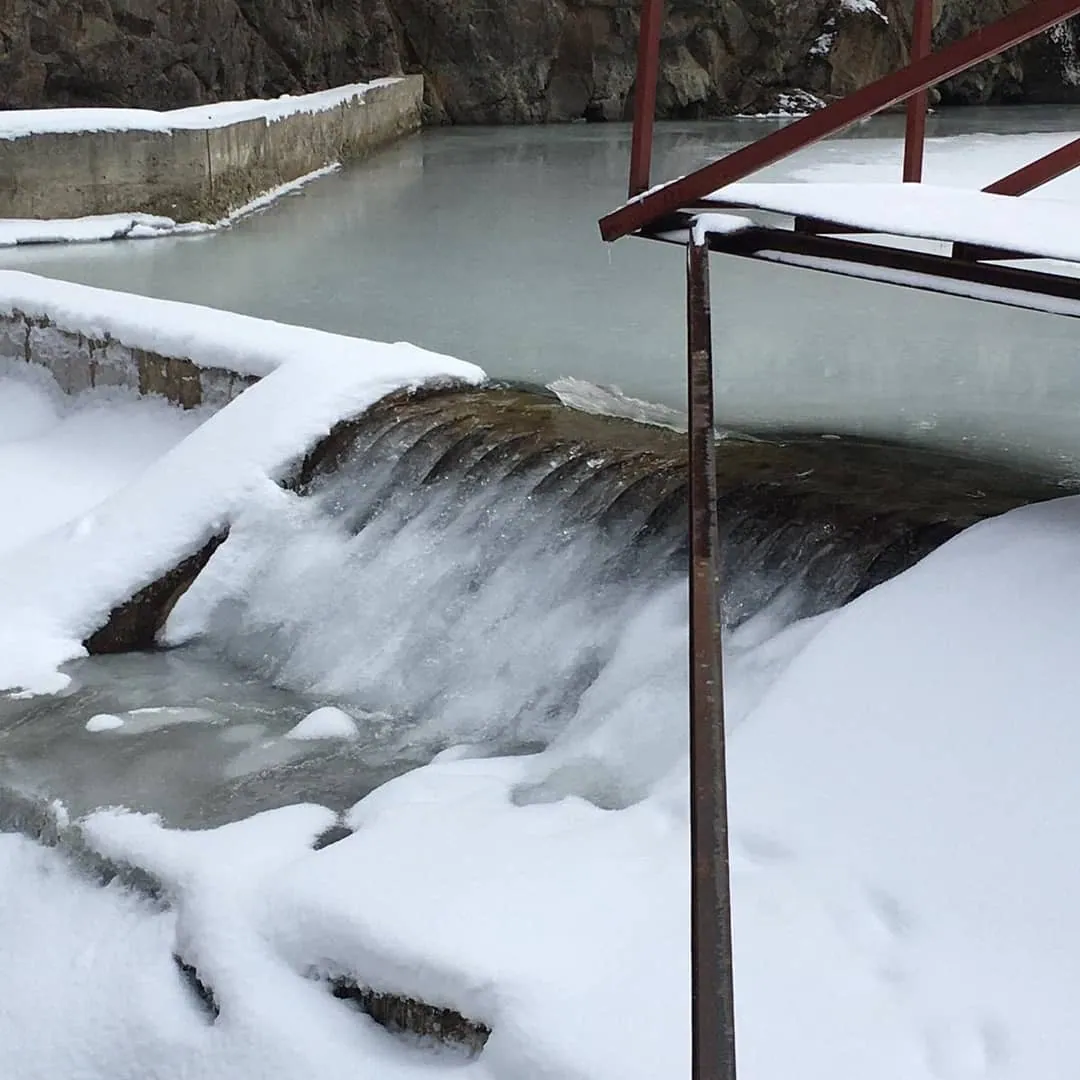

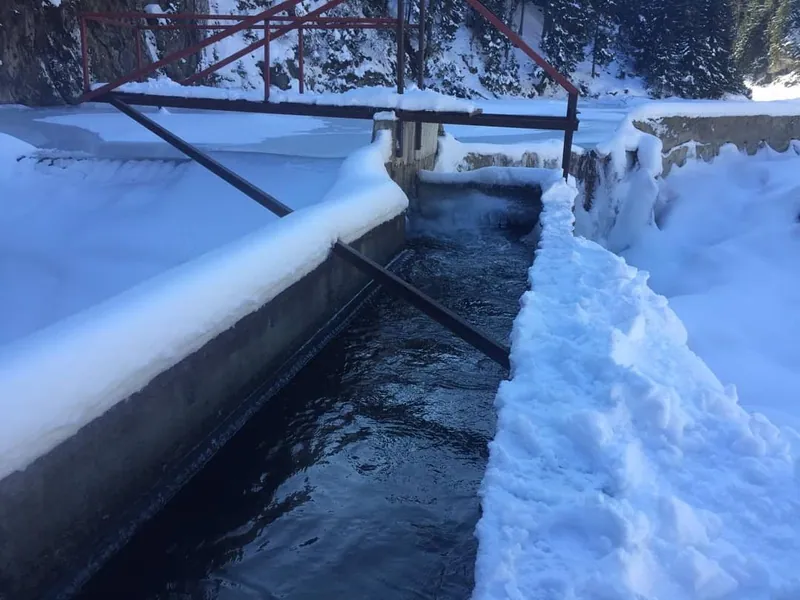

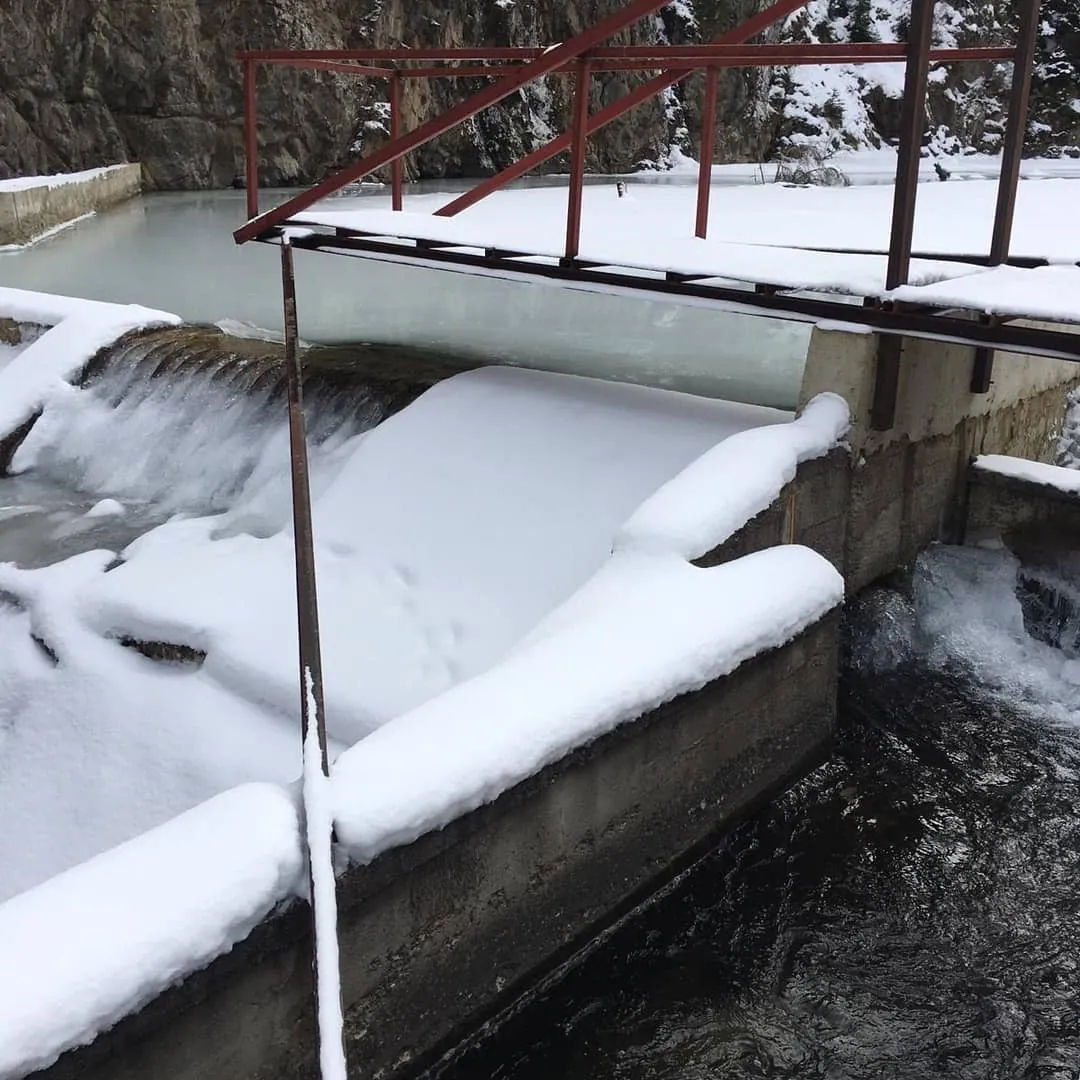

La segunda capta 150 l/s mediante tres rejillas ADENCO-70-0.75, también con barras de protección. En enero de 2020 el remanso del azud era una capa sólida de hielo y la nieve se acumulaba a lo largo de los muros, mientras una lámina de agua cruzaba la superficie de la rejilla hacia el canal; en una visita posterior, con más nieve, el canal circulaba lleno y oscuro bajo los ventisqueros. En ambas tomas de agua la rejilla siguió captando agua en todas las visitas de invierno, sin ninguna compuerta de purga que abrir y sin enviar a nadie valle arriba para liberarla de hielo.

La razón está en el punto del que la rejilla toma el agua. Una rejilla Coanda se alimenta de la lámina de agua en movimiento que pasa por la cresta del azud, no del remanso tranquilo aguas arriba, de modo que el hielo de la superficie del remanso no llega hasta ella. El agua que se desplaza sobre la superficie de la rejilla no se congela mientras sigue en movimiento y, cuando el hielo llega a formar un puente sobre el alambre en cuña en las noches más frías, el flujo continúa por debajo y vuelve a abrir la superficie de la rejilla a medida que sube la temperatura. El mismo comportamiento se ha medido en tomas de agua Coanda de Noruega durante cuatro inviernos.

Las dos primeras fotografías de la galería corresponden a la toma de agua de 105 l/s. Las tres siguientes son de la toma de agua de 150 l/s, una obra distinta en otro emplazamiento: primero en enero de 2020 y después en la visita posterior, con más nieve.

Resultados

Galería

Se suministra con documentación ISO 9001, certificados de material EN 10204 3.1 y procedimientos de pruebas de aceptación en fábrica y en obra (FAT/SAT).
