Prélèvement d'eau brute municipale à la prise d'eau. Largeur de fente standard de 1 mm, avec des fentes plus étroites sur demande, protection des poissons basée sur la taille, et matériaux adaptés à la chimie de votre eau.
Pourquoi la technologie Coanda convient à cette application
Conçu pour les conditions réelles de votre site
Une prise d'eau potable n'a qu'une seule fonction : acheminer l'eau brute vers la station de traitement d'eau en continu, sans opérateur sur site. Les grilles Coanda Une prise d'eau potable n'a qu'une seule fonction : acheminer l'eau brute vers la station de traitement d'eau en continu, sans opérateur sur site. Les grilles Coanda assurent cette fonction de manière passive. Sans pièces mobiles ni électricité à la prise d'eau, elles offrent une largeur de fente standard de 1 mm (plus étroite si nécessaire) et intègrent la protection des poissons dès leur conception. à la prise d'eau, avec une largeur de fente standard de 1 mm (plus étroite si nécessaire) et la protection des poissons intégrée à la conception.
Autonettoyante et sans électricité
Pas de moteurs, sans pièces mobiles, pas d'électricité à la prise d'eau. L'eau qui s'écoule sur la grille la maintient exempte de débris : le nettoyage passe d'une tâche quotidienne à un contrôle rapide quelques fois par an, et l'alimentation en eau de la station de traitement n'est jamais interrompue pour cela.
Arrête les feuilles et le sable avant qu'ils n'atteignent vos pompes
La largeur de fente de 1 mm retient les feuilles, les graviers et le sable grossier : les matières qui usent les roues des pompes et bouchent les conduites. Le limon fin continue de passer vers la station de traitement d'eau, qui est conçue pour le gérer. Le rôle de la grille est de protéger la station, pas de la remplacer.
Sans danger pour les poissons, sans aspiration
L'eau s'écoule sur la surface de la grille et les fentes en prélèvent une partie au passage : il n'y a donc aucune aspiration qui plaque les poissons contre la surface. Les jeunes poissons sont entraînés par-dessus la grille avec le débit restant et restitués à la rivière. La largeur de fente et les performances de protection des poissons sont documentées à chaque livraison ; les exigences d'autorisation propres au site sont examinées projet par projet.
L'acier inoxydable adapté à votre eau
L'acier inoxydable 304 est la nuance standard pour l'eau douce, les nuances 316 et 316L pour les eaux plus corrosives, et les nuances duplex pour les eaux saumâtres ou salines. Une recommandation de matériau, examinée par un ingénieur, est fournie à chaque livraison.
Tous les documents requis par votre appel d'offres
Certificats ISO 9001 et ISO 10002, certificats matière EN 10204 3.1, un plan d'inspection et d'essais du projet couvrant les procédures de recette en usine et sur site (FAT/SAT), ainsi que des notes sur la conformité à la directive-cadre européenne sur l'eau et aux recommandations de l'IHA. Un document de calcul et de conformité est disponible sur demande. Tous ces éléments sont inclus dans la commande ; rien ne doit être commandé séparément.
Modèles ADENCO recommandés pour cette application
Quatre modèles. Choisissez selon le débit et la taille du projet.
ADENCO-45
Prises d'eau rurales et petites prises d'eau municipales : 5 à 35 l/s par unité, à raison de 35 l/s par mètre de largeur de grille. Jusqu'à douze unités côte à côte permettent d'atteindre 420 l/s.
ADENCO-70
Prélèvement d'eau municipal de taille moyenne : 25 à 100 l/s par unité, à 67 l/s par mètre de largeur de grille. Jusqu'à huit unités côte à côte atteignent 800 l/s lorsque la demande d'un secteur de distribution dépasse la capacité d'une seule unité.
ADENCO-127
Prises d'eau de grandes villes : 150 l/s par mètre de largeur de grille. Un ensemble de plusieurs unités atteint 6 500 l/s pour les grands projets d'eau municipaux.
ADENCO-BOX
Une unité de grille Coanda complète, prête à installer, dans un caisson fermé avec sortie intégrée, de 5 à 100 l/s. Assemblage boulonné, installation rapide, déplaçable ultérieurement vers un autre site, évitant un investissement lourd en ouvrages en béton.
Trois séquences : l'eau qui entre dans la grille sur une prise d'eau de village à Trabzon, le même type de prise d'eau avec sa vanne de sortie fermée puis ouverte, et une prise d'eau en fonctionnement par temps froid, où l'écoulement continu sur la face de la grille est ce qui la maintient exempte de glace.

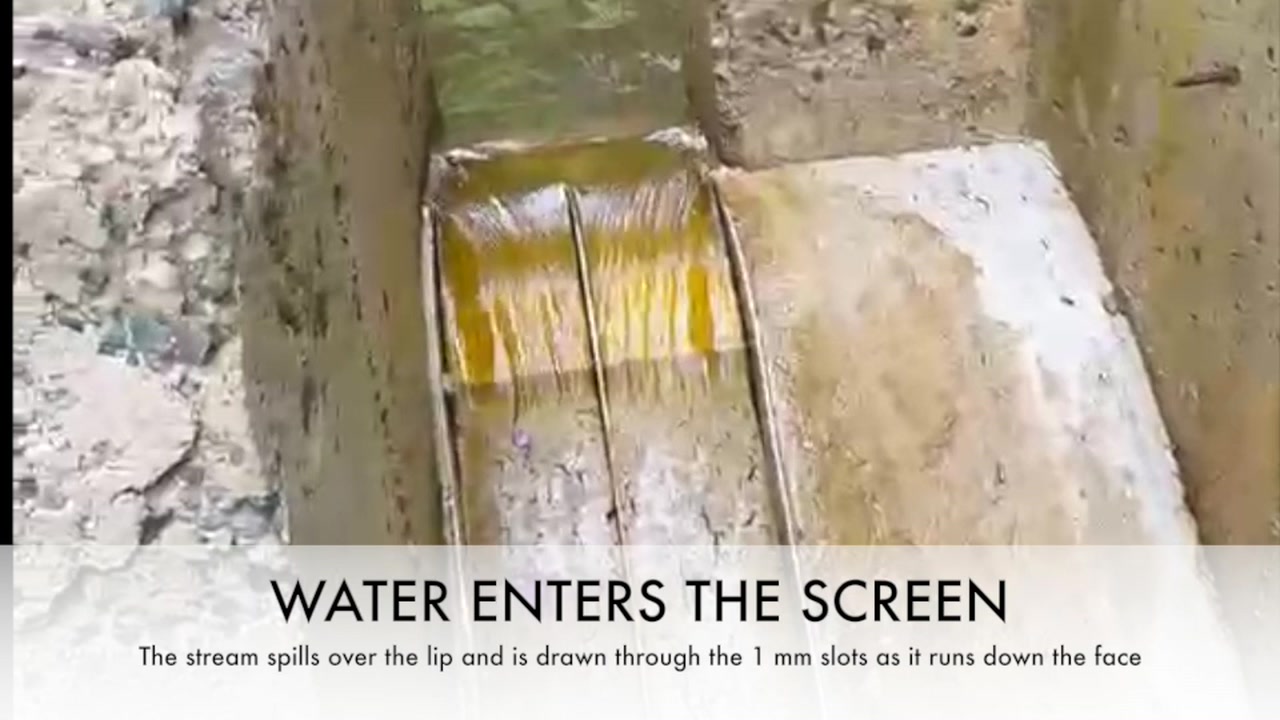

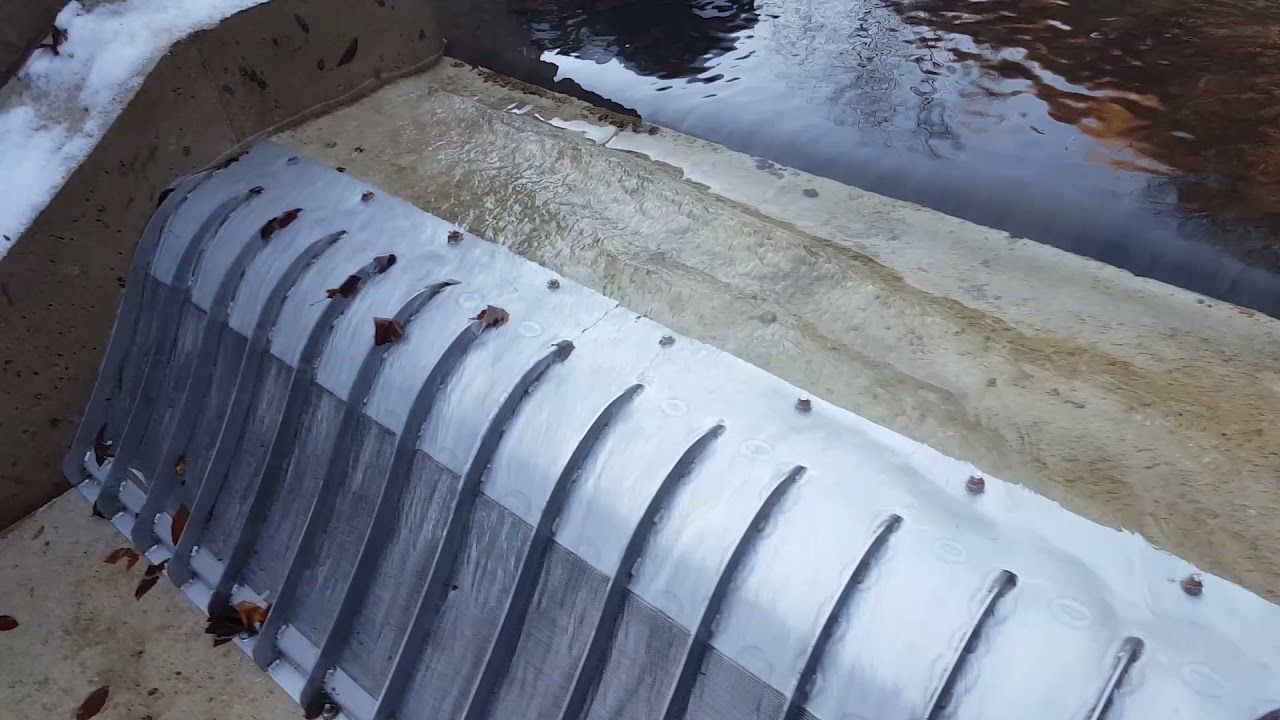

L'eau d'une petite rivière arrivant sur la grilleUne prise d'eau potable de village de 10 l/s à Trabzon : l'eau se déverse par le bord supérieur de la grille, descend le long de la face de la grille et passe à travers les fentes de 1 mm, tandis que les feuilles et les graviers tombent du bord inférieur.Vanne de sortie ouverte, l'eau tamisée s'évacue par la conduiteUne prise d'eau de village de 15 l/s à Trabzon, filmée avec la vanne de sortie fermée : l'eau tamisée s'accumule donc et déborde sous la grille. Dès que le technicien du site ouvre la vanne, le débordement cesse et toute l'eau qui traverse la grille repart par la conduite d'alimentation.Prise d'eau potable en climat froidUne prise d'eau potable en service par temps froid : c'est l'écoulement continu sur la face de la grille qui empêche le givrage de la grille.
