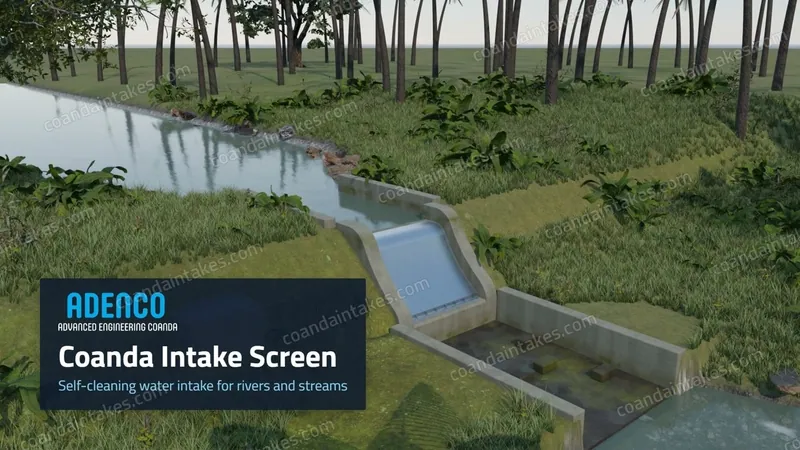

L'effet Coanda est un principe de mécanique des fluides découvert en 1910. Nous l'avons utilisé pour construire la technologie de prise d'eau la plus fiable du marché.
Étapes 01 à 03. L'eau s'écoule par-dessus le bord supérieur du seuil, accélère le long de la face de la grille et traverse les fentes au passage. Les débris entraînés par l'eau continuent de glisser jusqu'au bord inférieur.
Étape 04. Au départ, la vanne de sortie est fermée : l'eau tamisée monte dans la chambre et déborde sous la grille. Lorsque le technicien sur site ouvre la vanne, le débordement cesse : chaque litre capté par la grille repart désormais par la conduite d'alimentation.
PRINCIPE DE FONCTIONNEMENT
Filtration en quatre étapes
01
Plaque d'accélérationL'eau est guidée sur une plaque d'accélération lisse en haut de la grille. La géométrie de la plaque est calculée pour obtenir une répartition précise des vitesses avant le contact avec la surface de la grille.
02
Entrée en action de l'effet CoandaLorsque l'eau s'écoule sur la surface courbe de la grille, l'effet Coanda, principe fondamental de la mécanique des fluides, oblige le film d'eau à adhérer à la grille et à passer par les fentes (les espaces entre les fils profilés en V).
03
Évacuation des débrisLa courbure et l'angle d'inclinaison de la grille font que les débris, les feuilles, les sédiments et la faune aquatique sont entraînés par-dessus la surface de la grille sous l'effet de la gravité et de la quantité de mouvement. Aucun nettoyage mécanique n'est nécessaire.
04
Collecte de l'eau propreL'eau filtrée est collectée dans le canal situé sous la grille. De là, elle s'écoule par gravité, sans pompage, vers la conduite de prise d'eau ou le réservoir de stockage, sans qu'aucune énergie extérieure ne soit nécessaire à un quelconque moment du processus.
SUR SITE
La même grille dans les trois conditions qui déterminent si une prise d'eau fonctionne : débit normal, feuilles d'automne et crue

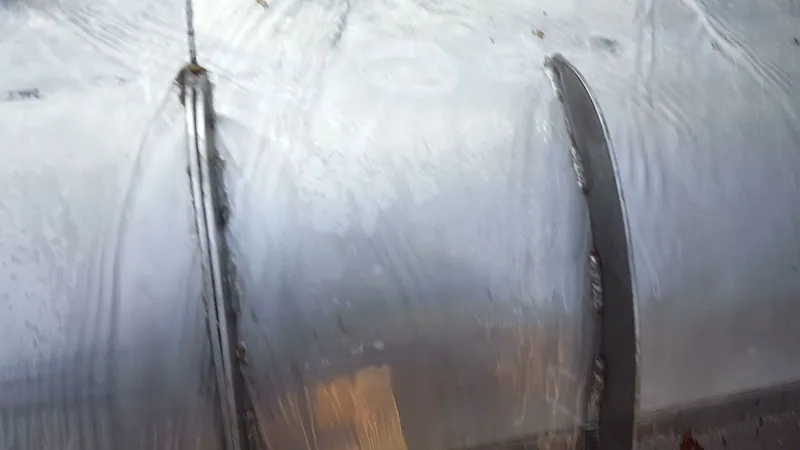

L'effet Coanda, vu de près. L'eau quitte la plaque d'accélération, adhère au fil profilé en V incurvé et passe par des fentes d'environ un millimètre de largeur.
Chute des feuilles en automne sur une prise d'eau de BUSKI (administration des eaux et de l'assainissement de Bursa). Les feuilles glissent sur la face de la grille et franchissent le bord inférieur au lieu de bloquer la grille. Une grille à barreaux ne peut pas laisser les feuilles passer ainsi par-dessus.Écoulement de crue à forte turbidité avec des amas de sédiments. Les prises d'eau conventionnelles se colmatent précisément dans ces conditions, c'est-à-dire au moment où la production d'électricité et l'approvisionnement en eau comptent le plus.
AVANTAGES
Pourquoi Coanda surpasse toutes les alternatives
Comparées aux grilles à tambour, aux grilles à barreaux et aux filtres mécaniques, les grilles Coanda offrent des performances supérieures avec un coût d'exploitation nul.
AutonettoyageLa géométrie de la surface de la grille rejette automatiquement tous les débris. Ni râteaux, ni brosses, ni air comprimé. La grille se nettoie elle-même en continu pendant l'exploitation.
Aucune consommation d'énergieL'ensemble du processus de filtration fonctionne par gravité. Pas de pompes, pas de moteurs, pas de source d'énergie extérieure. Le coût d'exploitation est pratiquement nul.
Maintenance minimaleL'absence de pièces mobiles signifie aucune usure et aucune pièce de rechange. La maintenance est minimale : généralement un nettoyage manuel au changement de saison, selon les conditions du site. Comme aucun organe mécanique ne peut tomber en panne, la durée de service dépend du choix du matériau, que nous adaptons à la chimie de l'eau.
Conception sur mesureChaque grille est conçue pour les conditions propres à chaque site : débit, type de débris, température et contraintes d'installation. Aucun produit standard prêt à l'emploi.
Conformité environnementaleToutes les largeurs de fente protègent les poissons et les autres organismes aquatiques ; les largeurs de fente les plus étroites étendent cette protection aux plus petites espèces. Les grilles ADENCO Toutes les largeurs de fente assurent la protection des poissons et des autres organismes aquatiques ; les fentes les plus fines étendent cette protection aux plus petites espèces. Les grilles ADENCO peuvent être conçues pour répondre aux réglementations environnementales les plus strictes en matière de protection piscicole et de prélèvement d'eau. aux réglementations environnementales les plus strictes en matière de protection des poissons et de prélèvement d'eau.
Fonctionnement par tous les tempsLe corps en acier inoxydable et le fil profilé en V empêchent la formation de glace et le colmatage dans les climats extrêmement froids.
APERÇU TECHNIQUE
Principes clés de fonctionnement
PRINCIPE DE FONCTIONNEMENTEffet hydrodynamique Coanda
BESOIN EN ÉNERGIEAucun : gravité seule
PIÈCES MOBILESAucune
PROFIL DU FILFil profilé en V (acier inoxydable)
PLAGE DE LARGEUR DE FENTE0,5 à 2,0 mm (1,0 mm en standard) ; fentes plus étroites sur demande
ANGLE D'INCLINAISON5° standard ; 3° à 7° disponibles
MÉTHODE DE FILTRATIONTamisage de surface
AUTONETTOYAGEContinu, passif
Vidéos de prises d'eau en service
L'effet Coanda en vidéo
Quatre courtes séquences filmées sur des prises d'eau installées : les débris évacués de la face de la grille, les barres de protection (barres en acier inoxydable montées devant le fil profilé en V, qui encaissent l'impact des rochers et des bois flottants) inspectées après une crue, le nettoyage manuel saisonnier, et ce qui se passe lorsque le débit dépasse le débit de dimensionnement.

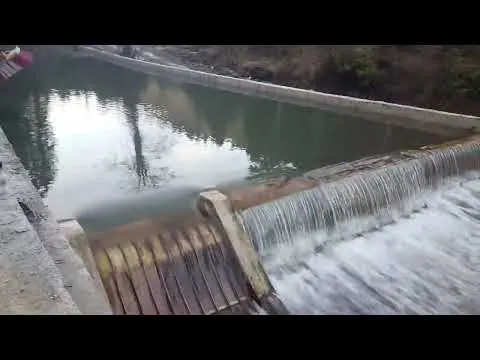

Petits débris évacués de la face de la grilleLes feuilles mortes et les petits débris entraînés sur la face d'une grille Coanda sont balayés par-dessus les fentes puis évacués de la plaque de réception située sous la grille, au lieu de la colmater.Barres de protection après une crueUne prise d'eau d'irrigation près d'İnegöl, Bursa, inspectée dix mois après la mise en service et juste après une crue : l'eau retenue derrière le seuil est chargée de roches et de sable, des blocs reposent sur la crête du seuil, et le fil profilé en V situé sous les barres de protection (barres en acier inoxydable montées devant le fil profilé en V, qui encaissent l'impact des roches et des bois flottés) est intact et l'eau continue de le traverser.Nettoyage manuel d'une grille CoandaLe nettoyage manuel saisonnier : brosser le fil profilé en V avec une brosse plastique rigide constitue l'intégralité de la routine de maintenance. Aucun outil spécial, et sans avoir à arrêter la prise d'eau.Débordement sur une grille CoandaLe débit excédant le débit de dimensionnement passe par-dessus la face de la grille et continue vers l'aval, au lieu de s'accumuler derrière la prise d'eau.
