يمكنك شراء شبكة مأخذ مياه كواندا عبر الإنترنت بأقل من 500 دولار. تصلك في صندوق، جاهزة الصنع من فولاذ مقاوم للصدأ 304، بعرض فتحة ثابت قدره 1.5 مم، وميل سلك قدره 5 درجات، وبُعد قياسي واحد، ومعدل تدفق مقنَّن قدره 6 لترات في الثانية.
بالنسبة لنظام كهرومائي مصغّر ينفَّذ ذاتياً (DIY) لتغذية كوخ نائٍ، قد تعمل تلك الشبكة على نحو ممتاز.
أما في حالة تحويل مياه بلدية بمعدل 200 l/s، أو منظومة لصناعة الثلج لمنحدرات التزلج تغذي 30 مدفع ثلج على ارتفاع 2,000 متر، أو مأخذ مياه لمحطة كهرومائية يجب أن يستوفي لوائح حماية ثعبان السمك في مصبّ نهري قليل الملوحة: فالشبكة نفسها ليست غير كافية فحسب. بل ستفشل.
شبكة كواندا ليست منتجاً قياسياً منتَجاً بكميات كبيرة مثل وصلة أنابيب أو خرطوشة ترشيح. إنها جهاز هيدروليكي يعتمد أداؤه اعتماداً كاملاً على التطابق بين معاملات تصميمه وظروف موقعك المحددة. فعرض الفتحة، وزاوية ميل السلك، وانحناء الشبكة، وشكل لوح التسريع، ودرجة المادة، وتكوين المصفوفة، وتدابير منع تكوّن الجليد، يجب أن تُحسب جميعها وفق معدل التدفق لديك، والضاغط المتاح، وكيمياء المياه، ونوع المخلفات، ومتطلبات حماية الأسماك، والمناخ.
يشرح هذا الدليل الفرق بين الشبكات الجاهزة ذات المقاسات الثابتة التي تُباع جاهزة لسوق الطاقة الكهرومائية الصغرى للتنفيذ الذاتي وبين شبكات كواندا المصممة خصيصاً، ويبيّن لك متى يكون كل منهما مناسباً، ويشرح عملية الهندسة الخاصة بكل مشروع لدى ADENCO خطوة بخطوة.
المحتويات
- ما الذي تقدمه شبكات كواندا الجاهزة
- أين تقصّر الشبكات الجاهزة
- ما الذي توفره شبكة كواندا المصممة خصيصاً
- متى تكفي الشبكة الجاهزة
- متى تحتاج إلى هندسة مخصصة
- عملية التصميم المخصص من ست خطوات لدى ADENCO
- كم تكلّف الهندسة المخصصة، وما الذي توفره
- الأسئلة الشائعة
- المراجع
ما الذي تقدمه شبكات كواندا الجاهزة
يبيع عدد من المصنّعين شبكات كواندا جاهزة بمقاسات ثابتة، تستهدف بالدرجة الأولى سوق الطاقة الكهرومائية الصغرى للتنفيذ الذاتي. وهذه الشبكات عادةً:
- أبعاد ثابتة: مقاس أو مقاسان ثابتان للوح (مثلاً 380 مم × 380 مم)
- عرض فتحة ثابت: عادةً 1.5 مم أو 2.0 مم
- ميل سلك ثابت: 5 درجات قياسية
- مادة واحدة: فولاذ مقاوم للصدأ 304
- قدرة استيعابية مقننة منخفضة: عادةً 6–17 لتر/ثانية لكل لوح [1]
- بدون تحسين للوح التسريع: لوح تسريع عام أو مصنّع من قبل المستخدم بمقطع جانبي على شكل منحنى S (ogee)
- بدون معدات لمنع تكوّن الجليد
- بدون تحليل هيدروليكي: على المستخدم أن يحدد بنفسه ما إذا كانت الشبكة تناسب موقعه
الشبكات الجاهزة معقولة الكلفة (200–750 دولاراً للوح الواحد)، وتُشحن بسرعة، وتعمل جيداً ضمن نطاق تشغيلها المقصود. وقد أتاحت المئات من أنظمة الطاقة الكهرومائية الصغيرة ذاتية التنفيذ حول العالم [2].
أين لا تكفي الشبكات الجاهزة
تظهر حدود الشبكات الجاهزة عندما يخرج أي من معاملات المشروع عن ذلك النطاق التشغيلي الضيق.
عدم تطابق معدل التدفق
اللوح الجاهز المقنن عند 6–17 لتر/ثانية يصلح لتحويل المياه من مجرى مائي صغير. لكن معظم التطبيقات المهنية تتطلب 50–2,000+ لتر/ثانية. وتكديس عدة ألواح جاهزة لا يحل هذه المسألة: فهندسة الهدّار، وشكل لوح التسريع، وغرفة التجميع يجب أن تُصمَّم كمنظومة متكاملة، لا أن تُجمَّع من أجزاء نمطية [3].
مادة غير مناسبة لنوعية المياه
الشبكات الجاهزة تُصنع عادةً من الفولاذ المقاوم للصدأ 304. وإذا كانت المياه الخام لديك تحتوي على كلوريد يتجاوز 200 جزء في المليون (الأنهار الساحلية، والمواقع في مصبّات الأنهار، والمياه الجوفية قليلة الملوحة، أو المواقع الواقعة أسفل مجرى مناطق رشّ ملح الطرق) فسوف يتآكل الفولاذ 304. وينبغي تحديد مواصفات الشبكة لتكون من الفولاذ 316L أو الفولاذ دوبلكس 2205 أو درجة أعلى بناءً على تحليل كيمياء المياه [4][5]. والمنتجات الجاهزة لا تتيح هذا الخيار.
عرض الفتحة غير مطابق للمتطلبات
قد تكون الفتحة الثابتة بعرض 1.5 مم أو 2.0 مم واسعة أكثر مما يلزم للامتثال لمتطلبات حماية الأسماك (تشترط لوائح ثعبان السمك في المملكة المتحدة 1.0 مم في مناطق مصبّات الأنهار [6])، أو ضيقة أكثر مما يلزم لبلوغ أقصى قدرة استيعابية للتدفق في التطبيقات التي لا توجد فيها متطلبات لحماية الأسماك. وينبغي أن يكون عرض الفتحة قراراً هندسياً تحدده الظروف البيولوجية والمتطلبات التنظيمية الخاصة بالموقع: لا قيمة افتراضية من التصنيع.
بدون هندسة للوح التسريع
لوح التسريع ليس اختيارياً: إنه مكوّن هيدروليكي حاسم يحدد كيفية إيصال المياه إلى سطح الشبكة [3][7]. ويعتمد الشكل الصحيح للوح التسريع على ارتفاع الهدّار، وهندسة القمة، والتدفق التصميمي. ولوح التسريع غير المتطابق يسبب انفصال الجريان، واضطراباً عند مدخل الشبكة، وانخفاضاً في القدرة الاستيعابية، وضعفاً في التنظيف الذاتي. والشبكات الجاهزة إما تُغفل لوح التسريع كلياً أو تتضمن شكلاً عاماً قد لا يتطابق مع الهدّار لديك.
بدون قدرة على منع تكوّن الجليد
لا تتضمن الشبكات الجاهزة أي معدات للتشغيل في المناخات الباردة. وفي أي موقع تقترب فيه درجات حرارة المياه أو الهواء من التجمد (وهو ما يشمل عملياً كل تطبيقات صناعة الثلج لمنحدرات التزلج، ومعظم تطبيقات الطاقة الكهرومائية، وكثيراً من مآخذ المياه البلدية في خطوط العرض الشمالية)، تحتاج الشبكة إلى هندسة متكاملة لمنع تكوّن الجليد [8][9].
بدون وثائق تنظيمية
تتطلب المشاريع المهنية وثائق هندسية: حسابات هيدروليكية، وشهادات مواد، وتفاوتات أبعاد، وبيانات امتثال لحماية الأسماك. أما المنتجات الجاهزة فتأتي مع ورقة منتج، لا مع حزمة هندسية.
ما الذي توفره شبكة كواندا المصممة خصيصًا
شبكة كواندا المصممة خصيصاً تُصمَّم لمشروع واحد بعينه، في موقع واحد بعينه، بمجموعة واحدة بعينها من ظروف التشغيل. ويُحسب كل معامل بدلاً من أخذه من قيمة افتراضية:
| المعامل | جاهزة | مصممة خصيصاً |
|---|---|---|
| عرض الشبكة | ثابت (مقاس أو مقاسان) | يُحسب من التدفق التصميمي وهندسة الموقع |
| طول الشبكة | ثابت | مُحسَّن لتحقيق التوازن بين التدفق العابر خلال الشبكة وفقد الضاغط |
| عرض الفتحة | ثابت (1.5 أو 2.0 مم) | يُختار وفق حماية الأسماك + المخلفات + جودة المياه |
| زاوية ميل السلك | ثابتة (5°) | مُحسَّنة للتوازن بين القدرة الاستيعابية والترشيح (3°–7°) |
| درجة المادة | 304 فقط | 304 أو 304L أو 316 أو 316L أو دوبلكس أو سوبر دوبلكس حسب كيمياء المياه |
| لوح التسريع | عام أو غير موجود | شكل محسوب وفق هندسة الهدّار الخاصة بالموقع |
| انحناء الشبكة | نصف قطر ثابت | نصف قطر مُحسَّن وفق الضاغط المتاح وظروف التدفق |
| منع تكوّن الجليد | لا يوجد | نظام متكامل مطابق للظروف المناخية |

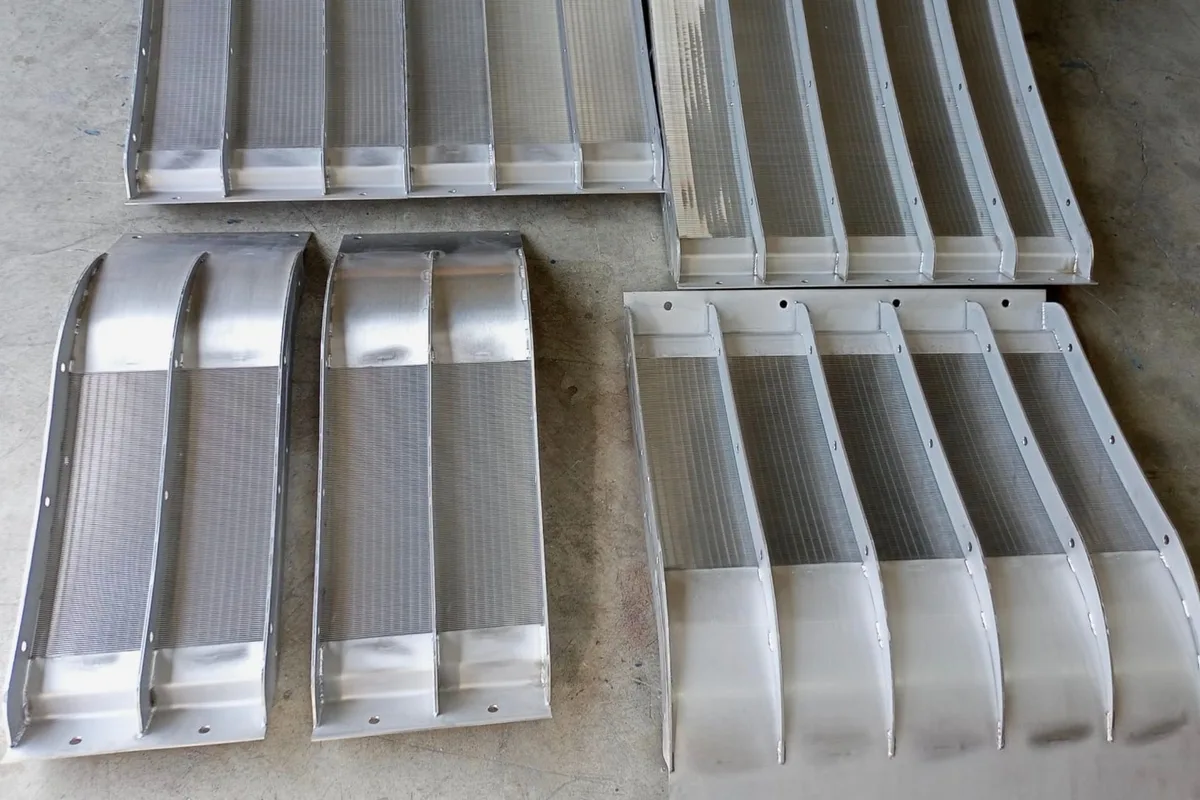

| تكوين المصفوفة | لوح واحد | مصفوفات متعددة الألواح بنظام تجميع مشترك |
| الوثائق الهندسية | ورقة منتج | تحليل هيدروليكي كامل، وشهادات مواد، وبيانات امتثال |
متى تكفي الشبكة الجاهزة
تكون شبكات كواندا الجاهزة خياراً جيداً عندما تتحقق جميع الشروط التالية:
- متطلب التدفق أقل من 20 l/s
- المياه عذبة ونظيفة (كلوريد <200 ppm)
- لا تنطبق لوائح حماية الأسماك
- لا توجد ظروف تكوّن الجليد أثناء التشغيل
- الهدّار موجود بالفعل ولديه ضاغط متاح كافٍ (>450 mm)
- لا تطلب جهة التصاريح أي وثائق هندسية
- لدى المستخدم المعرفة الهيدروليكية لتصميم المنشآت الخرسانية (الهدّار، غرفة التجميع، المجرى الجانبي)
هذا يصف نظام الطاقة الكهرومائية الصغرى ذاتي التنفيذ النموذجي أو تحويل المياه في مزرعة صغيرة، وفي هذه المشاريع تكون الشبكة الجاهزة عملية وفعّالة من حيث التكلفة.
متى تحتاج إلى هندسة مخصصة
أنت بحاجة إلى شبكة كواندا مصممة خصيصًا عندما يتحقق أي مما يلي:
- معدل التدفق يتجاوز 20 l/s: تتطلب المصفوفات متعددة الألواح تصميمًا هيدروليكيًا متكاملًا
- تنطبق لوائح حماية الأسماك: يجب التحقق من عرض الفتحة ليطابق متطلبات كل نوع من الأنواع
- تحتوي المياه على كلوريد >200 ppm: يجب مطابقة درجة المادة مع كيمياء المياه
- يُحتمل حدوث ظروف تكوّن الجليد: معدات منع تكوّن الجليد ضرورية
- يتطلب المشروع تصاريح رسمية: هناك حاجة إلى وثائق هندسية وشهادات مطابقة وحسابات هيدروليكية
- يجب تصميم الهدّار أو تعديله: يجب أن يطابق شكل لوح التسريع الهندسة المحددة للهدّار
- التطبيق حَرِج (إمداد المياه البلدي، صناعة الثلج لمنحدرات التزلج (تعتمد على الإيرادات)، الطاقة الكهرومائية (تعتمد على الإيرادات)) حيث يترتب على فشل الشبكة عواقب مالية أو تتعلق بالسلامة
- قيود موقعية غير معتادة: عرض محدود للهدّار، أو ضاغط متاح مرتفع جدًا أو منخفض جدًا، أو حمل رواسب مرتفع، أو نطاق تدفق متغير، أو إعادة تأهيل بنية تحتية قائمة
عمليًا، يعني هذا أن كل مشروع احترافي وتجاري يتطلب هندسة مخصصة. والسؤال ليس ما إذا كان ينبغي التخصيص، بل ما مقدار الهندسة المطلوبة.
عملية التصميم المخصص لدى ADENCO في 6 خطوات
الخطوة 1: جمع بيانات الموقع (اليوم 1)
أنت تقدّم معطيات الموقع الأساسية، أو يساعدك فريق الهندسة في ADENCO على تحديد البيانات المطلوبة:
- التدفق التصميمي (الأقصى والأدنى)
- الضاغط المتاح (الإجمالي والأدنى التشغيلي)
- وصف المسطح المائي وكيمياء المياه (الكلوريد، الأس الهيدروجيني، نطاق درجة الحرارة)
- أنواع الأسماك ومراحل حياتها الموجودة (إن انطبق)
- المتطلبات التنظيمية
- الظروف المناخية (نطاق درجة حرارة الهواء والمياه، خطر الجليد)
- صور الموقع والقيود البعدية
الخطوة 2: التحليل الهيدروليكي (اليومان 1–2)
يقوم مهندسو ADENCO بالتصميم الهيدروليكي باستخدام دليل تصميم كواندا الصادر عن مكتب الاستصلاح الأمريكي (USBR) (Wahl، 2003، التقرير R-2003-03) [3] وأدوات تحديد الأبعاد لدينا المعايَرة على بيانات تشغيل من شبكات مركّبة. يحدد هذا التحليل:
- العرض والطول الأمثلان للشبكة عند التدفق التصميمي
- اختيار عرض الفتحة بناءً على متطلبات حماية الأسماك وجودة المياه
- تحسين زاوية ميل السلك لتحقيق التوازن بين القدرة الاستيعابية ودقة الغربلة
- شكل لوح التسريع المطابق لهندسة الهدّار
- نصف قطر انحناء الشبكة
- التحقق من فقد الضاغط عند ظروف التشغيل الدنيا والقصوى
- حساب تدفق المجرى الجانبي
الخطوة 3: تحديد المواد والمعالجة (اليوم 2)
استنادًا إلى بيانات كيمياء المياه، يختار الفريق الهندسي:
- درجة الفولاذ المقاوم للصدأ (304L أو 316L أو دوبلكس أو سوبر دوبلكس)
- معالجة السطح (التخليل والتخميل بشكل قياسي، إضافة إلى أي طلاءات متخصصة)
- نوع نظام منع تكوّن الجليد وتكوينه (عند الحاجة)
- مادة هيكل الإسناد
الخطوة 4: مراجعة التصميم واعتماده (اليومان 2–3)
تسلّم ADENCO حزمة تصميم كاملة لمراجعتك:
- رسم الترتيب العام مع الأبعاد
- ملخص الأداء الهيدروليكي (منحنى التدفق مقابل الضاغط)
- ورقة مواصفات المواد
- بيان الامتثال لحماية الأسماك (إن انطبق)
- مواصفات نظام منع تكوّن الجليد (إن انطبق)
- عرض سعر مع مدة التسليم
تراجع التصميم، وتطلب تعديلات عند الحاجة، ثم تعتمده.
الخطوة 5: التصنيع وضبط الجودة (2–4 أسابيع)
تُصنَّع الشبكة في منشأة ADENCO مع ضبط جودة كامل:
- تصنيع لوح السلك الإسفيني وفق عرض الفتحة المحدد (تفاوت ±0.1 mm)
- تشكيل لوح التسريع وفق الشكل المحسوب

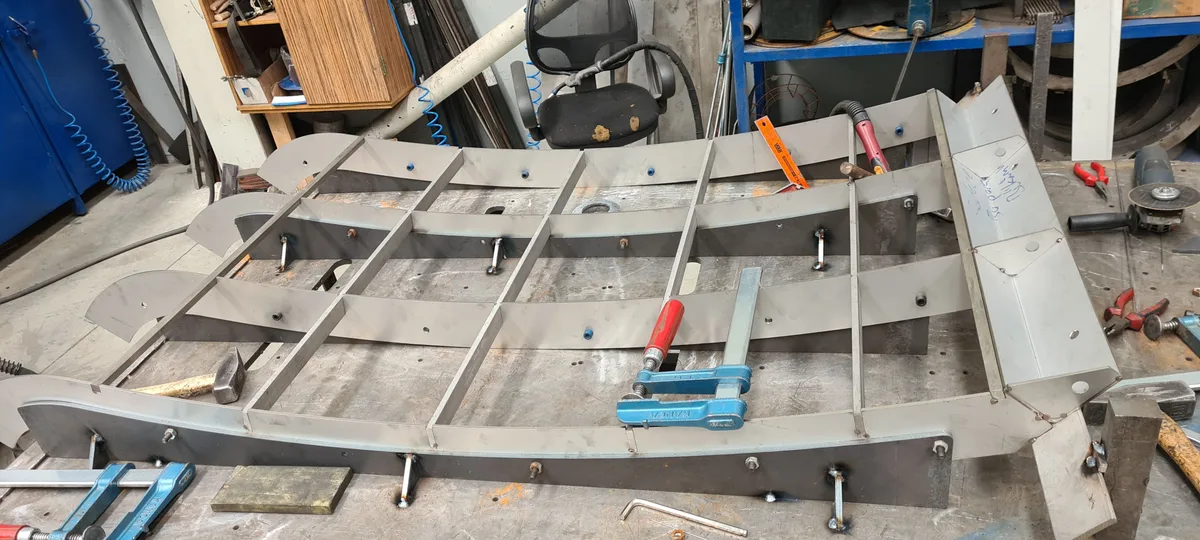

- تصنيع هيكل الدعم وتجميعه
- دمج نظام منع تكوّن الجليد (إن كان محددًا)
- فحص أبعاد كل لوح
- التحقق باختبار هيدروليكي (للتطبيقات الحرجة)
الخطوة 6: التسليم ودعم التركيب
تسلّم ADENCO مجموعة الشبكة المكتملة مع:
- دليل تركيب خاص بتكوين موقعك
- رسوم ترتيب عام وتوصيل تفصيلية
- شهادات المواد وتقارير الاختبار
- حزمة توثيق هندسي للتقديم إلى الجهات التنظيمية
- دعم تركيب عن بُعد أو في الموقع حسب الحاجة
الوقت الإجمالي من الاستفسار الأولي حتى التسليم: عادةً 3–6 أسابيع، حسب تعقيد الشبكة ومتطلبات منع تكوّن الجليد.
ما تكلفة الهندسة المخصصة وما الذي توفّره
تضيف الهندسة المخصصة تكلفة مقارنةً بشبكة جاهزة. والسؤال هو ما إذا كانت تلك التكلفة مبررة بما تمنعه.
تكلفة التخصيص
- التحليل الهندسي ومراجعة التصميم: مشمولان في عرض سعر ADENCO (بدون رسوم هندسية منفصلة)
- ألواح الشبكة المخصصة: عادةً أعلى بنسبة 20–40% من الألواح الجاهزة بالحجم المكافئ، حسب درجة المادة وعرض الفتحة
- دمج منع تكوّن الجليد: يضيف 15–30% إلى تكلفة تجميع الشبكة (عند الحاجة)
- حزمة الوثائق الهندسية: مشمولة في عرض سعر ADENCO
ما الذي يوفّره التصميم المخصص
| المخاطرة المتجنَّبة | التكلفة النموذجية للخطأ |
|---|---|
| مادة خاطئة → فشل بالتآكل | استبدال الشبكة بالكامل، إضافة إلى توقف التشغيل |
| شبكة أصغر من اللازم → تدفق غير كافٍ | ألواح إضافية + تعديل المنشآت الخرسانية في منتصف المشروع |
| عرض فتحة خاطئ → عدم امتثال تنظيمي | استبدال الشبكة + تأخير المشروع (4+ أشهر عادةً) |
| لا يوجد منع لتكوّن الجليد → توقف شتوي | إيرادات مفقودة عن كل توقف شتوي، حسب التطبيق |
| لوح تسريع رديء → قدرة استيعابية منخفضة | تعطي الشبكة 40–60% من التدفق المتوقع؛ وتتطلب إعادة تصميم |
| لا يوجد تحليل هيدروليكي → عدم توافق مع الضاغط المتاح | تعمل الشبكة عند جزء من القدرة التصميمية؛ ويلزم تعديل الهدّار |
كل واحد من هذه الإخفاقات وقع في مشاريع حقيقية حُدِّدت فيها شبكة جاهزة بدلًا من تصميم مخصص. وتكلفة الهندسة المخصصة جزء يسير من تكلفة أي إخفاق منفرد.
الأسئلة الشائعة
هل يمكن تصميم شبكة كواندا مخصصة لمشروعي؟
نعم. تتخصص ADENCO في هندسة شبكات كواندا الخاصة بكل مشروع. كل شبكة نوردها مصممة لظروف موقعك بالتحديد: معدل التدفق، والضاغط المتاح، وكيمياء المياه، ومتطلبات حماية الأسماك، والمناخ، والقيود المادية. لا يوجد حد أدنى لحجم المشروع؛ فنحن نصمم شبكات من تحويلات المياه الصغيرة للري إلى مصفوفات كبيرة متعددة الألواح لإمداد المياه البلدي.
كم يستغرق تصميم شبكة كواندا المخصصة؟
يستغرق التصميم الهندسي عادةً 2 يوم عمل من تاريخ استلام بيانات الموقع. ويستغرق التصنيع 2–4 أسابيع تبعاً لحجم الشبكة ودرجة تعقيدها. أما مدة التسليم الإجمالية من الاستعلام حتى التوريد فهي عادةً 3–6 أسابيع.
هل الهندسة المخصصة أغلى من شراء شبكة جاهزة؟
تكلف ألواح الشبكة المخصصة عادةً أكثر بنسبة 20–40% من الألواح الجاهزة بالحجم المكافئ. غير أن ADENCO تُدرج كل التحليل الهندسي والحسابات الهيدروليكية ووثائق التصميم ودعم التركيب ضمن عرض السعر دون رسوم هندسية إضافية. وتكلفة الهندسة المخصصة جزء يسير من تكلفة استبدال شبكة خاطئة أو تعديل المنشآت الخرسانية أو خسارة الإنتاج بسبب إخفاق يمكن تفاديه.
ما المعلومات التي يلزم تقديمها للتصميم المخصص؟
كحد أدنى: معدل التدفق التصميمي (الذروة)، والضاغط المتاح، ونوع المسطح المائي وكيمياء المياه، وأبعاد الموقع. ويُفضّل أيضاً: أنواع الأسماك الموجودة، واللوائح السارية، والظروف المناخية (نطاق درجات الحرارة، خطر الجليد)، وصور الموقع. وإذا لم تكن متأكداً من أي معيار، يمكن لفريق الهندسة في ADENCO مساعدتك في تحديد البيانات التي ينبغي جمعها.
هل أحتاج إلى شبكة مخصصة لمشروع صغير؟
بالنسبة لأنظمة الطاقة الكهرومائية الصغرى ذاتية التنفيذ (DIY) بأقل من 20 l/s في مياه عذبة نظيفة، دون متطلبات حماية الأسماك أو ظروف تكوّن الجليد، يمكن أن تكون الشبكة الجاهزة مناسبة. أما فيما هو أكبر من ذلك، أو أي تطبيق ذي متطلبات تنظيمية، أو أي موقع ذي مياه قليلة الملوحة أو ظروف تكوّن الجليد، أو أي تطبيق يعتمد عليه الدخل: فيوصى بشدة بالهندسة المخصصة.
هل توفّر ADENCO دعم التركيب؟
نعم. يشمل كل توريد لشبكة مخصصة دليل تركيب خاصاً بموقعك، ورسومات ربط تفصيلية، ودعماً هندسياً عن بُعد. وللمشاريع المعقدة أو الكبيرة، يتوفر إشراف في الموقع.
