قارن المواصفات بين ADENCO-45 و-70 و-127 وADENCO-BOX المُجمَّع مسبقًا
| المعامل | ADENCO-45مدمجة | ADENCO-70قياسية | ADENCO-127عالية القدرة | ADENCO-BOXمسبقة التجميع |
|---|---|---|---|---|
| القدرة الاستيعابية لكل متر من العرض | 35 l/s | 67 l/s | 150 l/s | التصنيف لكل وحدة، وليس لكل متر |
| القدرة الاستيعابية لكل وحدة | 5–35 l/s | 25–100 l/s | 37.5–225 l/s | 5–100 l/s |
| ارتفاع سقوط الشبكة | 450 mm | 700 mm | 1,270 mm | داخل الحاوية المغلقة |
| الاستخدام المعتاد | مياه الشرب، الزراعة، الري، مزارع الأسماك | الزراعة، مياه الشرب، الطاقة الكهرومائية، إعادة التأهيل، مياه الصرف | الطاقة الكهرومائية الكبيرة، الري، مياه الصرف، إعادة التأهيل | مياه الشرب، الزراعة، محطات معالجة المياه، مياه الصرف |
عناصر مشتركة بين جميع السلاسل

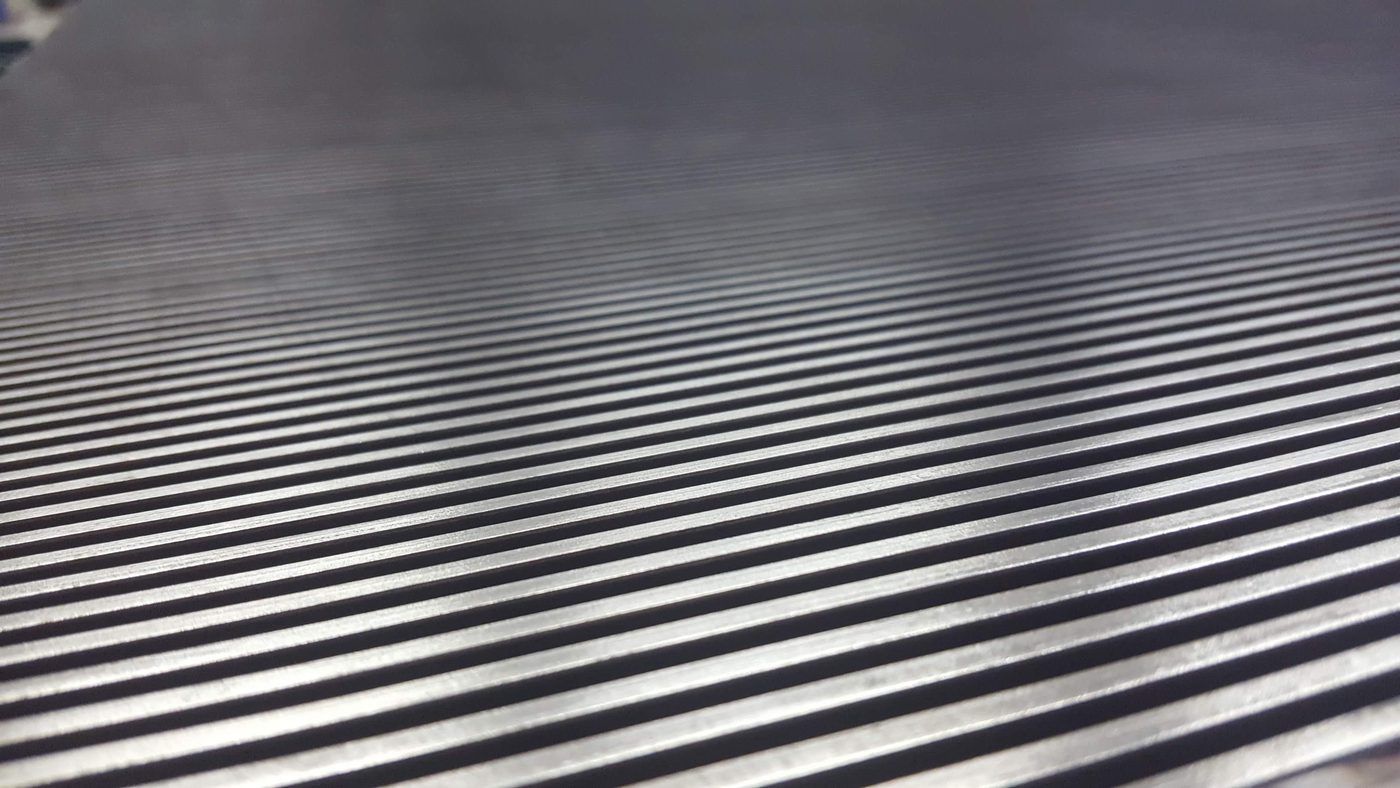

- الفتحة
- من 0.5 إلى 2.0 مم (1.0 مم قياسي)؛ فتحات أضيق عند الطلب
- المادة
- فولاذ مقاوم للصدأ 304 كمواصفة قياسية؛ 304L و316 و316L والدوبلكس والسوبر دوبلكس عند الطلب
- مدة التسليم
- 2–4 أسابيع عادةً

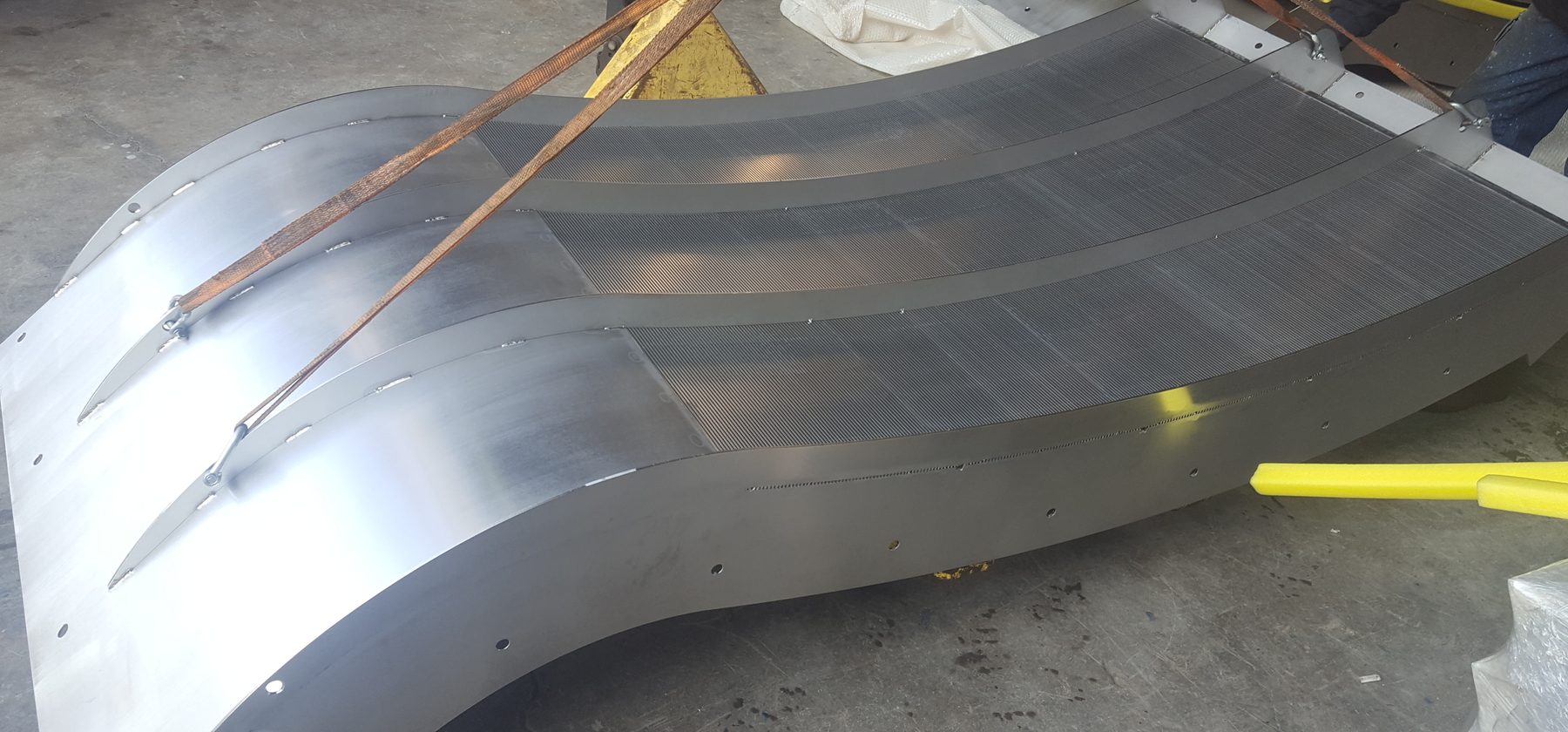

- تدفقات أعلى
- تُركَّب الوحدات جنبًا إلى جنب؛ وتصل مصفوفة من عدة وحدات ADENCO-127 إلى 6,500 لتر/ثانية
أبعاد الشبكة والمنشأ الخرساني
السلاسل الأربع مرسومة جنباً إلى جنب بالمقياس نفسه. عرض القناة هو الفتحة الصافية التي ينفذها مقاول الأعمال المدنية في الخرسانة أسفل الشبكة، ولذلك يُطلب عادةً قبل طلب الشبكة. القدرات الاستيعابية مذكورة لعرض الفتحة القياسي 1 mm. تُصنع الأعراض التي تتجاوز المقاسات الواردة أدناه حسب الطلب، ولا يتغير ارتفاع السقوط ولا الطول ضمن السلسلة الواحدة مهما بلغ عرض الوحدة.

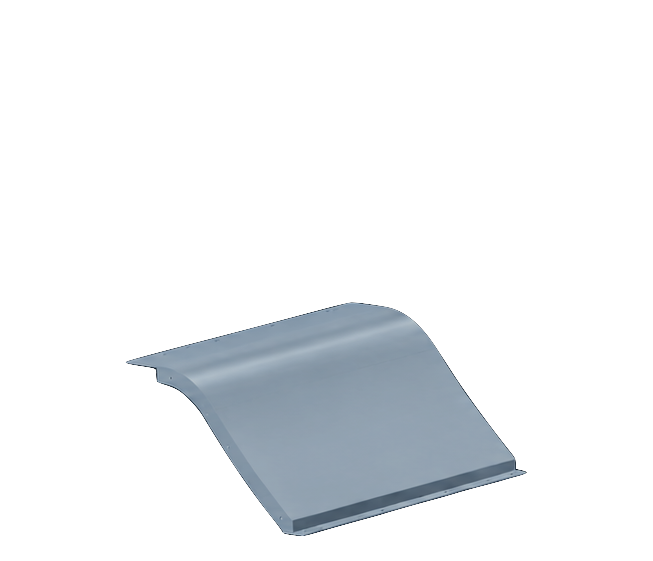

ADENCO-45
مدمجة- ارتفاع السقوط
- 450 mm
- الطول
- 730 mm
- عرض القناة
- 450 mm
- لكل متر من العرض
- 35 l/s

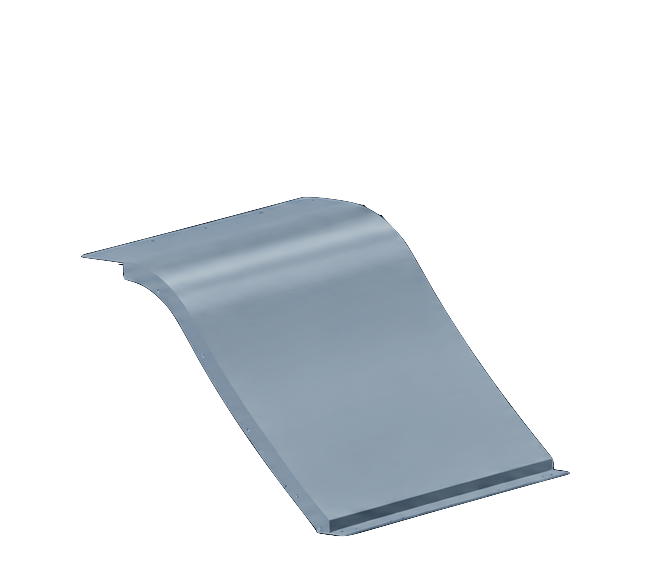

ADENCO-70
قياسية- ارتفاع السقوط
- 700 mm
- الطول
- 1,020 mm
- عرض القناة
- 650 mm
- لكل متر من العرض
- 67 l/s

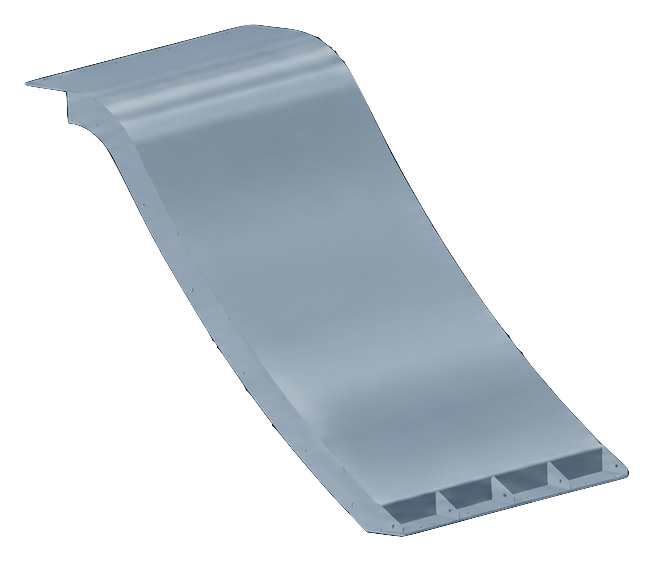

ADENCO-127
عالية القدرة- ارتفاع السقوط
- 1,270 mm
- الطول
- 1,500 mm
- عرض القناة
- 1,100 mm
- لكل متر من العرض
- 150 l/s

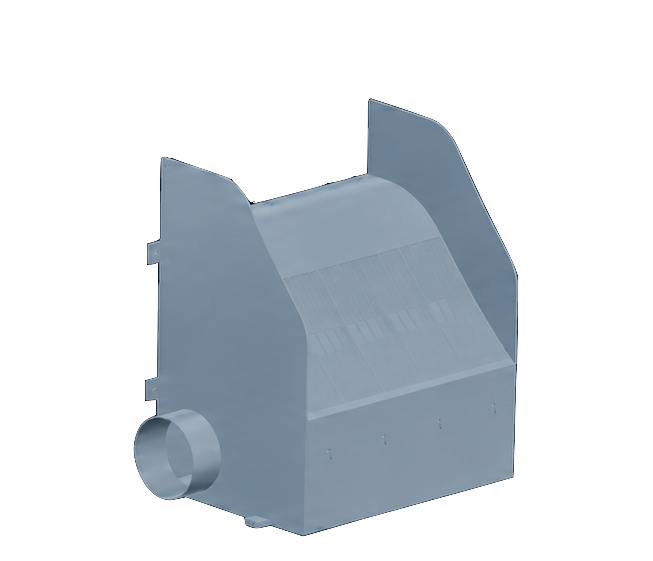

ADENCO-BOX
مسبقة التجميع- الارتفاع
- 900 mm
- الطول
- 558 mm
- العرض
- 1,000 mm
- لكل متر من العرض
- 35 l/s
تُبيّن الأسهم في كل رسم الأبعاد الثلاثة: ارتفاع السقوط هو الهبوط الرأسي من أعلى الشبكة إلى حافتها السفلية، والطول هو مقدار امتداد الشبكة أفقيًا، والعرض هو المسافة المستعرضة عبر التدفق. وداخل السلسلة الواحدة لا يتغير ارتفاع السقوط ولا الطول، وتزداد القدرة الاستيعابية مع العرض. تمرر ADENCO-45 35 لتر/ثانية لكل متر من العرض: فوحدة بعرض 300 مم تعطي 10 لتر/ثانية، ووحدة بعرض 600 مم تعطي 20 لتر/ثانية. وتمرر ADENCO-70 67 لتر/ثانية لكل متر من العرض: 750 مم تعطي 50 لتر/ثانية، و1,250 مم تعطي 83 لتر/ثانية. والعروض المعروضة استرشادية؛ وتُصنَّع كل شبكة بالعرض الذي يتطلبه تدفقك. وتُلبّى التدفقات الأعلى بتركيب الوحدات جنبًا إلى جنب، عادةً بالعرض القياسي 1 م لكل وحدة. ويُبنى ADENCO-BOX حول شبكة ADENCO-45 (450 مم) أو شبكة ADENCO-70 (700 مم)؛ والأبعاد المعروضة تخص إصدار 450 مم، أما الحاوية نفسها فتُحدَّد أبعادها وفق كل مشروع.
لكل متر من عرض الشبكة
| السلسلة | القدرة الاستيعابية (l/s لكل متر) | ارتفاع سقوط الشبكة (mm) | الطول (مم) | عرض القناة (مم) |
|---|---|---|---|---|
| ADENCO-45 | 35 | 450 | 730 | 450 |
| ADENCO-70 | 67 | 700 | 1,020 | 650 |
| ADENCO-127 | 150 | 1,270 | 1,500 | 1,100 |
المقاسات القياسية
| الطراز | القدرة الاستيعابية (ل/ث) | عرض الشبكة (مم) | ارتفاع سقوط الشبكة (mm) | الطول (مم) | عرض القناة (مم) |
|---|---|---|---|---|---|
| ADENCO-45-0.15 | 5 | 150 | 450 | 730 | 450 |
| ADENCO-45-0.30 | 10 | 300 | 450 | 730 | 450 |
| ADENCO-45-0.45 | 15 | 450 | 450 | 730 | 450 |
| ADENCO-45-0.60 | 20 | 600 | 450 | 730 | 450 |
| ADENCO-45-0.90 | 30 | 900 | 450 | 730 | 450 |
| ADENCO-45-1 | 35 | 1,000 | 450 | 730 | 450 |
| ADENCO-70-0.50 | 33 | 500 | 700 | 1,020 | 650 |
| ADENCO-70-0.75 | 50 | 750 | 700 | 1,020 | 650 |
| ADENCO-70-1 | 67 | 1,000 | 700 | 1,020 | 650 |
| ADENCO-70-1.25 | 83 | 1,250 | 700 | 1,020 | 650 |
| ADENCO-70-1.5 | 100 | 1,500 | 700 | 1,020 | 650 |
| ADENCO-127-0.5 | 75 | 500 | 1,270 | 1,500 | 1,100 |
| ADENCO-127-1 | 150 | 1,000 | 1,270 | 1,500 | 1,100 |
| ADENCO-127-1.25 | 188 | 1,250 | 1,270 | 1,500 | 1,100 |
المقاسات القياسية لـ ADENCO-BOX
| الطراز | القدرة الاستيعابية (ل/ث) | عرض الشبكة (مم) | ارتفاع سقوط الشبكة (mm) |
|---|---|---|---|
| ADENCO-BOX-45-0.30 | 10 | 300 | 450 |
| ADENCO-BOX-45-0.60 | 20 | 600 | 450 |
| ADENCO-BOX-45-1 | 35 | 1,000 | 450 |
| ADENCO-BOX-70-0.5 | 33 | 500 | 700 |
| ADENCO-BOX-70-0.75 | 50 | 750 | 700 |
| ADENCO-BOX-70-1 | 67 | 1,000 | 700 |
| ADENCO-BOX-70-1.25 | 83 | 1,250 | 700 |
| ADENCO-BOX-70-1.5 | 100 | 1,500 | 700 |
هل تحتاج إلى عرض أو ارتفاع سقوط أو فتحة خارج هذه المقاسات؟ تصنّع ADENCO حسب الطلب ابتداءً من 5 لتر/ثانية، وتُركَّب الوحدات جنبًا إلى جنب لتلبية التدفقات الأعلى. وتُحدَّد أبعاد حاوية BOX وفق كل مشروع حول شبكتها بعرض 450 مم أو 700 مم.
متغيرات التصميم الرئيسية

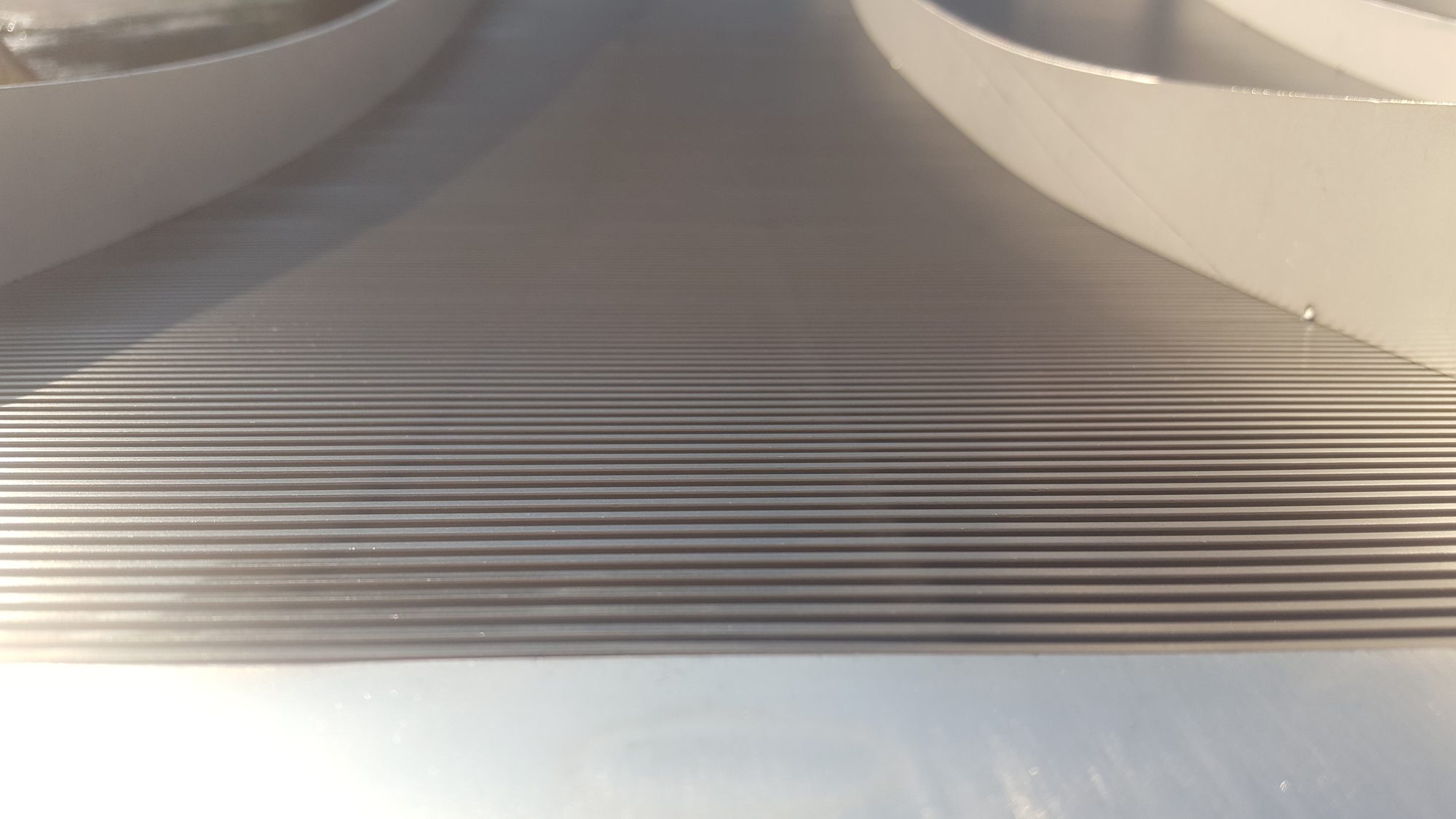

تُصمَّم كل شبكة كواندا لموقعها. وهذه هي المتغيرات التي تحدد كمية المياه التي تمررها ومدى كفاءة تنظيفها لنفسها، بالترتيب الذي يقررها به المصمم: المنشأ أولًا، ثم سطح الشبكة، ثم الظروف التي تعمل ضمنها.
يتبع التجميع والحساسيات دليل تصميم كواندا الصادر عن مكتب استصلاح الأراضي الأمريكي (USBR) (Wahl، 2003، التقرير R-2003-03). وتؤكد ADENCO قيم التصميم الحاكمة لكل موقع في الحساب الهيدروليكي الصادر مع عرض السعر.
جميع اللحامات معالجة بالتخليل والتخميل لاستعادة طبقة أكسيد الكروم وإزالة التآكل في المنطقة المتأثرة بالحرارة.
تُصدَر أوراق البيانات الفنية ورسومات الترتيب العام (GA) وملفات CAD مع كل عرض سعر، وتُعدّ الرسوم الفنية خلال يومَي عمل. اطلب حزمة مستندات مشروعك بإرسال طلب عرض سعر (RFQ).
