تعتمد موثوقية محطة معالجة مياه الشرب البلدية كلياً على موثوقية المياه الخام الداخلة إليها. فالتخثير والترسيب والترشيح الرملي والفصل الغشائي والتطهير: كل عملية لاحقة تعتمد على أن تُبقي شبكة مأخذ المياه المخلفات الطافية والرواسب والمواد العضوية خارج النظام. وعندما تتعطل شبكة المرحلة الأولى هذه أو تنسد، تتعرض سلسلة المعالجة بأكملها للخطر.
لا تزال معظم مآخذ المياه الخام البلدية تستخدم شبكات قضبان تُنظَّف آلياً أو شبكات الحزام المتحرك: معدات تعمل بالطاقة وذات أجزاء متحركة، تتطلب فحصاً يومياً وصيانة منتظمة وعمرة دورية. وبالنسبة للعدد المتزايد من مرافق المياه التي تسعى إلى تكاليف تشغيل أقل، واستهلاك طاقة أدنى، وبنية تحتية تعمل دون طاقة فعلاً، تقدّم شبكات كواندا ما لا تضاهيه أي تقنية تقليدية: غربلة تعمل بالجاذبية، ساكنة بالكامل، وخالية من المواد الكيميائية، ويقوم التدفق نفسه بتنظيفها، كل ذلك ضمن هيكل من الفولاذ المقاوم للصدأ مصنوع بدقة هندسية.
جدول المحتويات
- كيف تغربل البلديات المياه الخام عند مأخذ المياه
- مشكلة شبكات مأخذ المياه التقليدية
- كيف تعمل شبكات كواندا كترشيح أولي بلدي
- مقارنة تقنيات مأخذ المياه البلدية
- اختيار المواد لمياه البلديات
- دراسة حالة: TISKI، 64 شبكة كواندا لمياه الشرب البلدية
- الاستدامة والتوافق التنظيمي
- تحديد أبعاد شبكات كواندا لمعدلات التدفق البلدية
- الأسئلة الشائعة
- المراجع
كيف تغربل البلديات المياه الخام عند مأخذ المياه
المياه الخام (المياه غير المعالجة المأخوذة من الأنهار أو الخزانات أو البحيرات أو المياه الجوفية) تحتوي على كل ما يجرفه حوض التجميع: أوراق الشجر والأغصان والطحالب والطمي والرمل والبلاستيك والمخلفات العضوية [1]. وقبل أن تدخل هذه المياه محطة معالجة المياه، تمر بمرحلة غربلة عند مأخذ المياه تخدم ثلاثة أغراض:
- حماية المعدات اللاحقة. تتعرض المضخات والصمامات والأغشية ومرشحات الرمل للتلف أو الانسداد بفعل المخلفات. وتمنع شبكات مأخذ المياه الضرر الميكانيكي وتطيل عمر المعدات.
- تقليل حِمل المعالجة. كل كيلوغرام من المخلفات يُزال عند مأخذ المياه هو كيلوغرام لا يستهلك مادة تخثير، ولا يشغل سعة حوض الترسيب، ولا يُحمّل أسِرّة المرشحات. والترشيح الأولي الفعّال يقلل مباشرة استهلاك المواد الكيميائية وتكرار الغسل العكسي.
- الحفاظ على استمرارية الإمداد. انسداد المأخذ يعني عدم دخول مياه خام إلى محطة معالجة المياه، وعدم خروج مياه معالجة منها. وبالنسبة للبلدية، فإن انقطاع الإمداد غير المخطط له ليس مجرد إزعاج. إنه حالة طوارئ تتعلق بالصحة العامة.
شبكة مأخذ المياه هي المكوّن الأول والأهم في سلسلة المعالجة بأكملها. ومع ذلك، فهي في كثير من محطات المعالجة المكوّن الذي يحظى بأقل قدر من الاهتمام الهندسي.
مشكلة شبكات مأخذ المياه التقليدية
تستخدم معظم المآخذ البلدية واحدة من ثلاث تقنيات تقليدية:
شبكات حجز المخلفات الخشنة (تباعد 25–150 مم): قضبان أو مشبكات فولاذية تحجز المخلفات الكبيرة. وهي تتطلب تمشيطًا يدويًا أو ميكانيكيًا لإزالة المواد المتراكمة. شبكة حجز المخلفات لا تُرشّح؛ إنها توقف أكبر الأجسام فقط عن دخول المنظومة. أما أوراق الشجر والطحالب والمواد العضوية الدقيقة والرواسب فتمر بحرية.
الشبكات الدقيقة التي تُنظَّف آليًا (6–25 مم): أنظمة تعمل بالطاقة مزوّدة بآليات تمشيط أو أمشاط دوّارة أو أشرطة متحركة تزيل المخلفات المتراكمة باستمرار. وهي تؤدي وظيفتها، لكنها تتطلب:
- إمدادًا بالطاقة الكهربائية (عادةً 1–5 kW لكل شبكة)
- فحصًا تشغيليًا يوميًا
- صيانة ميكانيكية شهرية (سلاسل، تروس، محامل، محركات إدارة)
- عمرة سنوية للمكوّنات الميكانيكية
- مخزونًا من قطع الغيار
شبكات الحزام المتحرك (3–10 مم): شبكات ذات حلقة مستمرة مزوّدة بأنظمة غسل بالرش. وهي فعّالة لكنها معقّدة ميكانيكيًا، بمحركات وسلاسل وتروس وفوهات رش ومضخات مياه غسل، وكلها تحتاج إلى صيانة منتظمة.
السمة المشتركة: كل تقنية غربلة دقيقة تقليدية تتطلب كهرباء وأجزاء متحركة وصيانة ميكانيكية مستمرة. وبالنسبة لمرفق مياه كبير لديه طاقم صيانة مخصص، يمكن التعامل مع ذلك. أما بالنسبة للبلديات الأصغر وهيئات المياه الريفية ومرافق المياه في المناطق النامية، فإن عبء صيانة شبكات مأخذ المياه المعتمدة على الطاقة يمثل تكلفة تشغيلية كبيرة: إذ تشكّل العمالة في الغالب 15–30% من إجمالي النفقات التشغيلية (OPEX) لمحطة المعالجة [2].
لقد زرنا محطات معالجة بلدية كانت فيها شبكة مأخذ المياه أكبر مصدر منفرد لأعمال الصيانة غير المخططة. وقضاء المشغّلين ساعات في تمشيط المخلفات من شبكة قضبان ثابتة مسدودة (تحت المطر، في الثلج، ليلًا) ليس استخدامًا فعّالًا للعمالة الماهرة.
كيف تعمل شبكات كواندا كترشيح أولي بلدي

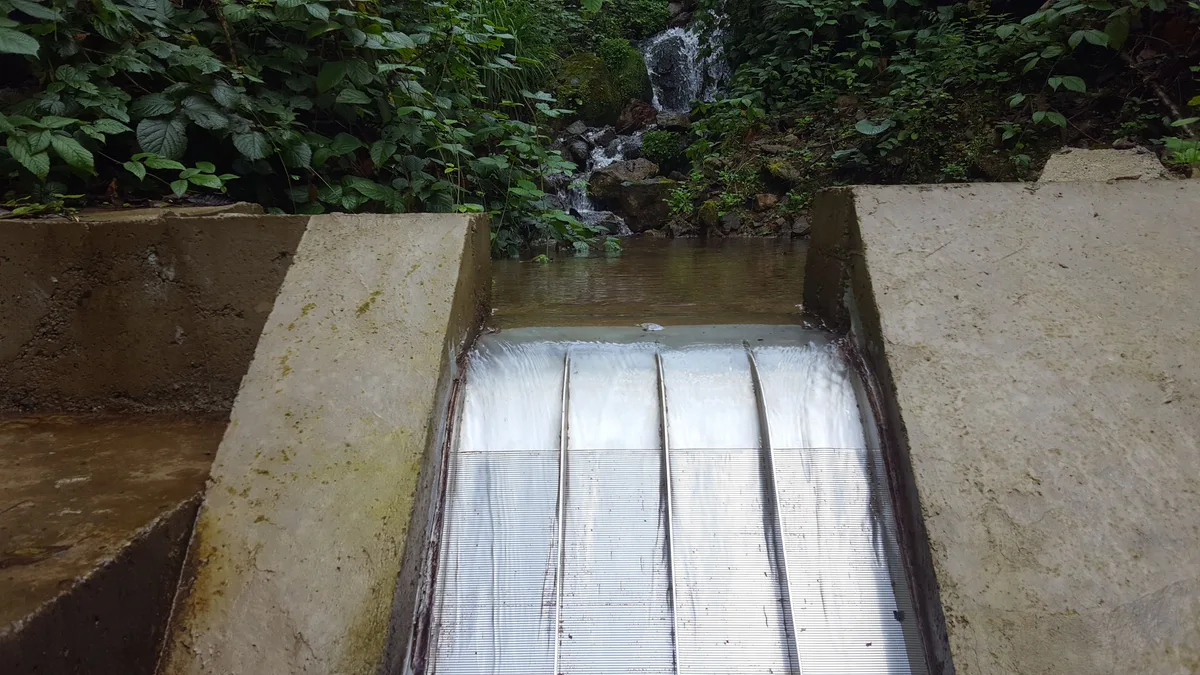

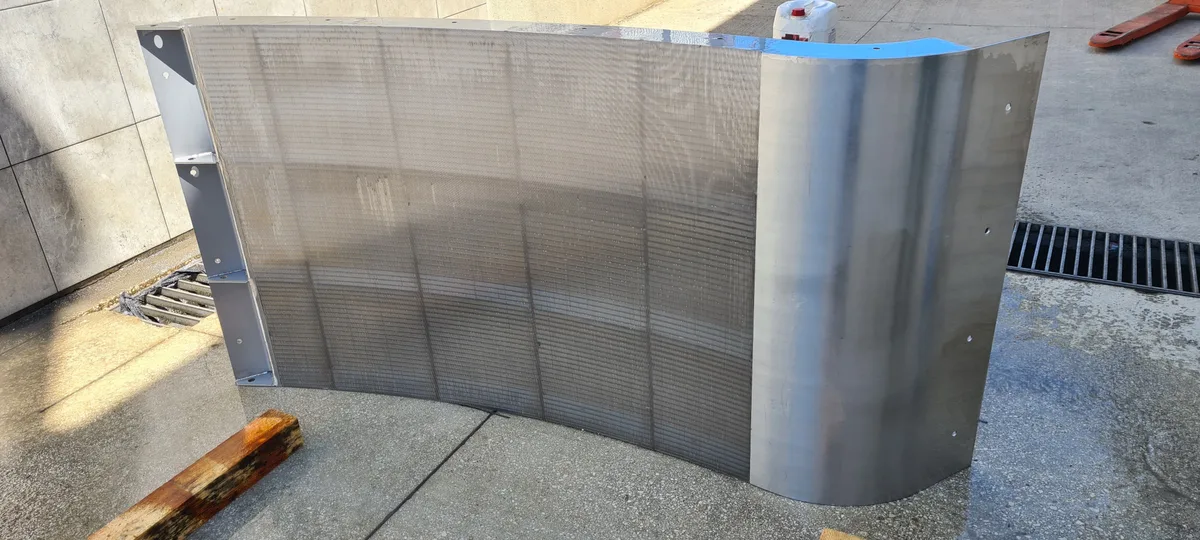

تحل شبكة مأخذ مياه كواندا محل مرحلة الغربلة التقليدية بأكملها بمنشأ ساكن واحد. تنساب المياه فوق لوح تسريع منحنٍ، فتتشكل طبقة رقيقة سريعة الحركة من الماء، وتمر عبر فتحات السلك الإسفيني المائلة (سلك V) بينما تُحمل المخلفات فوق سطح الشبكة وتُصرّف في اتجاه المصب [3][4].
في التطبيقات البلدية، توفر شبكات كواندا ترشيحًا أوليًا حتى 0.5 إلى 2.0 مم (1.0 مم قياسي؛ فتحات أضيق عند الطلب: أدق بكثير من أي شبكة تقليدية تعمل دون طاقة) مع ثلاث خصائص تغيّر جذريًا اقتصاديات مأخذ المياه:
لا استهلاك للطاقة. عملية الغربلة بأكملها تعمل بالجاذبية. تتسارع المياه بفعل الجاذبية، وتمر عبر الشبكة بفعل الجاذبية، وتُصرّف المخلفات بفعل الجاذبية. ولا يوجد أي توصيل كهربائي عند مأخذ المياه. وبالنسبة لمرافق المياه التي تسعى إلى تحقيق أهداف خفض استهلاك الطاقة، تلغي شبكة كواندا الطلب الكهربائي لمأخذ المياه بالكامل.
بدون أجزاء متحركة. لا توجد محركات أو سلاسل أو مسننات أو محامل أو آليات إدارة. لا شيء يتآكل، ولا شيء ينحشر، ولا شيء يحتاج إلى تشحيم. الشبكة هيكل ملحوم من فولاذ مقاوم للصدأ بعمر تصميمي يصل إلى 25 عاماً.

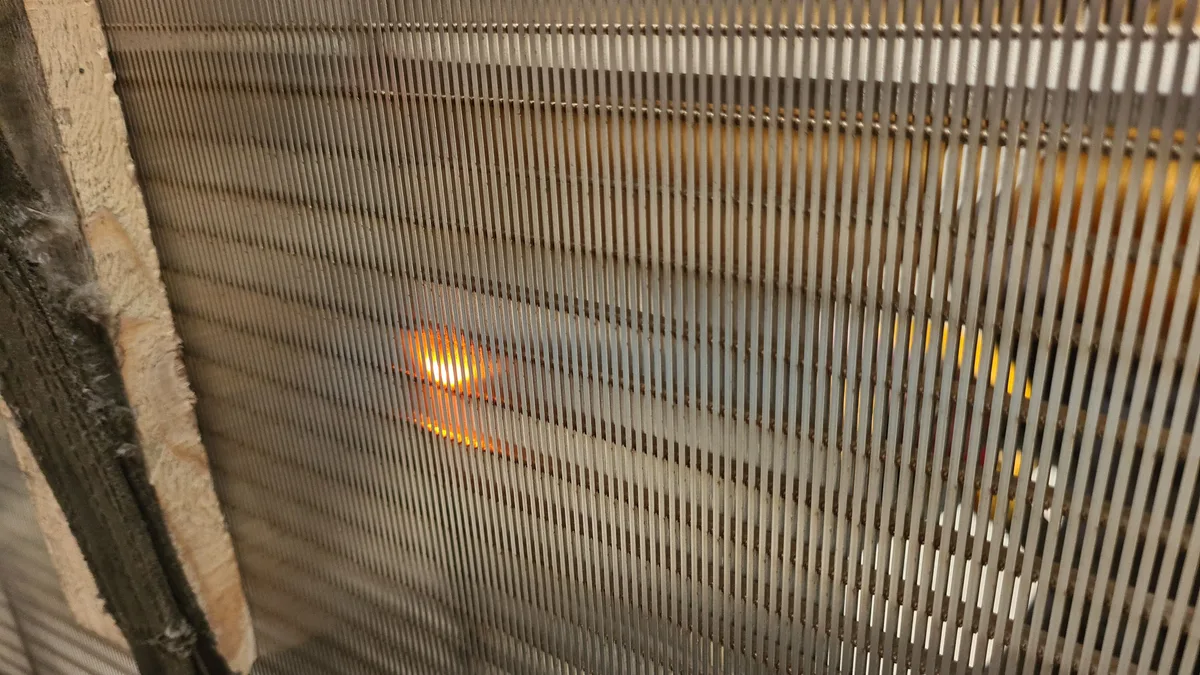

تشغيل ذاتي التنظيف. يزيح الجريان القصّي عالي السرعة عبر سطح السلك المائل المخلفات الطافية عن وجه الشبكة باستمرار. وتُصرّف الأوراق والأغصان والطحالب والبلاستيك والرواسب فوق الحافة السفلية للشبكة إلى المجرى الجانبي. ويحدث ذلك في كل ثانية تعمل فيها الشبكة: بدون تمشيط، وبدون غسل بالرش، وبدون تدخل المشغّل.
بالنسبة لمرفق المياه البلدي، يعني ذلك خفضًا مباشرًا في: ساعات عمل الصيانة، ومخزون قطع الغيار، وتكلفة الكهرباء، وحالات التوقف غير المخطط لها. ويصبح مأخذ المياه أكثر مكونات محطة المعالجة موثوقية بدلًا من أن يكون الأكثر استهلاكًا للصيانة.
مقارنة تقنيات مآخذ المياه البلدية
| المعيار | شبكة حجز مخلفات خشنة | شبكة ذات تنظيف ميكانيكي | شبكة الحزام المتحرك | شبكة كواندا |
|---|---|---|---|---|
| مقاس فتحة الترشيح | 25–150 مم | 6–25 مم | 3–10 مم | 0.5 إلى 2.0 مم (1.0 مم قياسي) |
| الطاقة المطلوبة | لا شيء | 1–5 كيلوواط | 2–8 كيلوواط | لا شيء |
| الأجزاء المتحركة | لا شيء (تمشيط يدوي) | محرك، آلية تمشيط | محرك، سلسلة، نظام رش | لا شيء |
| ذاتي التنظيف | لا | ميكانيكي | ميكانيكي | نعم: يعمل دون طاقة |
| الصيانة الدورية | تمشيط يومي–أسبوعي | فحص يومي، خدمة شهرية | خدمة شهرية | فحص سنوي |
| العمرة الميكانيكية | لا شيء | سنوية | سنوية | لا شيء |
| المخلفات التي تعبر | أوراق الشجر، الطحالب، الرواسب الدقيقة، المواد العضوية | مواد عضوية دقيقة، رواسب | رواسب دقيقة | الطمي الناعم فقط (أصغر من عرض الفتحة) |
| العمر التصميمي | 20–30 سنة | 10–15 سنة (المكونات الميكانيكية) | 10–15 سنة (المكونات الميكانيكية) | حتى 25 سنة |
| إضافة المواد الكيميائية | لا شيء | لا شيء | قد تتطلب مياه الغسل معالجة | لا شيء |
تُظهر المقارنة أن شبكات كواندا توفر أدق ترشيح متاح يعمل دون طاقة، وأنها التقنية الوحيدة التي تعمل بلا كهرباء وبدون أجزاء متحركة وبلا صيانة ميكانيكية. أما العيب فهو فقد الضاغط بين قمة الهدّار وقاعدة الشبكة: يعطي دليل التصميم الصادر عن USBR نطاقاً نموذجياً يتراوح بين 0.45 و1.3 م [3]؛ وتستخدم شبكات ADENCO القياسية 450 و700 و1,270 مم، ويمكن للشبكات المخصصة أن تتجاوز ذلك. ويتطلب هذا فرق ارتفاع كافياً في موقع مأخذ المياه.
اختيار المواد للمياه البلدية
تنطوي تطبيقات مياه الشرب البلدية على بيئتَي تآكل مختلفتين يجب أخذهما في الحسبان عند إعداد المواصفات الفنية للشبكة:
جانب المياه الخام (النهر أو الخزان)
تكون ألواح الشبكة على تماس مستمر مع المياه الخام. ويتبع اختيار المواد قاعدة القرار القياسية المبنية على محتوى الكلوريد:
- مياه عذبة، كلوريد <200 ppm → فولاذ مقاوم للصدأ 304 (قياسي؛ 304L عند الطلب)
- مياه مصبّات أو قليلة الملوحة، كلوريد 200–1,000 ppm → فولاذ مقاوم للصدأ 316L
- ملوحة عالية، كلوريد >1,000 ppm → فولاذ دوبلكس 2205
تقع معظم الأنهار والخزانات المستخدمة في الإمداد البلدي ضمن نطاق 304. غير أن البلديات الساحلية ومآخذ المياه في المصبات والمواقع المتأثرة بجريان أملاح الطرق تتطلب 316L في كثير من الأحيان.
اعتبارات المياه المعالجة بالكلور
في بعض المواقع، قد تلامس المياه المغربلة تدفقات راجعة مُعالَجة بالكلور، أو قد يتعرض هيكل الشبكة نفسه للكلور المتبقي أثناء عمليات الغسل العكسي أو الصيانة. والكلور (وهو غير الكلوريد) مؤكسد قوي يؤثر في اختيار المواد:
- 304L: مناسب للمياه التي تحتوي على ما يصل إلى 2 ppm من الكلور الحر [5][6]
- 316L: مناسب للمياه التي تحتوي على ما يصل إلى 4 ppm من الكلور الحر [5][6]
- فولاذ دوبلكس: يوفر مقاومة أعلى في البيئات ذات الكلور المتبقي الأعلى [7]
الدرجة القياسية لدى ADENCO لمياه الشرب البلدية المسحوبة من مياه عذبة هي 304. وحيثما تحمل المياه الخام كلوريداً (مآخذ مياه في المصبات أو ساحلية، ومستجمعات متأثرة بأملاح الطرق) أو يصل إلى الشبكة كلور متبقٍ، يُختار 316L: فهو يوفر هامشاً تجاه التعرض للكلوريد والكلور معاً، ويضيف نحو 30–50% إلى تكلفة المواد مقارنة بـ 304L، وهي علاوة طفيفة قياساً بإجمالي استثمار المشروع والعمر التصميمي البالغ 25 عاماً [8].
للاطلاع على إرشادات مفصلة لاختيار المواد، انظر: الفولاذ المقاوم للصدأ 304 مقابل 316 لشبكات مأخذ المياه.
دراسة حالة: TISKI، 64 شبكة كواندا لمياه الشرب البلدية
أشمل مشروع بلدي لشبكات كواندا حتى اليوم هو مشروع TISKI (إدارة المياه والصرف الصحي في طرابزون)، مرفق المياه في منطقة طرابزون بتركيا، الذي استبدل 64 منشأ مأخذ تقليدياً بشبكات كواندا مصممة خصيصاً [9].
المشكلة
كانت مآخذ مياه الشرب التابعة لـ TISKI موزعة على تضاريس جبلية، تسحب المياه من مجارٍ مائية صغيرة وروافد كثيرة. وكانت آليات الترشيح التقليدية في هذه المآخذ تنسد بصورة متكررة، مما يقلل كفاءة الترشيح ويستلزم تنظيفاً يدوياً منتظماً في عشرات المواقع النائية. وبالنسبة إلى مرفق مياه إقليمي يدير 64 نقطة مأخذ منفصلة، لم تكن لوجستيات الصيانة قابلة للاستدامة.
الحل
أجرى فريق الهندسة في ADENCO دراسة جدوى شملت كل موقع مأخذ، وقيّمت معدلات التدفق وخصائص مستجمع المياه وحمل المخلفات الطافية وكيمياء المياه. وبناءً على هذا التقييم، صُممت كل شبكة كواندا خصيصاً لظروف موقعها: لم يوجد تصميم واحد يُطبَّق على جميع المواقع البالغ عددها 64 موقعاً مختلفاً.
رُكّبت الشبكات على مرحلتين:
- المرحلة 1: تركيب 22 شبكة كواندا وبدء تشغيلها
- المرحلة 2: تركيب 42 شبكة كواندا إضافية
استُبدلت جميع منشآت المأخذ القديمة البالغ عددها 64 منشأً دون تعطيل إمداد المياه للمجتمعات المخدومة. وأُنجزت أعمال التركيب بأقل أثر بيئي: لا حفريات خارج غرف التجميع، ولا طرق وصول جديدة، ولا إزالة أشجار.
الاستثمار
بلغ الاستثمار لكل مأخذ، شاملاً الهندسة المخصصة والتصنيع ودعم التركيب، جزءاً يسيراً من تكلفة إعادة بناء كل منشأ مأخذ تقليدي. والإجماليات تعتمد على التهيئة وتُسعَّر لكل مشروع على حدة [9].
النتيجة
يعمل كل مأخذ الآن بما يلي:
- استهلاك كهربائي صفري
- صيانة ميكانيكية صفرية
- ترشيح ذاتي التنظيف حتى أقل من 2 مم
- إمداد ثابت بالمياه الخام الخالية من المخلفات الطافية إلى سلسلة المعالجة
فريق الصيانة الذي كان يتنقل سابقاً بين 64 موقع مأخذ نائياً لأعمال التنظيف اليدوي صار يجري عمليات فحص سنوية فقط. ويمثل خفض عمالة الصيانة وحده وفراً سنوياً كبيراً في التكلفة يتنامى عاماً بعد عام.
الاستدامة والتوافق التنظيمي
تواجه مرافق المياه البلدية ضغطاً متزايداً لخفض استهلاك الطاقة والانبعاثات الكربونية واستخدام المواد الكيميائية. وتتوافق شبكات كواندا مباشرة مع هذه الأهداف:
خفض الطاقة. كل شبكة تُنظَّف ميكانيكياً يجري الاستغناء عنها تعني إزالة حمل كهربائي مستمر يتراوح بين 1–8 كيلوواط من محطة المعالجة. وفي منظومة متعددة المآخذ مثل TISKI (64 موقعاً)، يمثل ذلك وفراً إجمالياً كبيراً في الطاقة، ووفراً دائماً، لأن التقنية البديلة لا تحتاج إلى كهرباء طوال عمر الشبكة.
البصمة الكربونية. انعدام استهلاك الطاقة عند مأخذ المياه يعني انعدام انبعاثات النطاق 2 الناتجة عن غربلة المأخذ. وبالنسبة إلى مرافق المياه التي تُعدّ تقاريرها ضمن أطر الإفصاح الكربوني أو تسعى إلى أهداف الحياد الكربوني، فإن الاستغناء عن معدات المأخذ المزودة بالطاقة يمثل إسهاماً قابلاً للقياس.
خفض المواد الكيميائية. الترشيح الأولي الأدق (من 0.5 إلى 2.0 مم، والقياسي 1.0 مم، مقابل 25–150 مم لشبكات حجز المخلفات التقليدية) يعني دخول كمية أقل من المخلفات العضوية إلى محطة المعالجة. وقلة المواد العضوية تعني طلباً أقل على المروِّبات، وتكوّناً أقل لنواتج التطهير الثانوية، وحجماً أقل من الحمأة. والفائدة التي تتحقق في مقدمة السلسلة من الغربلة الأفضل تمتد إلى كل مرحلة معالجة لاحقة.
الامتثال التنظيمي. تشترط ولايات قضائية كثيرة اليوم غربلة الأسماك عند نقاط سحب المياه البلدية. ويمكن توريد شبكات كواندا بعروض فتحات من 0.5 إلى 2.0 mm (1.0 mm قياسي؛ وفتحات أضيق عند الطلب) لتلبية متطلبات حماية الأسماك دون معدات إضافية: فالتصميم الذي يجتاحه الجريان يعني أن الأسماك تُحمل فوق سطح الشبكة بدلاً من أن يضغطها الجريان عليه [10]. وللاطلاع على نظرة تنظيمية مفصلة، انظر: شبكات مآخذ المياه الصديقة للأسماك.
تحديد أبعاد شبكات كواندا لمعدلات التدفق البلدية
عادةً ما تكون معدلات سحب المياه البلدية أكبر من تدفقات الطاقة الكهرومائية أو الري، مما يستلزم في كثير من الأحيان مصفوفات كواندا متعددة الألواح:
| عدد السكان المخدومين في البلدية | الطلب النموذجي (l/s) | عرض الشبكة المطلوب | التهيئة |
|---|---|---|---|
| 1,000–5,000 | 10–50 | 0.1–0.4 م | لوح واحد |
| 5,000–20,000 | 50–200 | 0.4–1.5 م | لوح واحد أو لوحان |
| 20,000–50,000 | 200–500 | 1.5–3.6 م | مصفوفة متعددة الألواح |
| 50,000–100,000 | 500–1,000 | 3.6–7.2 م | مصفوفة متعددة الألواح مع احتياطي |
| >100,000 | >1,000 | >7.2 م | مصفوفات متعددة أو منشآت مأخذ متوازية |
تفترض هذه الأرقام نحو 140 لتر/ثانية لكل متر من عرض الشبكة، وهو الأساس المرجعي الشائع في القطاع لهندسة مكتب الاستصلاح الأمريكي (USBR) المرجعية في الظروف القياسية [3]. أما سلاسل ADENCO نفسها فمصنّفة عند 35 و67 و150 لتر/ثانية لكل متر لطرازات ADENCO-45 وADENCO-70 وADENCO-127 على التوالي، ولذلك يجري تحديد أبعاد أي تكوين فعلي استناداً إلى القدرة الاستيعابية المصنّفة للطراز المختار لا إلى الأساس المرجعي. كما يتطلب تحديد الأبعاد النهائي تعديلاً وفق عرض الفتحة والضاغط المائي المتاح ودرجة حرارة المياه ومعاملات الأمان المطلوبة.
مأخذ المياه البلدي هو مصدر إمداد وحيد، ولذلك تطبّق ADENCO معامل الأمان الخاص بالتطبيقات الحرجة وهو 1.5 × التدفق التصميمي (1.3 × هو الرقم القياسي للمواقع غير الحرجة). ويغطي هذا الهامش تفاوت الطلب الموسمي، وظروف الجفاف التي تستلزم سحباً أعلى، والانخفاض الجزئي في قدرة الشبكة الاستيعابية بسبب الترسبات المعدنية بين فترات الصيانة.
للاطلاع على منهجية مفصلة لتحديد الأبعاد، انظر: كيفية تحديد أبعاد شبكة كواندا لمأخذ المياه.
الأسئلة الشائعة
كيف تقوم البلديات بغربلة المياه الخام عند المأخذ؟
يجري ترشيح مأخذ المياه الخام البلدي عادةً على مرحلتين. تتولى الغربلة في المرحلة الأولى عند نقطة المأخذ إزالة المخلفات المادية (الأوراق والأغصان والرواسب والمواد العضوية) باستخدام شبكات قضبان ثابتة أو شبكات الحزام المتحرك أو شبكات كواندا. ثم تدخل المياه المغربلة إلى محطة معالجة المياه لعمليات المرحلة الثانية التي تشمل التخثير والتلبيد والترسيب والترشيح الرملي أو الترشيح الغشائي والتطهير. وتوفّر شبكات كواندا أدق ترشيح سلبي متاح في المرحلة الأولى (من 0.5 إلى 2.0 مم، والقياس القياسي 1.0 مم) دون كهرباء أو أجزاء متحركة.
هل يمكن ترشيح إمدادات المياه البلدية دون مواد كيميائية عند مأخذ المياه؟
نعم. توفّر شبكات كواندا ترشيحاً مادياً عبر فتحات سلك إسفيني مصنّعة بدقة: فلا تُستخدم مواد كيميائية مخثّرة أو ملبّدة أو مبيدات حيوية في مرحلة الغربلة. والعملية بأكملها تعمل بالجاذبية وهي مادية بحتة (استبعاد بحسب حجم الفتحة). أما المعالجة الكيميائية فتجري في محطة المعالجة اللاحقة، لا عند المأخذ. وبإزالة قدر أكبر من المخلفات في مرحلة المأخذ، تقلّل شبكات كواندا الطلب على المواد الكيميائية في محطة المعالجة.
ما متطلبات الصيانة لشبكة كواندا في مأخذ مياه بلدي؟
فحص بصري سنوي وغسل بالضغط دوري (كل 2–5 سنوات): بدون صيانة ميكانيكية وبدون استبدال أجزاء. في مشروع TISKI (64 مأخذ مياه بلدي)، انخفضت الصيانة من دورات تنظيف يدوي متكررة إلى فحوصات سنوية فقط. وللاطلاع على جدول الصيانة الكامل المستند إلى أكثر من 10 سنوات من بيانات التشغيل للشبكات المركّبة، انظر: صيانة شبكة كواندا.
ما درجة الفولاذ المقاوم للصدأ الأنسب لشبكات مياه الشرب البلدية؟
الدرجة القياسية لدى ADENCO لمآخذ المياه البلدية على مياه عذبة نظيفة (كلوريد <200 ppm) هي 304. ويُختار 316L حيثما تحمل المياه الخام كلوريداً (مصادر في المصبات أو ساحلية أو متأثرة بأملاح الطرق) أو حيثما يصل إلى الشبكة كلور حر متبقٍ ناتج عن عمليات المعالجة. وللاطلاع على شجرة قرار اختيار المواد كاملة، والتي تغطي الدرجات الست جميعها بما فيها خيارات الدوبلكس، انظر: الفولاذ المقاوم للصدأ 304 مقابل 316 لشبكات مآخذ المياه.
كم يدوم عمر شبكة كواندا في مأخذ مياه بلدي؟
مع اختيار المواد اختياراً صحيحاً بحسب كيمياء المياه، يبلغ العمر التصميمي لشبكة كواندا حتى 25 عاماً. فلا توجد أجزاء متحركة تتعرض للبِلى، ولا محامل تحتاج إلى استبدال، ولا محركات تحتاج إلى عمرة. والعامل الأساسي المؤثر في طول العمر هو درجة المادة: فإذا طوبق الفولاذ المقاوم للصدأ بشكل صحيح مع بيئة الكلوريد والكلور، فسيتجاوز عمر الشبكة عمر بدائل الغربلة الميكانيكية التي تحل محلها بفارق كبير. وشبكات ADENCO لدى TISKI مصممة لهذا العمر التشغيلي الكامل.
هل شبكات كواندا مناسبة لمحطات معالجة المياه البلدية الكبيرة؟
نعم، من خلال تكوينات مصفوفات متعددة الألواح. يوفّر لوح الشبكة الواحد من كواندا نحو 140 لتر/ثانية لكل متر من العرض على الهندسة المرجعية لـ USBR، و150 لتر/ثانية لكل متر على ADENCO-127. وللأنظمة البلدية الكبيرة التي تتطلب 500–1,000+ لتر/ثانية، تُرتَّب ألواح متعددة في مصفوفات متوازية مع غرف تجميع منفصلة. ويوضّح مشروع TISKI هذا النهج على نطاق واسع: 64 مأخذ كواندا منفصلاً تخدم مرفق مياه إقليمياً. وللمآخذ الكبيرة أحادية النقطة، تصمّم ADENCO مصفوفات متعددة الألواح محدّدة الأبعاد وفق القدرة التصميمية لمحطة المعالجة مع تكرار احتياطي مدمج.
هل تستوفي شبكات كواندا لوائح حماية الأسماك لمآخذ المياه البلدية؟
نعم، يمكن توريدها بما يلبي هذه المتطلبات. فشبكات كواندا تستبعد الأسماك فيزيائياً عبر عروض فتحات ضيقة (من 0.5 إلى 2.0 mm، و1.0 mm قياسي) ولا تولّد أي شفط: فالأسماك تُحمل فوق الشبكة ولا يضغطها الجريان على سطحها. ويرى كثير من مرافق المياه البلدية أن استيفاء قواعد غربلة الأسماك وحده يبرر الاستثمار في كواندا. وللاطلاع على إرشادات تنظيمية مفصلة تغطي Section 316(b) وEU WFD وUK EA ولوائح ثعبان السمك، انظر: شبكات مآخذ المياه الصديقة للأسماك.
