في هذا الدليل

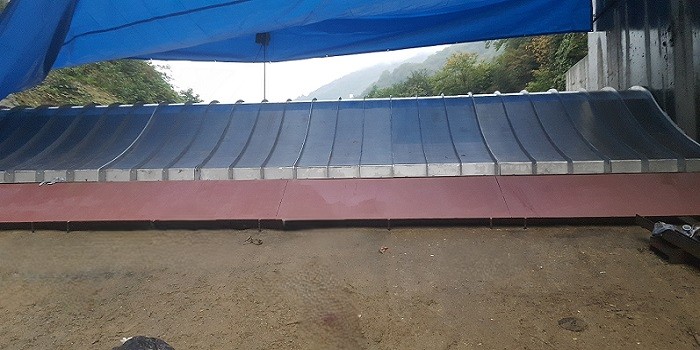

كيف تعمل شبكة كواندا لمأخذ المياه
يفسّر تأثير كواندا (الذي حدده لأول مرة المهندس الروماني هنري كواندا عام 1910) سبب اتّباع نفّاث المائع لسطح منحنٍ قريب بدلاً من الانتقال في خط مستقيم. وهذه هي آلية عمل كل شبكة مأخذ مياه من ADENCO.
التدفق فوق الهدّار
ترتفع المياه من النهر أو القناة فوق قمة الهدّار وتتدفق فوق لوح تسريع مُشكَّل بدقة بمقطع جانبي منحنٍ على شكل حرف S (ogee). ويُحسب هذا المنحنى وفق ارتفاع الهدّار وهندسة القمة والتدفق التصميمي الخاص بكل مشروع.
التسريع
بينما تنساب صفيحة المياه الرقيقة على لوح التسريع، تسرّعها الجاذبية إلى 2–3 م/ث. وهذه السرعة حاسمة: فهي توفر الطاقة اللازمة للترشيح والتنظيف الذاتي معاً.
الفصل
تلتقي صفيحة المياه المتسارعة بألواح السلك الإسفيني (V-wire) المصنّعة بدقة ذات الفتحات المائلة. ويجعل تأثير كواندا الطبقة الحدية من المياه تلتصق بسطح السلك وتنحرف عبر الفتحة كرشيح نظيف. أما المخلفات الطافية الأكبر من عرض الفتحة فيحملها زخمها الذاتي فوق أطراف الأسلاك.
التجميع
تتجمع المياه النظيفة التي تعبر الشبكة في حجرة التجميع أسفلها وتتدفق بالجاذبية إلى النظام في اتجاه المصب: أنبوب الضغط أو خط الأنابيب أو محطة المعالجة أو غرفة المضخات.
تصريف المخلفات الطافية
تنزلق جميع المواد المرفوضة (الأوراق والأغصان والرواسب والطحالب والبلاستيك والكائنات المائية) عن سطح الشبكة المنحني، وتُصرَّف من الحافة السفلية للشبكة عائدةً إلى المجرى المائي. وتنظّف الشبكة نفسها في كل ثانية من تشغيلها.
العملية بأكملها تعمل بالجاذبية. لا مضخة، ولا محرك، ولا وصلة كهربائية. تعمل الشبكة كلما تدفقت المياه فوق الهدّار وتتوقف عندما تتوقف المياه.
ما هي شبكة كواندا لمأخذ المياه؟: شرح فني كامل لفيزياء تأثير كواندا ومكوّنات الشبكة ونتائج بحث Wahl 2021
معايير التصميم الرئيسية
كل شبكة كواندا من ADENCO مصممة لموقعها. وتُحسب البارامترات التالية وفق ظروف الموقع الخاصة بكل مشروع، ولا تؤخذ كقيم قياسية من كتالوج. تفاوت التصنيع ±0.1 mm في عرض الفتحة و±0.25° في زاوية الميل.
عرض الفتحة: من 0.5 إلى 2.0 مم (1.0 مم قياسي)؛ فتحات أضيق عند الطلب
يحدد عرض الفتحة ما يمر عبر الشبكة وما يُستبعد.
| عرض الفتحة | التطبيق النموذجي | المواد المحتجزة |
|---|---|---|
| 0.5 mm | حماية توربين بلتون، الترشيح الأولي للري بالتنقيط، أقصى درجة من حماية الأسماك | جميع المخلفات الطافية، الرواسب الخشنة، جميع مراحل حياة الأسماك |
| 0.75 mm | حماية توربين فرانسيس، ترشيح أولي بلدي بفتحات دقيقة | الأوراق، الأغصان الصغيرة، المخلفات العضوية، الرمل، صغار الأسماك |
| 1.0 mm | الطاقة الكهرومائية القياسية، مأخذ المياه البلدي، الامتثال للوائح ثعبان البحر | جميع المخلفات الطافية الخشنة، والرواسب المتوسطة، وأنواع الأسماك المحمية |
| 1.5 mm | استبعاد المخلفات الطافية بوجه عام، الري بالغمر، صناعة الثلج | الأوراق، الأغصان، المواد العضوية الخشنة |
| 2.0 mm | أقصى قدرة استيعابية للتدفق، الغربلة الأولية الخشنة | المخلفات الطافية الكبيرة، الأغصان، الحصى |
زاوية ميل السلك: 3°–7°
يُمال كل سلك إسفيني باتجاه المصب بزاوية دقيقة. ويُنشئ هذا الميل الهندسة التي تجعل الترشيح والتنظيف الذاتي ممكنين معاً.
| زاوية الميل | الأثر |
|---|---|
| 3° | ترشيح جسيمات أصغر واستبعاد أفضل للمخلفات الطافية. قدرة استيعابية أقل (−10–15% مقارنة بالميل القياسي 5°). الأنسب لأعلى جودة للمياه. |
| 5° | القياسي: التوازن الأمثل بين كفاءة الترشيح والقدرة الاستيعابية للتدفق. مستخدم في غالبية الشبكات المركّبة. |
| 6° | قدرة استيعابية عالية (+8–12% مقارنة بالميل القياسي 5°). ترشيح فعلي أخشن قليلًا. الأنسب للتدفقات العالية مع مخلفات طافية معتدلة. |
| 7° | الحد الأعلى للنطاق وأعلى قدرة استيعابية. فوق 7° ينفصل الجريان عن الأسلاك ويُفقد تأثير كواندا، وفقاً لدليل تصميم كواندا الصادر عن مكتب الاستصلاح الأمريكي (USBR) (Wahl، 2003، التقرير R-2003-03). يُختار للتطبيقات عالية التدفق ذات المخلفات الطافية الخفيفة. |
ميل الشبكة
يُضبط عادة بين 25° و60°. الزوايا الأكثر انحداراً (45°–60°) تحسّن إزالة المخلفات الطافية؛ والزوايا الأقل انحداراً (25°–35°) تأخذ مياهاً أكثر لكل وحدة مساحة.
نصف قطر الانحناء
يُضبط بين 3.0 و3.7 m لتحسين التفاعل بين طبقة المياه المتسارعة وهندسة السلك على طول الشبكة بالكامل.
القدرة الاستيعابية للتدفق
نحو 140 l/s لكل متر من عرض الهدّار على الهندسة المرجعية لـ USBR في الظروف القياسية (فتحة 1.0 mm، ميل 5°، ضاغط مائي كافٍ). أما سلاسل ADENCO نفسها فمصنفة عند 35 و67 و150 l/s لكل متر من العرض للطرازات ADENCO-45 وADENCO-70 وADENCO-127.
مرجع تحديد الأبعاد
عرض الهدّار المطلوب (م) = ذروة التدفق التصميمي (l/s) ÷ 140، باستخدام قيمة الهندسة المرجعية من USBR للحصول على تقدير أولي. وحدّد أبعاد التكوين النهائي باستخدام القدرة الاستيعابية المقننة للطراز المختار: 35 و67 و150 l/s لكل متر من العرض لطرازات ADENCO-45 وADENCO-70 وADENCO-127.
| التدفق التصميمي | عرض الهدّار التقريبي |
|---|---|
| 50 l/s | 0.36 m |
| 100 l/s | 0.71 m |
| 200 l/s | 1.43 m |
| 500 l/s | 3.57 m |
| 1,000 l/s | 7.14 m |
دليل المهندس لتصميم شبكة كواندا: اختيار عرض الفتحة، وآلية التدفق المزدوج، وممارسات التصميم، والتوازن بين ميل السلك والقدرة الاستيعابية والترشيح
خيارات المواد
إذا لم تتطابق درجة المادة مع كيمياء المياه، فسيؤدي التآكل النقري إلى توسيع الفتحات وإفساد الأداء الهيدروليكي، ولن تعود الشبكة تفي بمتطلبات حماية الأسماك. تصنّع ADENCO الشبكات من ست درجات من الفولاذ المقاوم للصدأ:
| الدرجة | الموليبدينوم | تحمّل الكلوريد | يُوصى به لـ |
|---|---|---|---|
| 304 | None | <200 ppm | مياه عذبة نظيفة: الجداول الجبلية والخزانات |
| 304L | None | <200 ppm | مثل 304، مع مقاومة تآكل أفضل عند اللحامات |
| 316 | 2–3% | 200–1,000 ppm | المياه قليلة الملوحة، الأنهار الساحلية، مواقع المصبات |
| 316L | 2–3% | 200–1,000 ppm | الخيار القياسي للشبكات الملحومة في المياه قليلة الملوحة |
| Duplex 2205 | 3–4% | >1,000 ppm | المواقع القريبة من مياه البحر والمياه الصناعية عالية الكلوريد |
| Super Duplex 2507 | 3–5% | >1,000 ppm | بيئات التشغيل الساحلية والحرارية الأرضية والمتأثرة بمياه البحر ذات المحتوى العالي من الكلوريد |
قاعدة الاختيار:304/304L للمياه العذبة النظيفة. 316/316L لأي مياه يزيد فيها الكلوريد عن 200 ppm. وفولاذ دوبلكس لما يزيد عن 1,000 ppm. وعند الشك، أرسل إلينا تحليلًا مختبريًا لمياهك: تكلفة الترقية في المادة جزء يسير من تكلفة الاستبدال المبكر.
مقارنة بين الفولاذ المقاوم للصدأ 304 و316 لشبكات مأخذ المياه: مقارنة كاملة لست درجات مع قيم PREN (رقم مكافئ مقاومة التآكل النقري) وبيانات درجة الحرارة الحرجة للتآكل النقري وشجرة قرار قائمة على كيمياء المياه
أربعة طرازات لكل معدل تدفق
ADENCO-45
المياه من الينابيع الطبيعية، ومآخذ مياه الشرب الريفية، والري. مثالي للمواقع النائية ذات البنية التحتية المحدودة.
ADENCO-70
الطاقة الكهرومائية متوسطة الحجم، وإمداد المياه البلدية، ومآخذ قنوات الري. الطراز الأكثر تركيبًا في خط منتجاتنا. وتتوفر شبكتا ADENCO-45 وADENCO-70 أيضًا بصيغة ADENCO-BOX (السلسلة سابقة التجميع)، وهي الطراز الرابع: وحدة كاملة جاهزة للتركيب.
ADENCO-127
المحطات الكهرومائية الكبيرة، البنية التحتية الرئيسية للري، محطات معالجة مياه الصرف الصناعية.
التطبيقات حسب القطاع
الطاقة الكهرومائية
تستبعد الفتحات بعرض 0.5–1.0 mm جميع المخلفات الطافية تقريبًا التي قد تُتلف مكوّنات التوربين. وتبلغ القدرة الاستيعابية نحو 140 l/s لكل متر من عرض الهدّار على الهندسة المرجعية من USBR، و150 l/s لكل متر من العرض على ADENCO-127، دون أي استهلاك للكهرباء. ويكلّف تلف دوّارات التوربينات بالأجسام الغريبة قطاع الطاقة الكهرومائية عالميًا مليارات سنويًا.
Gongele HPP (محطة كهرومائية)، أنطاليا: 4,424 l/s عبر 28 شبكة، صفر عمليات تنظيف غير مخطط لها في سنة بدء التشغيل
إمداد المياه البلدي
يمكن استبدال الغربلة الميكانيكية التقليدية (شبكات حجز المخلفات ذات الأمشاط الميكانيكية، وشبكات الحزام المتحرك، وشبكات الأسطوانة الدوارة) بمنشأ ثابت واحد يوفّر ترشيحًا أوليًا بعروض فتحات من 0.5 إلى 2.0 mm (1.0 mm قياسي)، مع إمكانية توفير فتحات أضيق عند الطلب. وتنخفض ساعات عمل الصيانة انخفاضًا حادًا، ولا حاجة إلى مخزون قطع غيار.
64 شبكة كواندا مورَّدة لمشروع TISKI (إدارة المياه والصرف الصحي في طرابزون) البلدي
صناعة الثلج
لا حاجة إلى كهرباء في مآخذ المياه الجبلية النائية. غربلة بفتحات دقيقة في مرحلة واحدة (فتحات 0.5 mm). ذاتي التنظيف أثناء ذروة أحمال المخلفات الطافية. أنظمة مدمجة لمنع تكوّن الجليد للشبكات العاملة في البرد الشديد، وهو تحديداً وقت بلوغ الطلب على صناعة الثلج لمنحدرات التزلج أعلى مستوياته.
نظام خاص لمنع تكوّن الجليد للتشغيل في المرتفعات الجبلية تحت درجة التجمد
الري الزراعي
يزيل الترشيح عند مأخذ المياه المخلفات الطافية قبل وصولها إلى المضخات والأنابيب والنقاطات. تكوينات الشبكة الصندوقية للتركيب المتنقل والموسمي. وقد بلغ السوق العالمي لمرشحات مياه الري نحو 1.05 مليار دولار في 2025، بنمو 8.2% سنوياً.
USBR: تقليص زمن الري من 5 أيام إلى يومين باستخدام شبكات كواندا
المعالجة الأولية لمياه الصرف
فصل المواد الصلبة عن السائل بقوة الجاذبية في تطبيقات تصنيع الأغذية ومياه الأمطار ومياه الصرف الصناعية. إزالة 30–60% من TSS (إجمالي المواد الصلبة العالقة) دون استهلاك طاقة، بدون أجزاء متحركة، ودون مواد كيميائية.
إزالة 30–60% من إجمالي المواد الصلبة العالقة (TSS) دون استهلاك للطاقة
حماية الأسماك والامتثال البيئي
تسحب معظم تقنيات مأخذ المياه المياه بالشفط، ولا تحمي الأسماك إلا بتقليل الضرر الناتج عن هذا الشفط. أما شبكات كواندا من ADENCO فتزيل سبب الضرر تمامًا: لا يوجد شفط.
انعدام خطر التصاق الأسماك بالشبكة (Impingement)
شبكة كواندا جهاز تصريف فائض يعمل بالجاذبية. لا توجد مضخة ولا شفط ولا سرعة مأخذ تجذب الأسماك نحو الشبكة. وفي النهر أو الخزان نفسه، تكون سرعة الاقتراب صفرًا عمليًا.
انعدام خطر انجراف الأسماك
بعرض فتحات لا يتجاوز 0.5 مم، تمنع شبكات ADENCO فيزيائياً حتى أصغر يرقات الأسماك من المرور عبر الشبكة. ويُمنع الانجراف إلى الداخل منعاً فيزيائياً.
الامتثال التنظيمي
| اللائحة | المتطلب الرئيسي | امتثال ADENCO |
|---|---|---|
| قانون المياه النظيفة الأمريكي §316(b) | سرعة اقتراب ≤0.15 م/ث؛ نفوق بالارتطام ≤24% | سرعة اقتراب صفرية؛ ولا توجد آلية يمكن أن تسبب ارتطام الأسماك بالشبكة |
| توجيه إطار المياه الأوروبي | حالة إيكولوجية جيدة؛ عرض الفتحة والسرعة بحسب النوع | عرض الفتحة مطابق للأنواع؛ بدون شفط |
| لائحة ثعابين الماء البريطانية 2009 | فتحة 1–3 mm؛ عدم الامتثال جريمة جنائية | فتحات تُصنّع حتى 0.5 mm؛ وعرض الفتحة مطابق لظروف الموقع |
| موراي-دارلينغ في أستراليا | اقتراب ≤0.1 م/ث؛ فتحة 2–3 مم | سرعة اقتراب صفرية؛ فتحات وفق المواصفات |
دراسة عام 2025 على سمك موراي كود:حققت شبكة بسرعة اقتراب 0.1 m/s وفتحات 2 mm خفضًا في الانجراف بنسبة 94%: إذ أصبح احتمال انجراف اليرقات أقل بـ 63 مرة. وتذهب شبكات ADENCO أبعد من ذلك: فهي تلغي سرعة الاقتراب تمامًا.
شبكات مأخذ المياه الملائمة للأسماك: المادة 316(b) والامتثال في الاتحاد الأوروبي: الإطار التنظيمي الكامل، وإرشادات خاصة بكل نوع، ودراسة سمك موراي كود 2025
تقنية مقاومة تكوّن الجليد للمناخات الباردة
يتكوّن جليد الفرازيل من بلورات جليدية مجهرية تتشكل في المياه فائقة التبريد، عند 0.01–0.1°C فقط دون الصفر. ويمكنه سدّ شبكة مأخذ المياه خلال دقائق. وقد حددت أبحاث أُجريت في مختبر الصقيع بجامعة NTNU في النرويج آليتين مختلفتين لانسداد الشبكة بالجليد:
النوع الأول: الجليد الطري
تراكم على أسطح الأسلاك ناتج عن جسيمات الجليد في المياه المقتربة. تبقى الشبكة عاملة جزئياً، وتعود خالية من الجليد عند ارتفاع درجات الحرارة.
النوع الثاني: الجليد الصلب
يتكوّن جليد صلب بين الأسلاك عندما تبرد الشبكة نفسها دون 0°C في البرد الشديد (رُصد عند −13.8°C إلى −14.0°C). ويكون الانسداد سريعًا وكاملًا.
أنظمة ADENCO لمنع تكوّن الجليد
عناصر تسخين كهربائية
عناصر منخفضة القدرة تحافظ على أسطح الأسلاك فوق 0°C. الاستهلاك النموذجي: 100–500 واط/م².
إعادة تدوير المياه الدافئة
مضخة صغيرة تعيد المياه التي تفوق درجة حرارتها درجة التجمد من غرفة التجميع إلى وجه الشبكة.
ناشر هواء مضغوط مُسخَّن
تُنشئ فقاعات الهواء الدافئ مناطق خلط تدفع بلورات جليد الفرازيل بعيداً عن الشبكة.
أغطية معزولة
تحمي الأغطية المعزولة الشبكة من الرياح ومن فقد الحرارة بالحمل. وهي فعّالة حتى نحو −10°C.
نظام ADENCO الحصري
نظام حصري مصمم خصيصاً لهندسة شبكة كواندا في البيئات الجبلية القاسية.
مبدأ التصميم:يضيف أخذ المناخ البارد في الحسبان عند مرحلة التصميم 15–30% إلى تكلفة الشبكة. أما أخذه في الحسبان بعد أول توقف شتوي فحسب فيكلف عادةً من 3 إلى 5 أضعاف ذلك المبلغ، إضافة إلى الإيرادات المفقودة أثناء التوقف.
تقنية منع تكوّن الجليد في شبكات مأخذ المياه: أبحاث مختبر الصقيع في NTNU، وآليات النوع الأول مقابل النوع الثاني، ومقارنة خمس طرق لمنع تكوّن الجليد، وقائمة تحقق للتصميم في المناخ البارد
كواندا مقابل التقنيات البديلة
| المعيار | شبكة قضبان ثابتة | شبكة حجز المخلفات (بتجريف آلي) | شبكة أسطوانية | شبكة الحزام المتحرك | شبكة السلك الإسفيني العاملة دون طاقة | كواندا ADENCO |
|---|---|---|---|---|---|---|
| عرض الفتحة | 25–150 مم | 6–25 مم | 0.5–3 مم | 3–10 مم | 0.5–3 مم | 0.5–2.0 mm (1.0 mm قياسي)؛ أضيق عند الطلب |
| الطاقة الكهربائية المطلوبة | لا يوجد | 1–5 كيلوواط | 2–8 كيلوواط | 3–10 كيلوواط | لا يوجد | لا يوجد |
| أجزاء متحركة | لا يوجد | محرك + ذراع كشط | محرك + أسطوانة | محرك + سلسلة | لا يوجد | لا يوجد |
| التنظيف الذاتي | لا | ميكانيكي | ميكانيكي | ميكانيكي | جزئي | نعم، يعمل دون طاقة |
| صيانة دورية | يومي–أسبوعي | فحص يومي | صيانة شهرية | صيانة شهرية | أسبوعي–شهري | فحص سنوي |
| تكلفة التشغيل السنوية | منخفضة | متوسطة | متوسطة إلى مرتفعة | مرتفعة | منخفضة | منخفضة جدًا |
| حماية الأسماك | لا توجد | جزئية | جيدة | جيدة | جيدة | ممتازة |
| العمر التصميمي | 20–30 سنة | 10–15 سنة | 10–15 سنة | 10–15 سنة | 20–25 سنة | بدون أجزاء تتعرض للبِلى |
لا توجد تقنية أخرى تعمل دون طاقة تحقق ترشيحًا دون 2 mm مع تنظيف ذاتي مستمر، وبلا استهلاك للطاقة، ومع حماية أسماك متأصلة.
شبكة كواندا مقابل الشبكة القضيبية مقابل الشبكة الأسطوانية: مقارنة كاملة: ست تقنيات عبر اثني عشر معياراً مع دليل اختيار حسب كل تطبيق
الصيانة: ما تُظهره أكثر من 10 سنوات من بيانات التشغيل
"ذاتي التنظيف" لا تعني "بلا صيانة". فالجريان القصّي عبر السلك الإسفيني المائل يجرف باستمرار كل المخلفات الطافية عن السطح: وهذه الآلية لا تتدهور مع الزمن. غير أن ثلاث عمليات بطيئة تتطلب متابعة دورية:
الترسبات المعدنية
في المياه العسرة (>200 mg/L CaCO₃)، تعمل الترسبات المعدنية من الكالسيوم والحديد والمنغنيز على تضييق عرض الفتحة الفعّال تدريجياً. فالفتحة بعرض 1.0 mm مع 0.2 mm من الترسبات المعدنية على كل وجه سلك تصبح 0.6 mm: أي انخفاض في القدرة الاستيعابية بنحو 40% خلال 3–5 سنوات.
الاتساخ البيولوجي
في المياه الدافئة الغنية بالمغذيات، قد يتكوّن غشاء حيوي على أسطح الأسلاك خلال فترات التدفق المنخفض الممتدة. ويحتجز الغشاء الحيوي الرواسب الناعمة، مكوّنًا ترسبات مركّبة.
استيطان الكائنات الحية الكبيرة
في بعض المواقع، تستوطن بلح الماء العذب أو البرنقيل (في المياه شبه المالحة) قضبان الدعم ومكونات الإطار على مدى فترات ممتدة.
جدول الصيانة الموصى به
| الفترة الزمنية | الإجراء |
|---|---|
| سنوياً | فحص بصري لسطح الشبكة وحالة الفتحات وهيكل الدعم وغرفة التجميع. |
| كل 2–3 سنوات | غسل بالضغط (100–150 bar) لإزالة الترسبات المعدنية والغشاء الحيوي. وفي مواقع المياه العذبة النظيفة، يمكن تمديد الفترة إلى 5 سنوات. |
| كل 5–10 سنوات | فحص تفصيلي لمقطع السلك الإسفيني بحثاً عن البِلى أو التآكل. تقييم تدهور القدرة الاستيعابية. |
| عند الحاجة | غسل بحمض خفيف (حمض الستريك أو حمض الفوسفوريك المخفف) للترسبات المعدنية الكثيفة في المياه العسرة. |
مقارنة تكاليف الصيانة السنوية
| التقنية | التكلفة السنوية النسبية | النشاط الأساسي |
|---|---|---|
| شبكة كواندا ADENCO | € | فحص سنوي + غسل بالضغط دوري |
| شبكة السلك الإسفيني العاملة دون طاقة (مغمورة) | € | فحص بواسطة غواص، تنظيف يدوي |
| شبكة حجز المخلفات (كشط ميكانيكي) | €€ | فحص يومي، تشحيم، استبدال أجزاء |
| شبكة الحزام المتحرك | €€€ | عمرة شهرية، استبدال السلسلة/الترس |
صيانة شبكة كواندا: أكثر من 10 سنوات من بيانات التشغيل: آليات الترسبات المعدنية، وإجراءات الغسل بالضغط، وبروتوكولات الغسل الحمضي، ونمذجة التكلفة على مدى 25 عاماً
التسعير وإجمالي تكلفة الملكية
تقدّم ADENCO تسعيراً خاصاً بكل مشروع لأن كل شبكة تُصمَّم لموقعها. فالمتغيرات التي تحدد التكلفة (عرض الشبكة، ودرجة المادة، وعرض الفتحة، ومعدات منع تكوّن الجليد، وتهيئة المصفوفة) تتباين تبايناً كبيراً بين المشاريع.
نطاقات أسعار استرشادية
| الفئة | النطاق المعتاد | مثال |
|---|---|---|
| ألواح لمحطات كهرومائية صغرى ذاتية الإنشاء | $200–600 | جاهزة الصنع، بمقاس ثابت، فولاذ مقاوم للصدأ 304، فتحة قياسية، بدون أعمال هندسية؛ سعر السوق للوح الواحد |
| شبكة كواندا بلوح واحد بتصميم خاص | €1,500–5,000 | مصممة للموقع، مادة مختارة، تحليل هيدروليكي |
| نظام احترافي متعدد الألواح | n × €1,500–5,000 | منظومة متعددة الألواح مع لوح التسريع وغرفة تجميع؛ n = عدد الوحدات، ويُسعَّر الإجمالي لكل مشروع |
| مشروع واسع النطاق | n × €1,500–5,000 | أنظمة بلدية أو صناعية تضم عشرات الوحدات؛ ويُسعَّر الإجمالي لكل مشروع |
التكلفة الإجمالية للملكية على مدى 25 عاماً
سعر الشراء أعلى عادةً من سعر الشبكة الميكانيكية التقليدية. وتتغير المقارنة عند النظر في التكلفة الإجمالية للملكية على مدى عمر خدمة يبلغ 25 عاماً:
| بند التكلفة | النظام الميكانيكي التقليدي | كواندا من ADENCO |
|---|---|---|
| التكلفة الرأسمالية | $5,000–30,000 | $10,000–50,000 |
| الكهرباء السنوية | $1,000–5,000 | $0 |
| الصيانة السنوية | $10,000–85,000 | $200–500 |
| عمرة (كل 5 سنوات) | $5,000–15,000 | $0 |
| الاستبدال (السنة 12–15) | $5,000–30,000 | غير مطلوب |
| تكلفة التشغيل على مدى 25 سنة | $250,000–2,000,000+ | $5,000–12,500 |
فترة الاسترداد النموذجية عند إحلال شبكة كواندا من ADENCO محل شبكة تقليدية: 1–3 سنوات (يعتمد على تكلفة الصيانة الحالية)
كم تبلغ تكلفة شبكة كواندا؟ تحليل سعري كامل وفق عشرة عوامل تكلفة ونموذج التكلفة الإجمالية للملكية (TCO) على مدى 25 عامًا
التصميم الخاص مقابل المنتج الجاهز
شبكات كواندا الجاهزة ذات المقاسات الثابتة التي تُباع جاهزة لسوق الطاقة الكهرومائية المصغّرة ذاتية البناء (فتحات ثابتة 1.5 mm، فولاذ مقاوم للصدأ 304، أبعاد قياسية) تفي بالغرض في تلك الأنظمة الصغيرة. أما في كل تطبيق آخر، فيجب تصميم الشبكة للموقع المحدد. وتحتاج إلى هندسة مخصصة عند تحقق أي مما يلي:
عملية التصميم لدى ADENCO في 6 خطوات
جمع بيانات الموقع
معدل التدفق، الضاغط المتاح، كيمياء المياه، نوع المخلفات الطافية، المتطلبات البيئية، قيود الموقع.
التحليل الهيدروليكي
تُحسب أبعاد الشبكة وعرض الفتحة وميل السلك وهندسة لوح التسريع للموقع المحدد.
اختيار المواد
تُطابَق درجة المادة مع كيمياء المياه باستخدام تركيز الكلوريد ودرجة الحموضة ودرجة الحرارة وتحليل PREN.
تقييم مكافحة تكوّن الجليد
تُراجع بيانات المناخ؛ وتُدرج تدابير منع تكوّن الجليد عند الحاجة.
التوثيق الهندسي
حسابات هيدروليكية كاملة، وشهادات المواد، ورسوم أبعاد، وبيانات المطابقة.
التصنيع والتسليم
تصنيع دقيق من الفولاذ المقاوم للصدأ بتفاوت في الفتحة قدره ±0.1 mm.
شبكات كواندا المصممة خصيصاً مقابل الجاهزة: إطار اتخاذ القرار، وأخطاء المواصفات الشائعة، وقائمة تحقق RFQ، ومتى تكفي الشبكة الجاهزة
إعادة تأهيل مآخذ المياه القائمة بشبكات كواندا
يمكن لمعظم منشآت مأخذ المياه القائمة استيعاب شبكة كواندا دون تعديل إنشائي. يصمّم فريقنا الهندسي كل شبكة لتطابق أبعاد القناة أو الهدّار أو غرفة المأخذ القائمة لديك وخصائصها الهيدروليكية. وتستغرق عملية إعادة التأهيل عادةً من 8 إلى 14 أسبوعاً، من التقييم الأولي إلى شبكة مركّبة وجاهزة للتشغيل.
بعد تركيب شبكة كواندا يمكن إزالة النظام الميكانيكي القديم بالكامل. فالمحركات ووحدات الإدارة ولوحات التحكم والتوصيلات الكهربائية التي كانت تخدم الشبكة القديمة لم تعد لازمة. وهذا يبسّط المنشأة ويلغي فئة صيانة كاملة من ميزانية التشغيل.
المرونة المناخية
صُمِّمت شبكات كواندا من ADENCO لمواصلة العمل خلال الظروف المناخية القصوى التي يتعرض لها مأخذ المياه:
الجفاف / التدفق المنخفض
تعمل عند أي تدفق يزيد عن الحد الأدنى. لا توجد مضخة يمكن أن تعمل جافة ولا محرك يمكن أن ترتفع حرارته. وينخفض الناتج بسلاسة مع تراجع التدفق.
الفيضان / مخلفات طافية غزيرة
تتعامل آلية التنظيف الذاتي مع موجات المخلفات الطافية دون تدخل يدوي. ويعود سطح الشبكة خاليًا من المخلفات الطافية خلال دقائق من انحسار الفيضان.
البرد الشديد / جليد الفرازيل
تمنع معدات منع تكوّن الجليد الانسداد. وتؤكد بيانات التشغيل من مواقع في النرويج أن الشبكات تنظّف نفسها من جديد بعد أحداث الجليد دون تدخل المشغّل.
انقطاع التيار الكهربائي
لا تستخدم الشبكة أي كهرباء، لذا لا يؤثر انقطاع التيار عليها. وهي تعمل بالطريقة نفسها تماماً بوجود تيار الشبكة الكهربائية أو بدونه.
الاستدامة
تحقق شبكات كواندا من ADENCO ما لا تضاهيه أي تقنية غربلة دقيقة تقليدية:
بدون استهلاك طاقة
0 كيلوواط ساعةلا حاجة إلى وصلة كهربائية لعملية الغربلة؛ ومعدات منع تكوّن الجليد الاختيارية هي الملحق الوحيد الذي يحتاج إلى طاقة. أما الشبكات التقليدية فتستهلك 8,700–70,000 كيلوواط ساعة سنوياً.
بدون أجزاء متحركة
0 مكوّنبدون محركات أو سلاسل أو مسننات أو محامل أو مواد تشحيم. العمر التصميمي تحدده مقاومة التآكل الكيميائي، لا التدهور الميكانيكي.
بدون مواد كيميائية
0 مواد كيميائيةلا مواد مخثّرة ولا مبيدات حيوية ولا مواد تنظيف. الفصل فيزيائي بحت: هندسة الفتحة وديناميكا الموائع.
متوافق مع LEED وBREEAM وأهداف الأمم المتحدة للتنمية المستدامة: الهدف 6 (المياه النظيفة والنظافة الصحية)، 7 (طاقة نظيفة وبأسعار معقولة)، 9 (الصناعة والابتكار والبنية التحتية).
الموارد الهندسية
أداة تحديد الأبعاد
أدخل معطيات مشروعك واحصل على توصية أولية بالشبكة خلال ثوانٍ.
حاسبة العائد على الاستثمار (ROI)
قارن تكلفة التملك الإجمالية بين كواندا ونظامك الميكانيكي الحالي.
المواصفات الفنية
مواصفات تفصيلية للطرازات الأربعة جميعها، ومعايير التصميم، وخيارات المواد.
قاعدة المعرفة
إجابات هندسية عن تقنية كواندا، وأداء الترشيح، والتطبيقات، والمقارنات.
الأسئلة الشائعة
إجابات عن الأسئلة المتكررة حول المنتجات والهندسة والتركيب والطلب والتسليم.
التنزيلات
أوراق بيانات فنية للمشروع، ورسوم فنية، وملفات CAD تصدر مع كل عرض سعر.
الأسئلة الشائعة
ما كمية المياه التي يمكن أن ما كمية المياه التي يمكن لشبكة كواندا تمريرها؟ شبكة كواندا؟
نحو 140 l/s لكل متر من عرض الهدّار على الهندسة المرجعية من USBR في الظروف القياسية (فتحة 1.0 mm، ميل 5°، ضاغط مائي كافٍ)، أي أن شبكة بعرض 2 متر تمرّر نحو 280 l/s. وهذه هي القيمة المرجعية المنشورة في القطاع؛ أما سلاسل ADENCO نفسها فمقننة عند 35 و67 و150 l/s لكل متر من العرض لطرازات ADENCO-45 وADENCO-70 وADENCO-127. وللتدفقات الأعلى، تصمم ADENCO مصفوفات متعددة الألواح. وقد ورّدنا في أكبر طلبية مفردة 64 شبكة عبر شبكة مآخذ إحدى شركات المياه، ويشغّل أكبر موقع مفرد 28 شبكة في محطة كهرومائية واحدة في أنطاليا.
هل تنظّف شبكات كواندا نفسها فعلاً؟
نعم، تنظّف الشبكة نفسها من المخلفات الطافية على سطحها. فالجريان القصّي عالي السرعة عبر السلك الإسفيني المائل يجرف باستمرار الأوراق والأغصان والطحالب والرواسب والمواد العضوية عن وجه الشبكة. أما الترسبات المعدنية والاتساخ البيولوجي فتتطلب غسلاً دورياً بالماء المضغوط (كل 2–5 سنوات عادةً)؛ والمتابعة الروتينية هي تنظيف يدوي واحد في كل موسم وفحص سنوي.
ما الحد الأدنى للضاغط المطلوب؟
نحو 450 mm، وهو ارتفاع السقوط لأصغر شبكة ADENCO. ووفقًا لدليل تصميم كواندا الصادر عن USBR (Wahl، 2003، التقرير R-2003-03)، يجب أن يتسارع الجريان على ارتفاع سقوط الشبكة قبل مروره عبر فتحات السلك، لذا فإن ارتفاعات السقوط الأقل من 450 mm تقلل الأداء. ويُعد الضاغط المتاح بين 600–1,000 mm معتادًا في التطبيقات القياسية؛ أما المواقع ذات الضاغط الأقل فينبغي أن يراجعها مهندسونا.
هل هناك حد أدنى لعرض الشبكة؟
لا نوصي بشبكات مفردة يقل عرضها عن 150 mm، لأن الجريان على وجه الشبكة يصبح غير منتظم دون هذا العرض. وقد أثبتت أصغر وحدة قياسية، ADENCO-45-0.15 (150 mm، ~5 l/s)، جدارتها في التشغيل؛ أما المياه كثيرة المخلفات الطافية فننصح فيها باختيار العرض الأكبر التالي.
هل يمكن لشبكات كواندا العمل في ظروف التجمد؟
نعم، يمكنها العمل في ظروف التجمد مع معدات مناسبة لمنع تكوّن الجليد. تقدّم ADENCO خمس طرق لمنع تكوّن الجليد: التسخين الكهربائي، وإعادة تدوير المياه الدافئة، وناشرات الهواء الساخن، والأغلفة المعزولة، ونظامنا الخاص لمنع تكوّن الجليد.
هل شبكات كواندا آمنة للأسماك؟
نعم، فهي مصمَّمة بما يحقق حماية الأسماك. ولأن الشبكة تعمل بالطفح الثقالي دون أي شفط، تكون سرعة الاقتراب من المسطح المائي معدومة. وباقتران ذلك مع عروض فتحات تصل دقتها إلى 0.5 mm، يمكن توريد شبكات ADENCO لتلبية معايير حماية الأسماك في المادة 316(b) الأمريكية، وتوجيه إطار المياه في الاتحاد الأوروبي، ولوائح ثعابين المياه في المملكة المتحدة، وإرشادات موراي-دارلينغ الأسترالية.
ما هو العمر الافتراضي لشبكة كواندا؟ شبكة كواندا؟
الشبكة هيكل ملحوم من الفولاذ المقاوم للصدأ لا يضم مكوّنات ميكانيكية معرّضة للبلى، لذا يتحدد العمر التشغيلي بمقاومة التآكل لا بالعطل الميكانيكي. ولهذا فإن اختيار المادة بما يتوافق مع كيمياء المياه لديكم هو العامل الحاسم.
كم تبلغ تكلفة شبكة كواندا؟
تتراوح تكلفة وحدة شبكة ADENCO الواحدة بين €1,500 و€5,000 تسليم المصنع، تبعًا لعرض الفتحة ودرجة المادة وأبعاد الشبكة وعدد الوحدات. أما الإجمالي لمأخذ مياه كامل فيعتمد على عدد الوحدات والأعمال الخرسانية وقضبان الحماية؛ ونقدّم عرض سعره لكل مشروع على حدة. ومع انعدام استهلاك الكهرباء وانتفاء الصيانة الميكانيكية، تبلغ تكلفة التملك على مدى 25 عامًا جزءًا يسيرًا من تكلفة الغربلة الميكانيكية التقليدية؛ وتتوقف فترة الاسترداد على ما تحل الشبكة محله، وتُحسب بأرقامكم أثناء مراجعة المهندس.
كيف أحصل على عرض سعر من ADENCO؟
تواصل مع فريقنا الهندسي وزوّده ببيانات موقعك: التدفق التصميمي، والضاغط المتاح، وكيمياء المياه، ونوع التطبيق. تقدم ADENCO عرضاً هندسياً تفصيلياً خلال 1–2 يوم عمل.
ابدأ مشروعك
تبدأ كل شبكة كواندا من ADENCO ببيانات موقعك وتنتهي بشبكة مصمَّمة بدقة تعمل طوال عمرها التصميمي. زوّدنا بمعدل التدفق التصميمي والضاغط المتاح وكيمياء المياه ونوع التطبيق.
يردّ فريق الهندسة في ADENCO بعرض فني خاص بالمشروع خلال 1–2 يوم عمل. أدرج معدل التدفق التصميمي والضاغط المتاح وكيمياء المياه ونوع التطبيق للحصول على أسرع رد. أكثر من 500 مشروع منفَّذ منذ 2013. حاصلة على شهادتي ISO 9001 و ISO 10002.
