تأثير كواندا مبدأ من مبادئ ديناميكا الموائع اكتُشف عام 1910. استخدمناه لبناء أكثر تقنيات مآخذ المياه موثوقية في السوق.

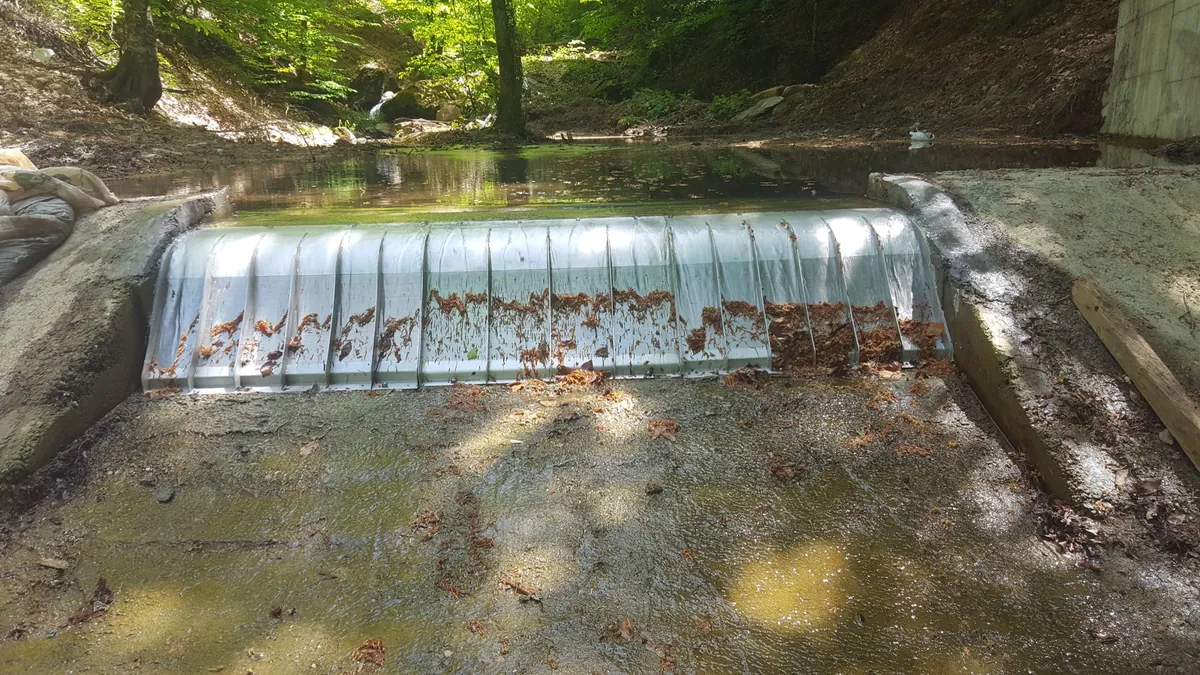

المراحل 01 إلى 03. تتدفق المياه فوق الحافة العلوية للهدّار، وتتسارع نازلة على وجه الشبكة، وتمر عبر الفتحات في أثناء ذلك. أما المخلفات الطافية التي تحملها المياه فتواصل انزلاقها حتى الحافة السفلية.
المرحلة 04. في البداية يكون صمام المخرج مغلقاً، فترتفع المياه المغربلة داخل الحجرة وتفيض من أسفل الشبكة. وعندما يفتح فني الموقع الصمام، يتوقف الفيض: فكل لتر تستقبله الشبكة يخرج عندئذ عبر أنبوب التغذية.
كيف تعمل
ترشيح من أربع مراحل
01
لوح التسريعتُوجَّه المياه إلى لوح تسريع أملس في أعلى الشبكة. وقد حُسبت هندسة اللوح للحصول على توزيع سرعة دقيق قبل ملامسة سطح الشبكة.
02
تفعيل تأثير كواندامع جريان المياه فوق سطح الشبكة المنحني، يدفع تأثير كواندا، وهو مبدأ أساسي في ديناميكا الموائع، غشاء الماء إلى الالتصاق بالشبكة والمرور عبر الفتحات (الفراغات بين الأسلاك الإسفينية ذات المقطع على شكل V).
03
طرد المخلفاتيضمن انحناء الشبكة وزاوية ميلها أن تُحمل المخلفات الطافية والأوراق والرواسب والكائنات المائية فوق سطح الشبكة بفعل الجاذبية والزخم. لا حاجة إلى تنظيف ميكانيكي.
04
تجميع المياه النظيفةتُجمع المياه المرشّحة في القناة الواقعة أسفل الشبكة. ومن هناك تنساب بالجاذبية نزولاً، دون ضخ، إلى أنبوب مأخذ المياه أو خزان التخزين، دون الحاجة إلى طاقة خارجية في أي مرحلة من مراحل العملية.
في الموقع
الشبكة نفسها في الظروف الثلاثة التي تحدد ما إذا كان المأخذ يعمل: الجريان الطبيعي، وأوراق الخريف، والفيضان

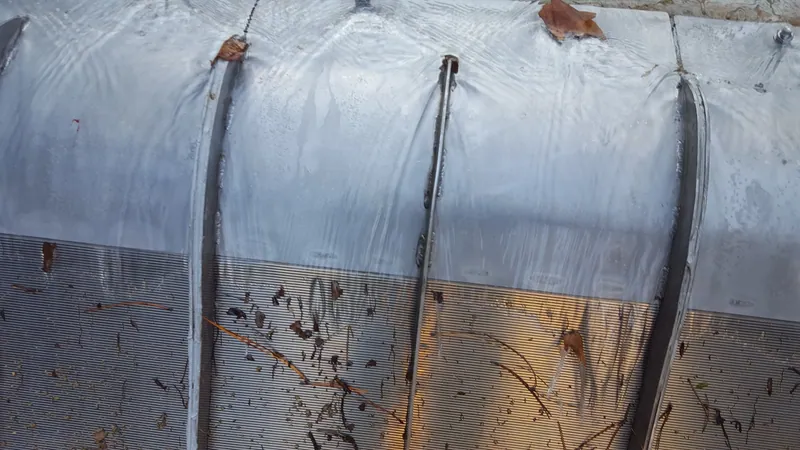

تأثير كواندا عن قرب. تغادر المياه لوح التسريع، وتلتصق بالسلك الإسفيني المنحني، وتمر عبر فتحات يبلغ عرضها نحو مليمتر واحد.

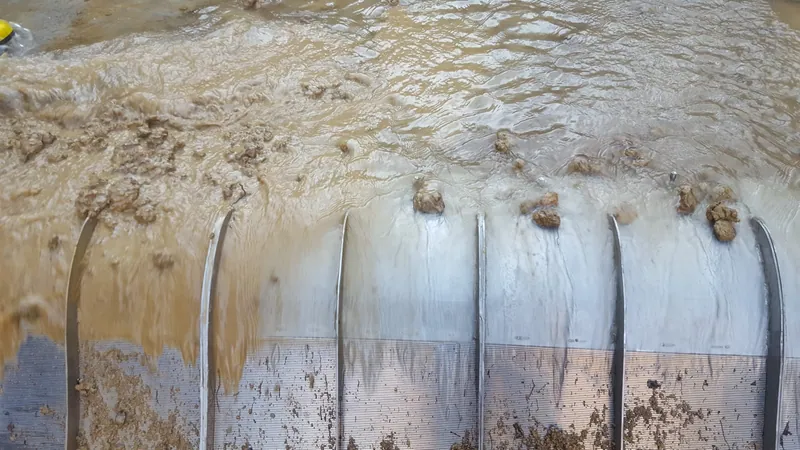

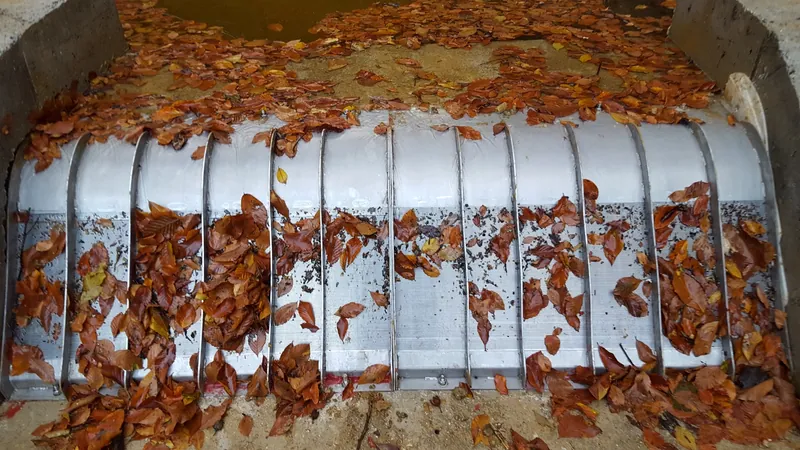

تساقط أوراق الخريف عند مأخذ تابع لـ BUSKI (إدارة مياه وصرف صحي بورصة). تنزلق الأوراق على وجه الشبكة وتخرج من حافتها السفلية بدلًا من أن تسدّها. ولا يمكن لشبكة القضبان الثابتة أن تمرر الأوراق فوقها بهذه الطريقة.جريان فيضاني عالي العكارة يحمل كتلًا من الرواسب. تنسدّ المآخذ التقليدية في هذه الظروف تحديدًا، وهي الظروف التي يكون فيها توليد الطاقة وإمداد المياه في أشد الأهمية.
المزايا
لماذا تتفوق كواندا على كل البدائل
مقارنةً بالشبكات الأسطوانية الدوارة وشبكات حجز المخلفات والمرشحات الميكانيكية، تقدم شبكات كواندا أداءً متفوقًا بتكلفة تشغيل معدومة.
ذاتي التنظيفترفض هندسة سطح الشبكة جميع المخلفات تلقائيًا. لا أمشاط ولا فرش ولا هواء مضغوط. تنظّف الشبكة نفسها باستمرار أثناء التشغيل.
لا استهلاك للطاقةتعمل عملية الترشيح بأكملها بالجاذبية. لا مضخات، ولا محركات، ولا مصدر طاقة خارجي. وتكلفة التشغيل تكاد تكون معدومة.
صيانة في حدها الأدنىبدون أجزاء متحركة يعني بلا تآكل وبلا قطع تبديل. والصيانة في حدها الأدنى: تنظيف يدوي عادةً عند تغيّر الفصول، بحسب ظروف الموقع. ولأنه لا يوجد جزء ميكانيكي يمكن أن يتعطل، يعتمد العمر التشغيلي على اختيار المادة، التي نحددها بما يوافق كيمياء المياه.
تصميم مخصصتُصمَّم كل شبكة وفق ظروف كل موقع: معدل التدفق، ونوع المخلفات، ودرجة الحرارة، وقيود التركيب. لا منتجات قياسية جاهزة.
الامتثال البيئيجميع عروض الفتحات تحمي الأسماك وسائر الكائنات المائية؛ بينما توفر أضيق الفتحات هذه الحماية لـ أصغر الأنواع. ويمكن توريد شبكات ADENCO بما يستوفي أشد اللوائح البيئية صرامة في حماية الأسماك وسحب المياه.
التشغيل في جميع الظروف الجويةيمنع الهيكل المصنوع من الفولاذ المقاوم للصدأ ومقطع السلك على شكل حرف V تكوّن الجليد والانسداد في المناخات شديدة البرودة.
نظرة عامة فنية
مبادئ التشغيل الأساسية
مبدأ التشغيلتأثير كواندا الهيدروديناميكي
متطلبات الطاقةلا شيء: الجاذبية فقط
أجزاء متحركةلا يوجد
مقطع السلكسلك إسفيني بمقطع على شكل V (فولاذ مقاوم للصدأ)
نطاق عرض الفتحة0.5 إلى 2.0 مم (1.0 مم قياسي)؛ فتحات أضيق عند الطلب
زاوية الميل5° قياسي؛ وتتوفر من 3° إلى 7°
طريقة الترشيحغربلة سطحية
ذاتي التنظيفمستمر، ويعمل دون طاقة
لقطات من مآخذ مياه مركّبة
تأثير كواندا في مقاطع فيديو
أربعة مقاطع قصيرة من مآخذ مياه مركّبة: المخلفات الطافية وهي تُجرف عن وجه الشبكة، وقضبان الحماية (قضبان من الفولاذ المقاوم للصدأ مركّبة أمام السلك الإسفيني لتتلقى صدمات الصخور والأخشاب) أثناء فحصها بعد فيضان، والتنظيف اليدوي الموسمي، وما يحدث عندما يتجاوز التدفق التدفق التصميمي.

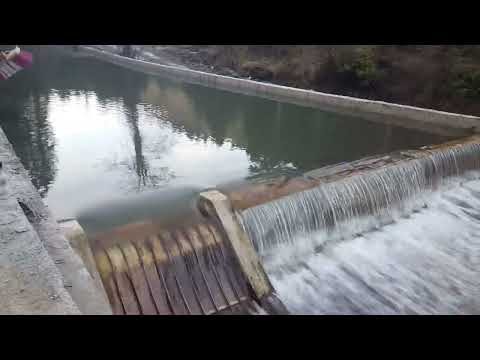

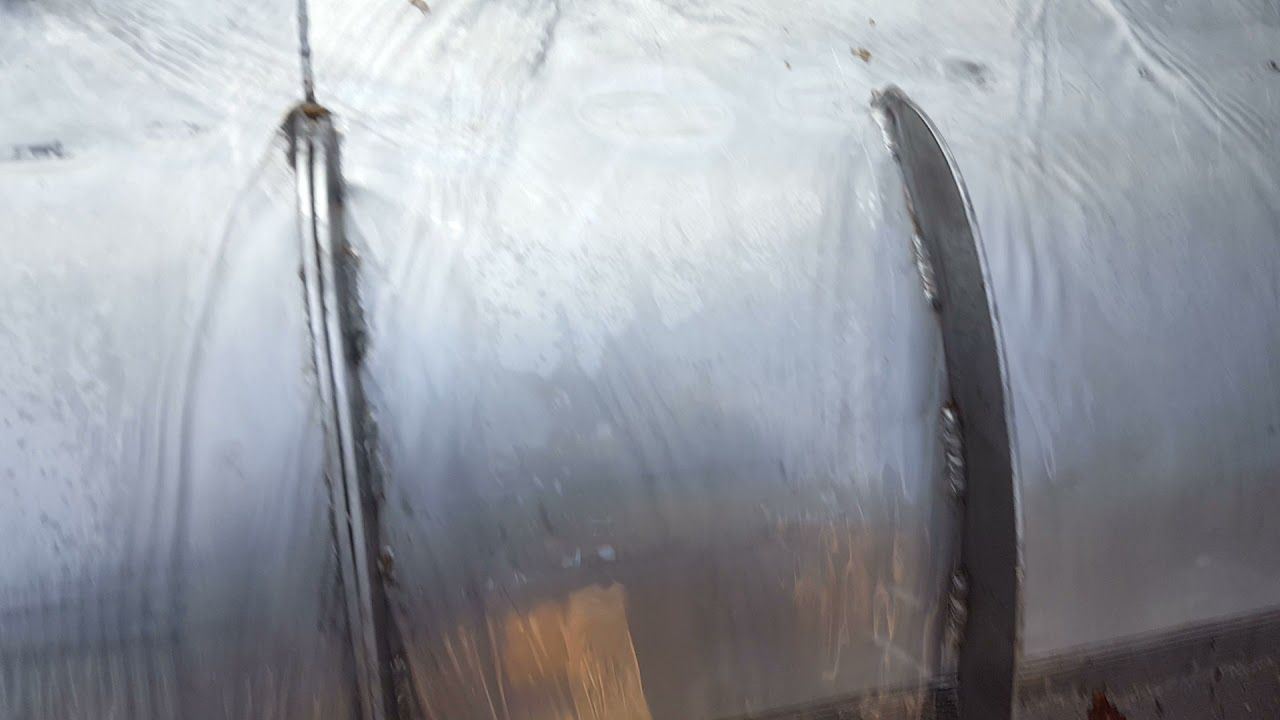

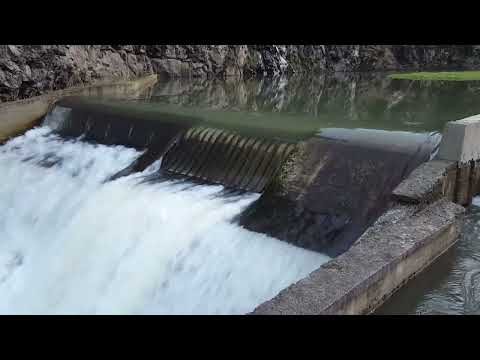

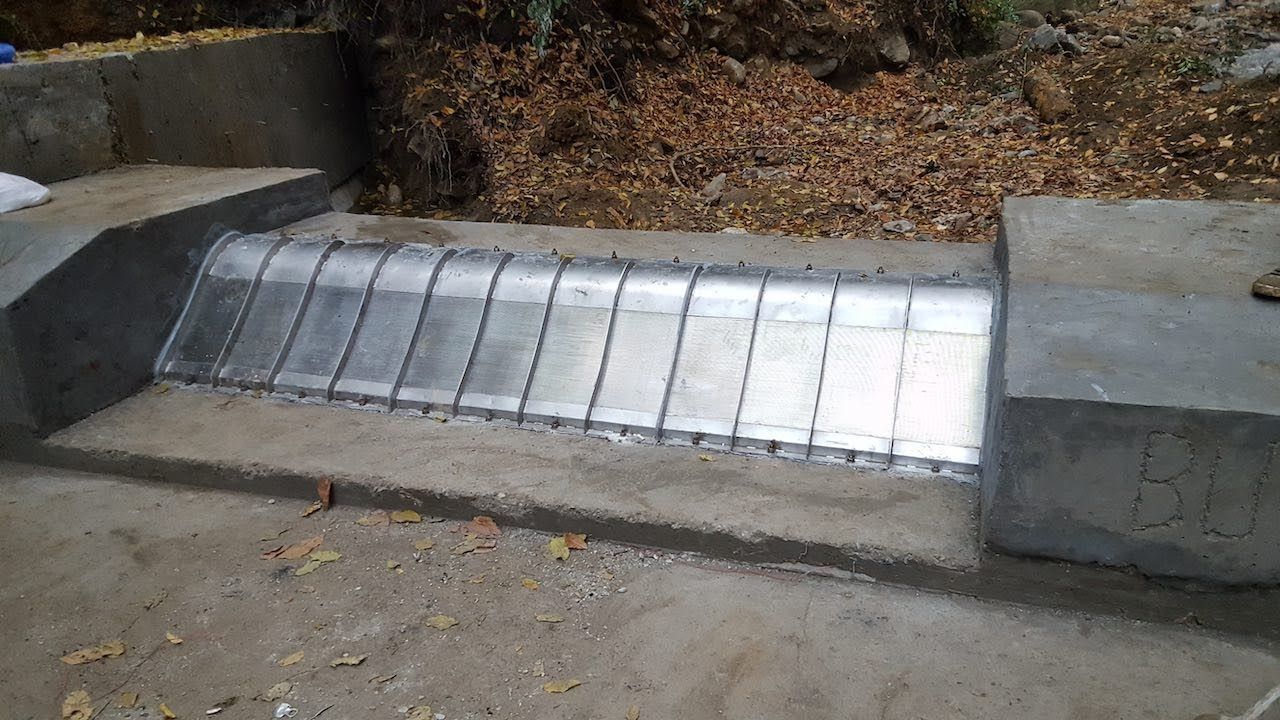

إبعاد المخلفات الطافية الصغيرة عن وجه الشبكةالأوراق المتساقطة والمخلفات الطافية الصغيرة التي تصل إلى وجه شبكة كواندا تنجرف فوق الفتحات وتخرج عن اللوح المنحدر أسفل الشبكة، بدلاً من أن تُحدث انسداداً فيها.قضبان الحماية بعد فيضانمأخذ مياه للري قرب إينيغول، بورصة، جرى فحصه بعد عشرة أشهر من بدء التشغيل وعقب فيضان مباشرة: المياه المحتجزة خلف الهدّار مليئة بالصخور والرمل، وتستقر كتل صخرية على قمة الهدّار، والسلك الإسفيني أسفل قضبان الحماية (قضبان من الفولاذ المقاوم للصدأ مثبّتة أمام السلك الإسفيني تتلقى ارتطام الصخور والأخشاب) سليم ولا تزال المياه تمر من خلاله.التنظيف اليدوي لشبكة كوانداالتنظيف اليدوي الموسمي: فرك السلك الإسفيني بفرشاة بلاستيكية خشنة هو كامل روتين الصيانة. لا أدوات خاصة، ولا حاجة إلى إيقاف مأخذ المياه.مرور التدفق الفائض فوق شبكة كوانداالتدفق الزائد عن التدفق التصميمي يمر فوق وجه الشبكة ويواصل جريانه إلى أسفل المجرى، بدلاً من أن يتراكم خلف مأخذ المياه.
هل أنت مستعد لاختيار شبكة كواندا؟
استخدم أداة تحديد الأبعاد للحصول على توصية مبدئية فورية، أو تواصل مع فريقنا مباشرة.
