- Einsatzbereich
- Bewässerung
- Land
- Türkei
- Projekttyp
- Neubau
- Bemessungsdurchfluss
- 105 l/s
- Modell
- 3 x ADENCO-45-1
- Anzahl der Rechen
- 3
- Werkstoff
- Edelstahl 304, mit Schutzstäben
- Inbetriebnahme
- 2017
- Auftraggeber
- BUSKI (Wasser- und Abwasserverwaltung Bursa)
Überblick
BUSKI, die Wasser- und Abwasserverwaltung der Großstadtgemeinde Bursa, ließ 2017 in der gesamten Provinz eine Reihe kleiner Flusswasserfassungen für dörfliche Bewässerungssysteme errichten. Die Bewässerungsanlage Muratbey bei İnegöl ist eine davon: eine Ausleitung von 105 l/s an einem Waldbach, ausgeführt vom Auftragnehmer TOKİN İnşaat, mit drei nebeneinander in einem Betonwehr montierten ADENCO-45-1 Rechen. Da der Fluss bei Hochwasser Gestein und Treibholz mitführt, wurden die Rechen mit Schutzstäben ausgestattet: Edelstahlstäbe, die vor dem Keildraht montiert sind, über die Rechenfläche nach unten verlaufen und den Aufprall von allem aufnehmen, was der Fluss gegen das Wehr trägt.

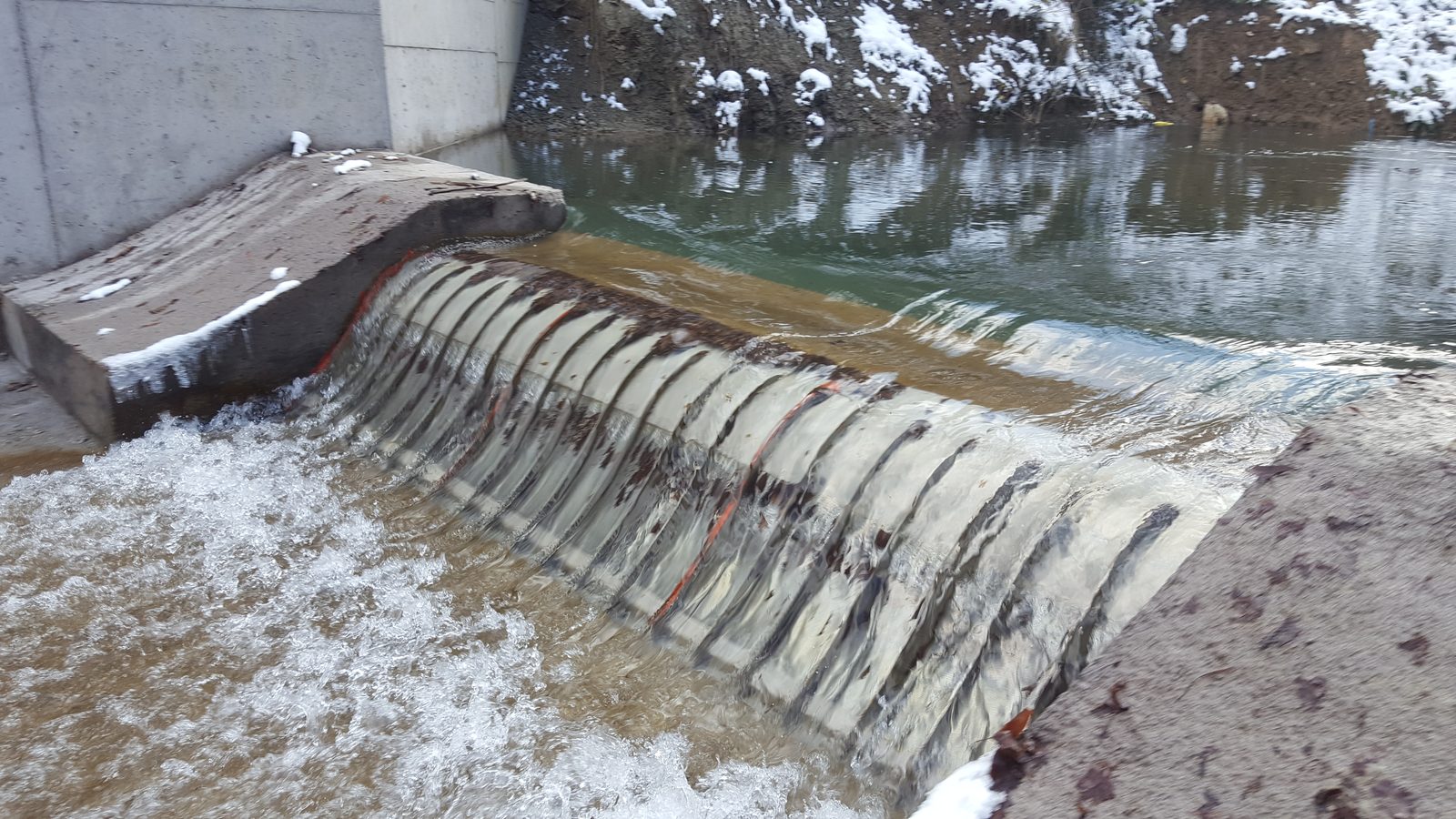

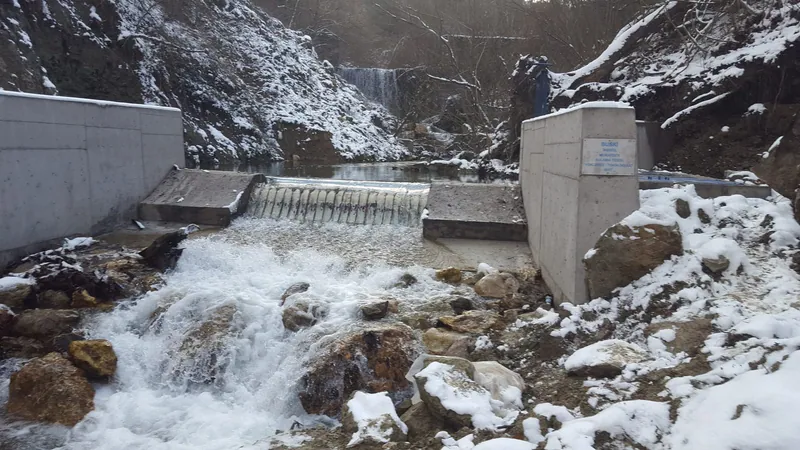

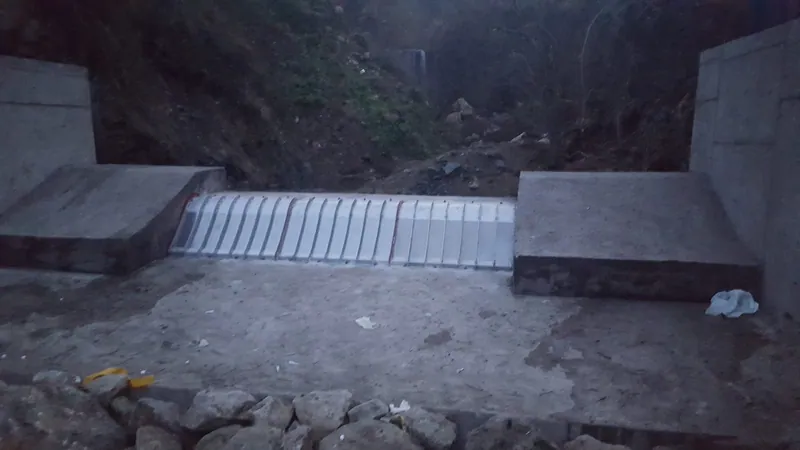

ADENCO fotografierte die Wasserfassung bei der Inbetriebnahme Ende November 2017, als das Becken hinter dem Wehr noch leer war, und erneut Ende Januar 2018, zwei Monate nach der Inbetriebnahme, im Betrieb unter Schnee. Ende August 2018, nachdem starker Regen den Fluss in Hochwasser versetzt hatte, kehrte ADENCO zur Inspektion zurück. Diese Inspektion ist Gegenstand des Videos auf der Seite Technologie und dieser Seite.

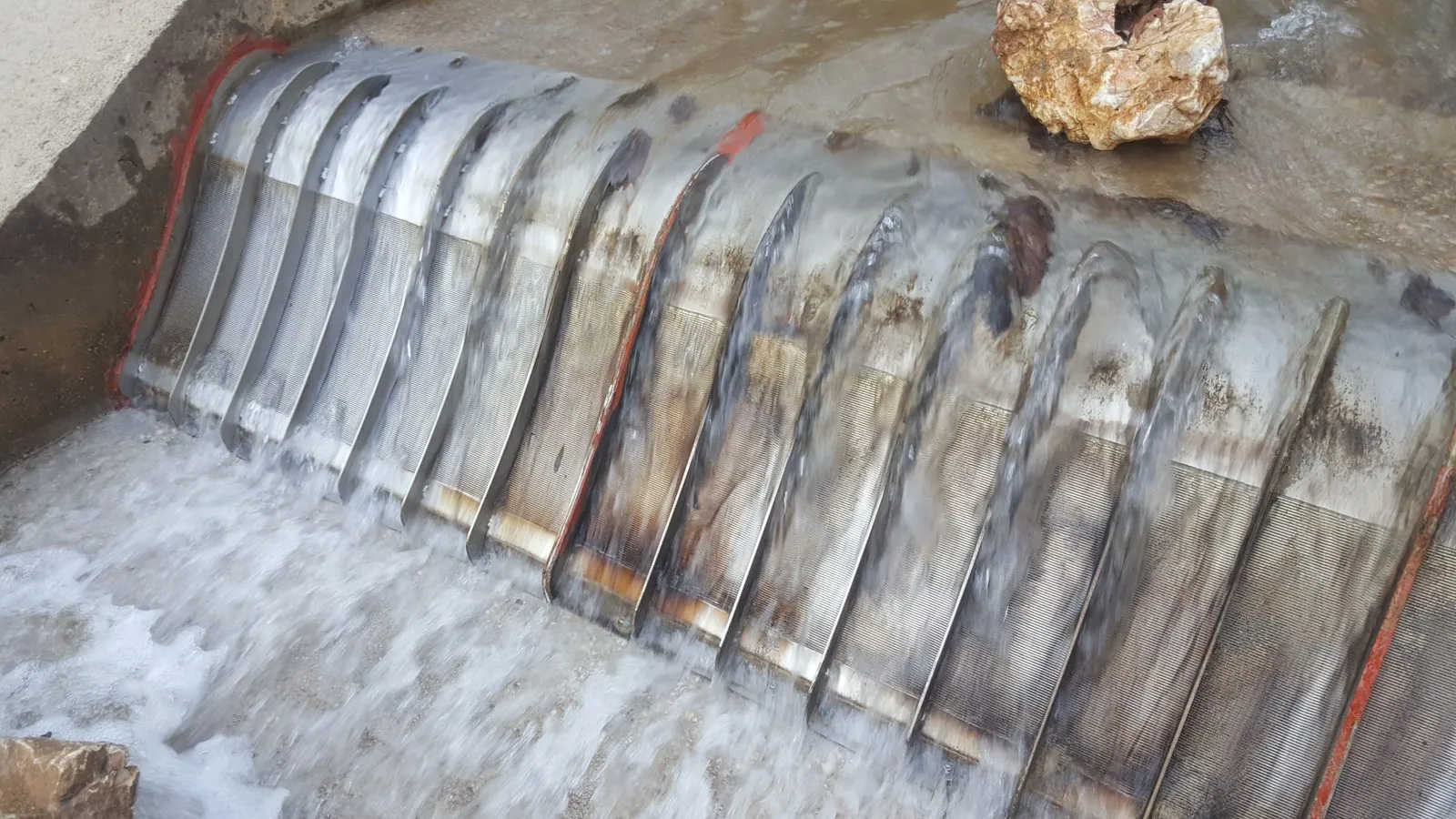

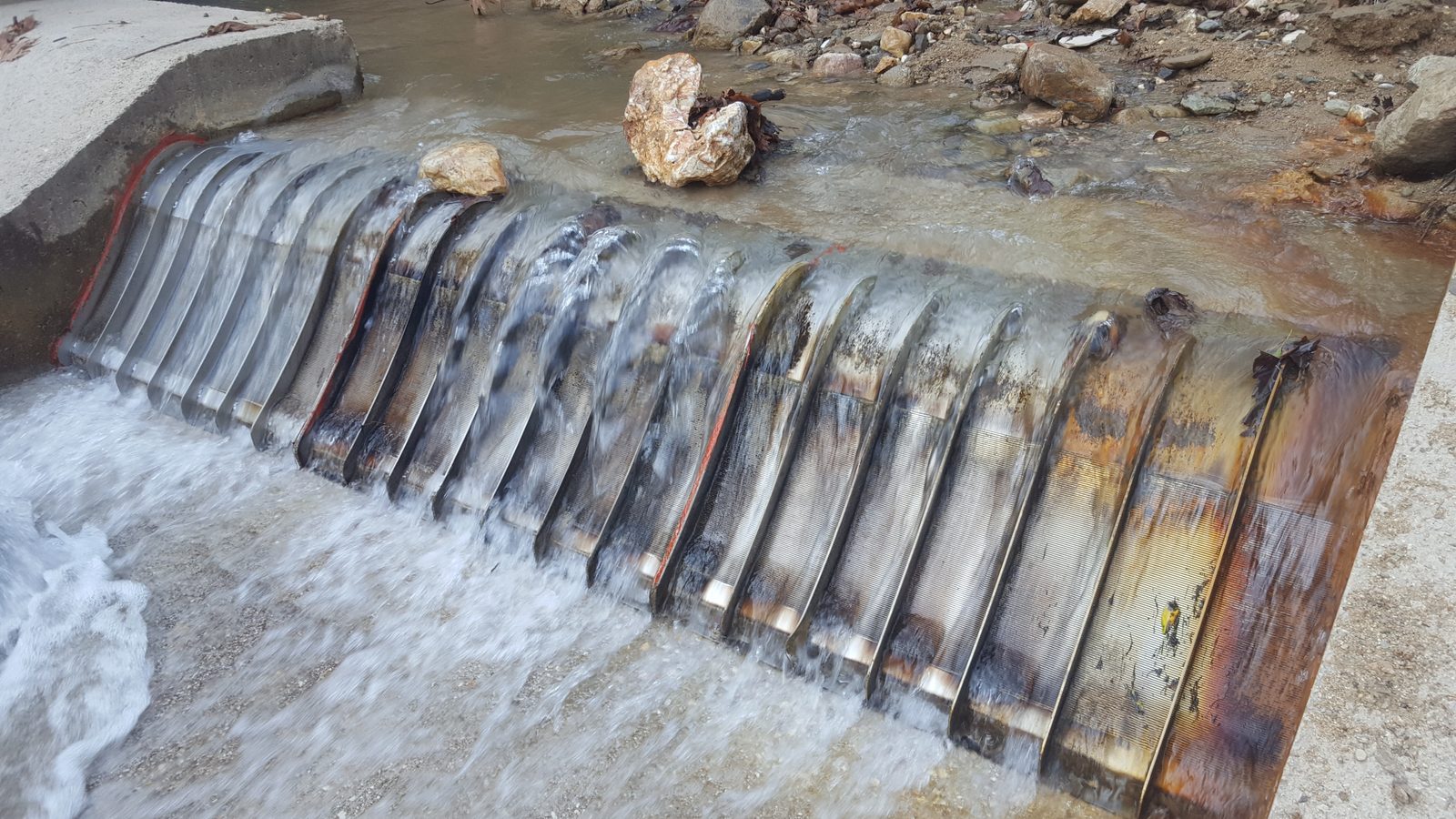

Das bei der Inbetriebnahme leere Becken hinter dem Wehr war bis zur Wehrkrone mit Gestein, Kies, Sand und Erde gefüllt. Felsblöcke waren über die Rechenfläche gerollt, und mehrere lagen zum Zeitpunkt der Aufnahmen noch auf der Wehrkrone. Die Schutzstäbe nahmen den Aufprall auf: Die darunterliegenden Keildraht-Paneele waren unbeschädigt, der Rechen ließ Wasser durch die Spalte, und in der Versorgungsleitung stromabwärts floss Wasser. Zwischen dem Hochwasser und der Inspektion hatte niemand die Wasserfassung gereinigt oder repariert.
Ein Coanda-Rechen ist nicht auf das Becken hinter dem Wehr angewiesen. Das Wasser gelangt als dünner Film über die Wehrkrone auf den Rechen, und die Siebung findet auf der Rechenoberfläche statt; ein mit Sediment gefülltes Becken hält die Wasserfassung daher nicht auf. Der Wasserversorger räumt das Becken nach einem Hochwasser üblicherweise vom Sediment frei, und das ist gute Praxis, doch die Inspektion in Muratbey zeigt, dass die Wasserfassung bis zur Räumung des Beckens Wasser liefert. Ein herkömmlicher Stabrechen (feststehend) mit einer versandeten Einlaufkammer dahinter hätte den Betrieb eingestellt.

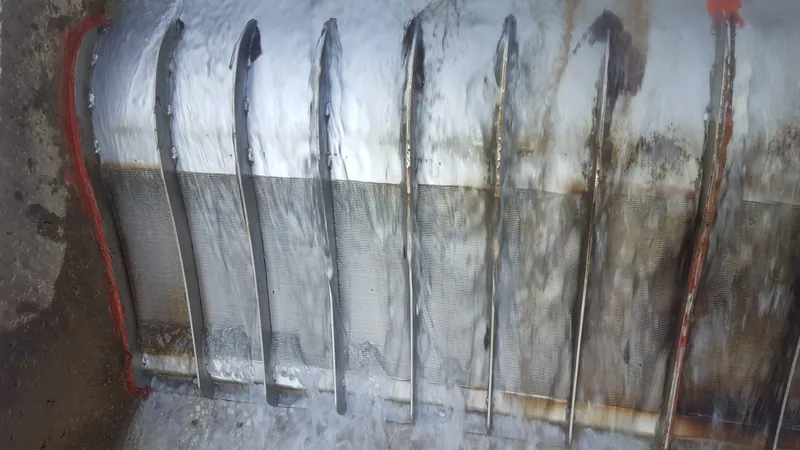

Die Inspektion dokumentierte außerdem einen braunen bis schwarzen Belag auf den Schutzstäben und, schwächer, auf dem Keildraht, sichtbar auf den Fotos unten. ADENCO legte die Fotos seinem Edelstahllieferanten zur Beurteilung vor; die Bewertung lautete: ein Oberflächenbelag aus im Fluss mitgeführtem Material, keine Korrosion des Edelstahls 304, durch Reinigung entfernbar. Ein Belag dieser Farbe ist typisch für Eisen und Mangan, die Wasser aus Waldbächen gelöst mitführt und auf jeder überströmten Oberfläche ablagert (das Flussbett am Standort hat dieselbe Farbe), und die eisen- und manganoxidierenden Bakterien in Fluss-Biofilmen reichern beide Metalle auf untergetauchten Oberflächen an. Der Belag wurde mit einer Phosphorsäurewäsche entfernt, der Standardbehandlung für solche Beläge: Phosphorsäure löst Eisenoxide, ohne die Chromoxidschicht anzugreifen, die dem Edelstahl seine Korrosionsbeständigkeit verleiht.

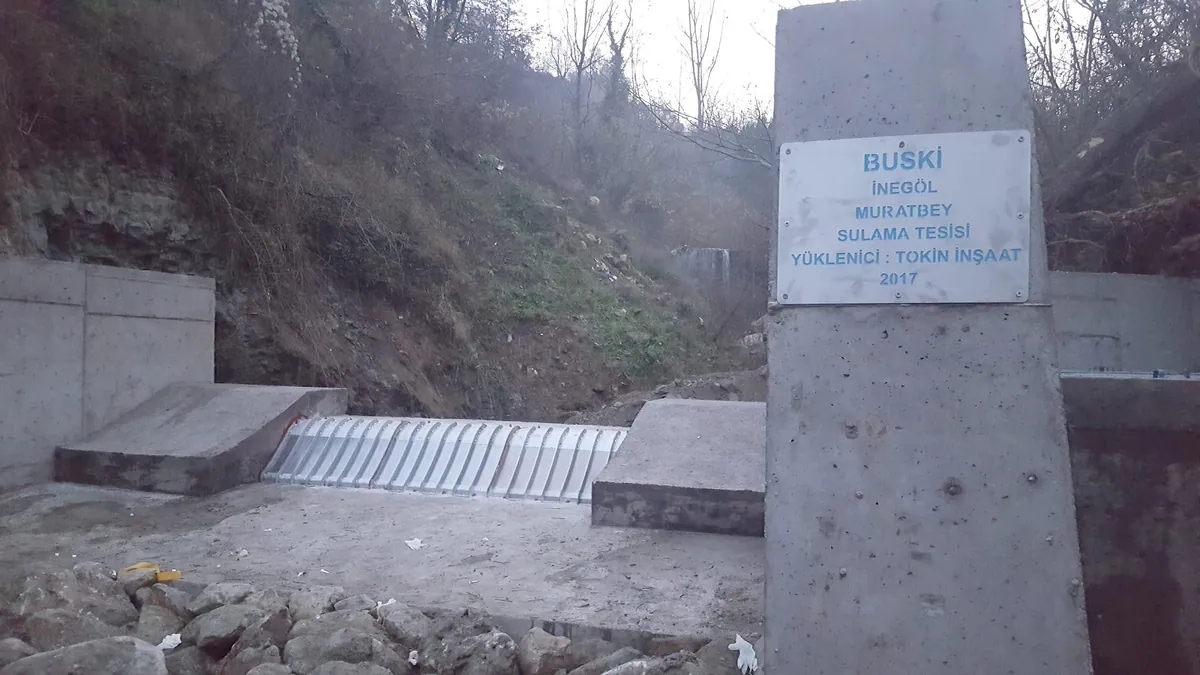

Die Galerie ist chronologisch geordnet: Inbetriebnahme im November 2017, der erste Winter im Januar 2018, das Bauschild und zwei Fotografien von der Inspektion nach dem Hochwasser im August 2018.
Ergebnisse
Galerie
Geliefert mit ISO 9001-Dokumentation, Werkstoffzeugnissen nach EN 10204 3.1 sowie Verfahren für Werks- und Standortabnahmeprüfung (FAT/SAT).
