Vergleichen Sie die Spezifikationen von ADENCO-45, -70, -127 und dem vormontierten ADENCO-BOX
| Parameter | ADENCO-45Kompakt | ADENCO-70Standard | ADENCO-127Hohe Kapazität | ADENCO-BOXVormontiert |
|---|---|---|---|---|
| Kapazität je Meter Breite | 35 l/s | 67 l/s | 150 l/s | Angabe je Einheit, nicht je Meter |
| Kapazität je Einheit | 5–35 l/s | 25–100 l/s | 37.5–225 l/s | 5–100 l/s |
| Absturzhöhe | 450 mm | 700 mm | 1,270 mm | Innerhalb des geschlossenen Gehäuses |
| Typischer Einsatz | Trinkwasser, Landwirtschaft, Bewässerung, Fischzuchtanlagen | Landwirtschaft, Trinkwasser, Wasserkraft, Nachrüstung, Abwasser | Große Wasserkraft, Bewässerung, Abwasser, Nachrüstung | Trinkwasser, Landwirtschaft, Wasseraufbereitungsanlagen, Abwasser |
Gemeinsame Merkmale

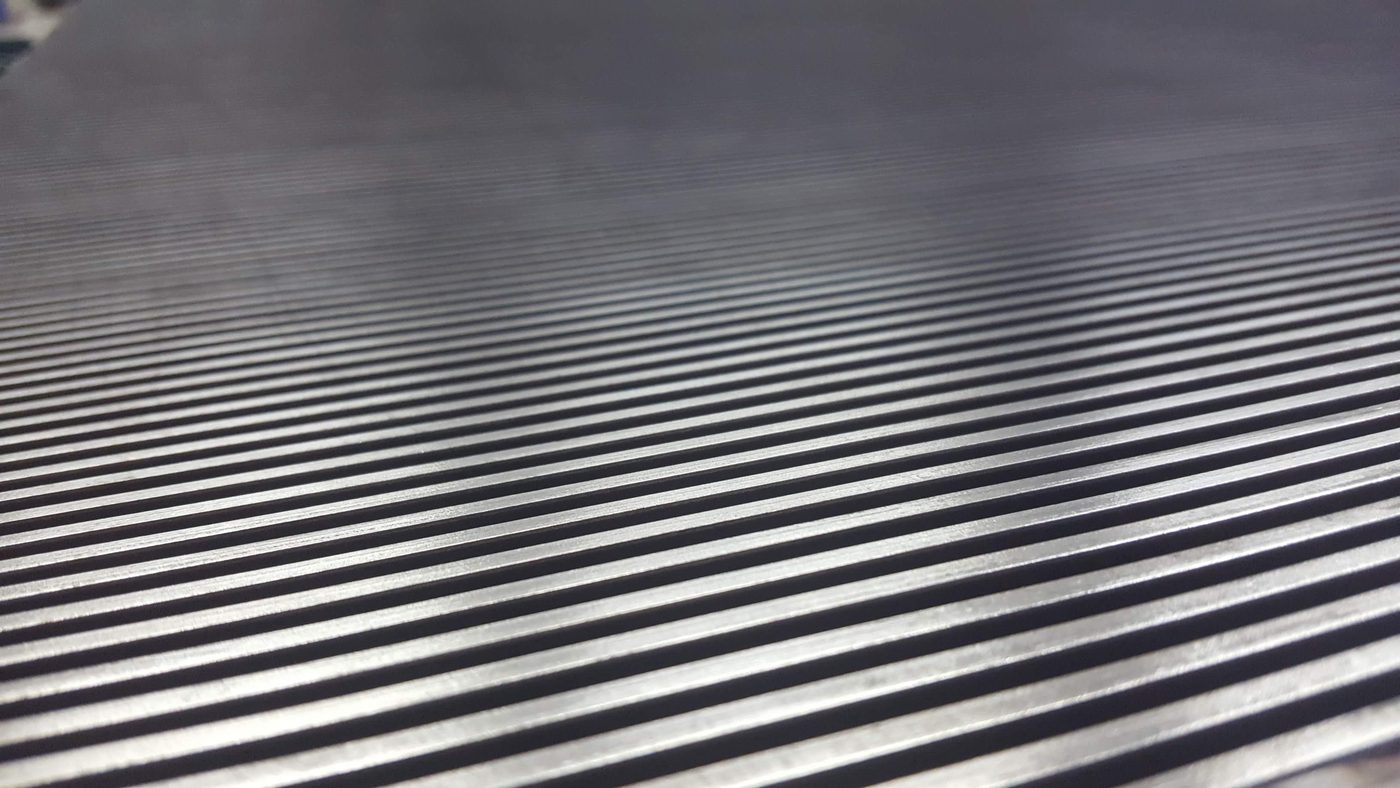

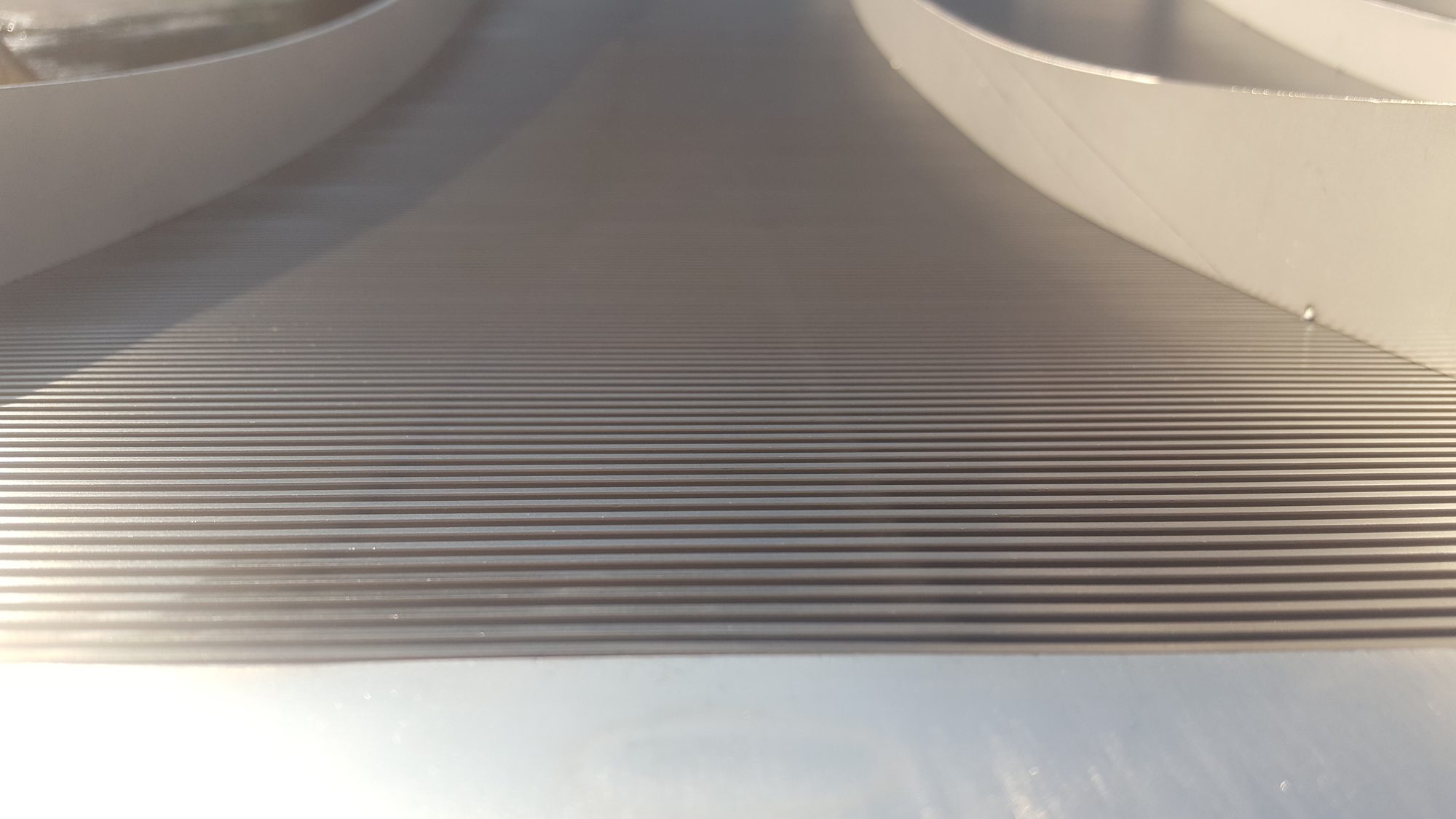

- Spalt
- 0,5 bis 2,0 mm (1,0 mm Standard); engere Spalte auf Anfrage
- Werkstoff
- Edelstahl 304 standardmäßig; 304L, 316, 316L, Duplex und Super-Duplex auf Anfrage
- Lieferzeit
- typisch 2–4 Wochen
- Höhere Durchflüsse
- Die Einheiten werden nebeneinander angeordnet; in Reihe erreichen mehrere ADENCO-127-Einheiten bis zu 6.500 l/s
Abmessungen von Rechen und Betonbauwerk
Die vier Baureihen im gleichen Maßstab nebeneinander dargestellt. Die Kanalbreite ist die lichte Öffnung, die Ihr Tiefbauunternehmer unterhalb des Rechens in Beton ausbildet; sie wird daher in der Regel benötigt, bevor der Rechen bestellt wird. Die Kapazitäten sind für den Standardspalt von 1 mm angegeben. Breiten über die unten aufgeführten Größen hinaus werden auf Bestellung gefertigt, und Absturzhöhe und Länge des Rechens ändern sich innerhalb einer Baureihe nicht, unabhängig davon, wie breit die Einheit ist.

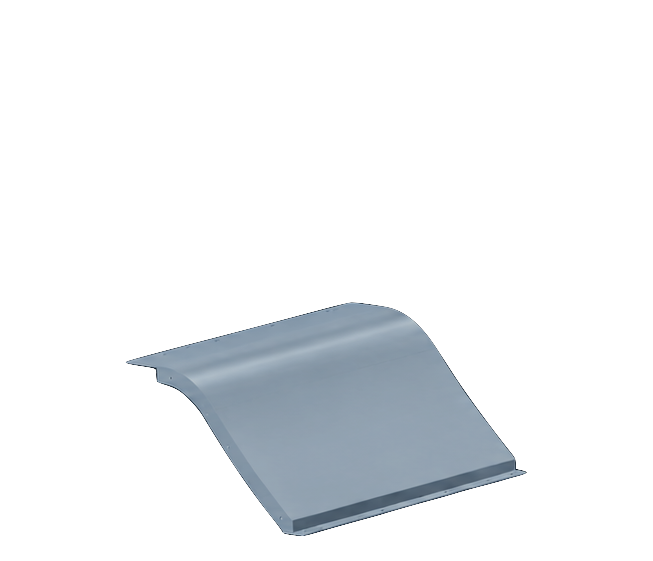

ADENCO-45
Kompakt- Absturzhöhe
- 450 mm
- Länge
- 730 mm
- Kanalbreite
- 450 mm
- Je Meter Breite
- 35 l/s

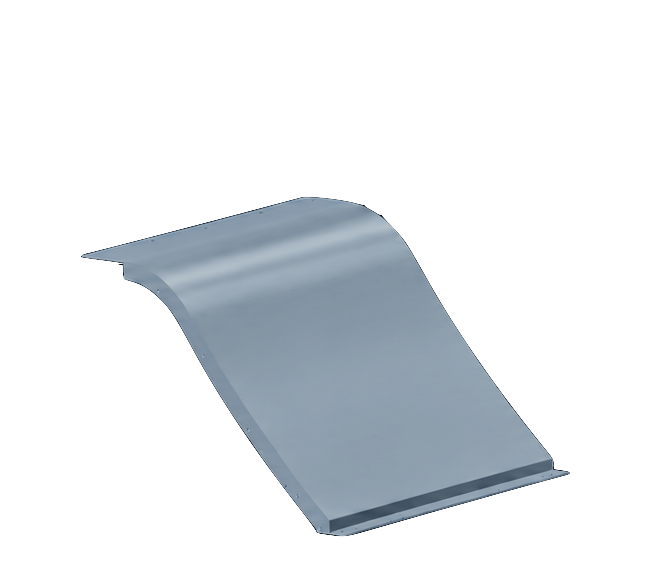

ADENCO-70
Standard- Absturzhöhe
- 700 mm
- Länge
- 1,020 mm
- Kanalbreite
- 650 mm
- Je Meter Breite
- 67 l/s

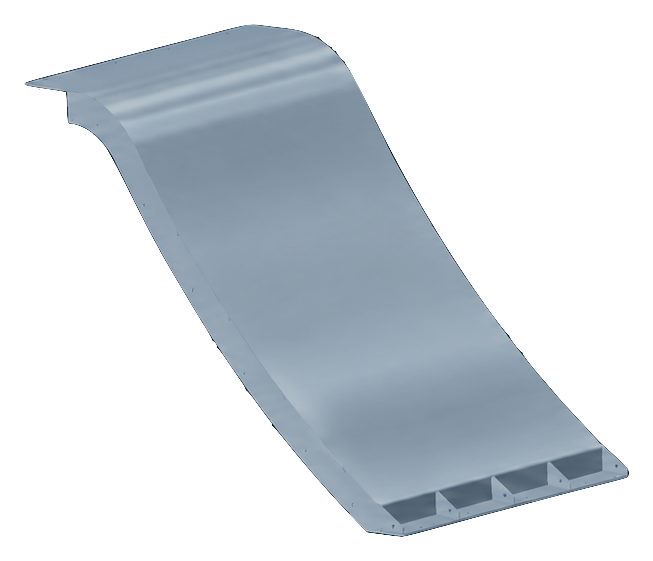

ADENCO-127
Hohe Kapazität- Absturzhöhe
- 1,270 mm
- Länge
- 1,500 mm
- Kanalbreite
- 1,100 mm
- Je Meter Breite
- 150 l/s

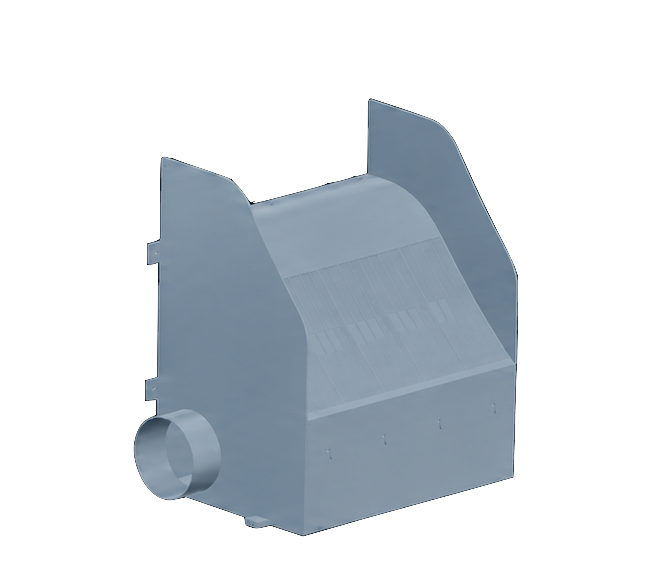

ADENCO-BOX
Vormontiert- Höhe
- 900 mm
- Länge
- 558 mm
- Breite
- 1,000 mm
- Je Meter Breite
- 35 l/s
Die Pfeile in jeder Zeichnung zeigen die drei Abmessungen: Die Absturzhöhe ist der senkrechte Fall von der Oberkante des Rechens bis zu seiner Unterkante, die Länge gibt an, wie weit sich der Rechen horizontal erstreckt, und die Breite ist die Spannweite quer zur Strömung. Innerhalb einer Baureihe ändern sich Absturzhöhe und Länge nicht, und die Kapazität wächst mit der Breite. ADENCO-45 lässt 35 l/s je Meter Breite durch: Eine Einheit mit 300 mm liefert 10 l/s, eine Einheit mit 600 mm 20 l/s. ADENCO-70 lässt 67 l/s je Meter Breite durch: 750 mm ergeben 50 l/s, 1.250 mm ergeben 83 l/s. Die angegebenen Breiten sind Richtwerte; jeder Rechen wird auf die Breite gefertigt, die Ihr Durchfluss erfordert. Höhere Durchflüsse werden durch das Nebeneinanderstellen mehrerer Einheiten erreicht, üblicherweise mit der Standardbreite von 1 m je Einheit. Die ADENCO-BOX ist um den Rechen ADENCO-45 (450 mm) oder ADENCO-70 (700 mm) herum aufgebaut; die dargestellten Abmessungen gelten für die 450-mm-Ausführung, und das Gehäuse selbst wird für jedes Projekt ausgelegt.
Je Meter Rechenbreite
| Baureihe | Kapazität (l/s je Meter) | Absturzhöhe (mm) | Länge (mm) | Kanalbreite (mm) |
|---|---|---|---|---|
| ADENCO-45 | 35 | 450 | 730 | 450 |
| ADENCO-70 | 67 | 700 | 1,020 | 650 |
| ADENCO-127 | 150 | 1,270 | 1,500 | 1,100 |
Standardgrößen
| Modell | Kapazität (l/s) | Rechenbreite (mm) | Absturzhöhe (mm) | Länge (mm) | Kanalbreite (mm) |
|---|---|---|---|---|---|
| ADENCO-45-0.15 | 5 | 150 | 450 | 730 | 450 |
| ADENCO-45-0.30 | 10 | 300 | 450 | 730 | 450 |
| ADENCO-45-0.45 | 15 | 450 | 450 | 730 | 450 |
| ADENCO-45-0.60 | 20 | 600 | 450 | 730 | 450 |
| ADENCO-45-0.90 | 30 | 900 | 450 | 730 | 450 |
| ADENCO-45-1 | 35 | 1,000 | 450 | 730 | 450 |
| ADENCO-70-0.50 | 33 | 500 | 700 | 1,020 | 650 |
| ADENCO-70-0.75 | 50 | 750 | 700 | 1,020 | 650 |
| ADENCO-70-1 | 67 | 1,000 | 700 | 1,020 | 650 |
| ADENCO-70-1.25 | 83 | 1,250 | 700 | 1,020 | 650 |
| ADENCO-70-1.5 | 100 | 1,500 | 700 | 1,020 | 650 |
| ADENCO-127-0.5 | 75 | 500 | 1,270 | 1,500 | 1,100 |
| ADENCO-127-1 | 150 | 1,000 | 1,270 | 1,500 | 1,100 |
| ADENCO-127-1.25 | 188 | 1,250 | 1,270 | 1,500 | 1,100 |
ADENCO-BOX-Standardgrößen
| Modell | Kapazität (l/s) | Rechenbreite (mm) | Absturzhöhe (mm) |
|---|---|---|---|
| ADENCO-BOX-45-0.30 | 10 | 300 | 450 |
| ADENCO-BOX-45-0.60 | 20 | 600 | 450 |
| ADENCO-BOX-45-1 | 35 | 1,000 | 450 |
| ADENCO-BOX-70-0.5 | 33 | 500 | 700 |
| ADENCO-BOX-70-0.75 | 50 | 750 | 700 |
| ADENCO-BOX-70-1 | 67 | 1,000 | 700 |
| ADENCO-BOX-70-1.25 | 83 | 1,250 | 700 |
| ADENCO-BOX-70-1.5 | 100 | 1,500 | 700 |

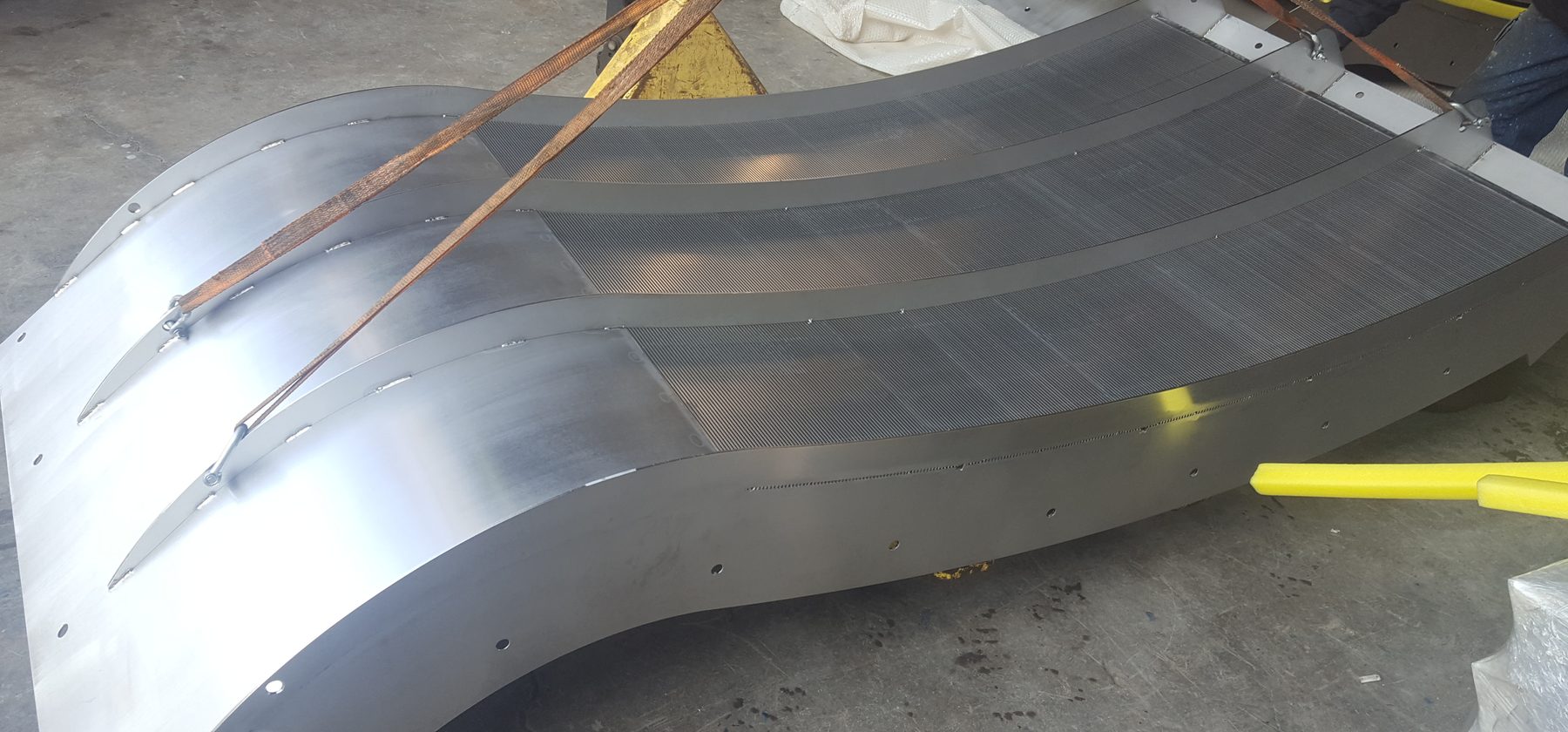

Benötigen Sie eine Breite, Absturzhöhe oder Spaltweite außerhalb dieser Maße? ADENCO fertigt auf Bestellung ab 5 l/s, und für höhere Durchflüsse werden die Einheiten nebeneinander angeordnet. Das BOX-Gehäuse wird für jedes Projekt um seinen 450-mm- oder 700-mm-Rechen herum ausgelegt.
Zentrale Auslegungsgrößen
Jeder Coanda-Rechen wird für seinen Standort ausgelegt. Dies sind die Größen, die bestimmen, wie viel Wasser er durchlässt und wie gut er sich selbst reinigt, in der Reihenfolge, in der ein Planer sie festlegt: zuerst das Bauwerk, dann die Siebfläche, dann die Betriebsbedingungen.
Einteilung und Empfindlichkeiten folgen dem Coanda Design Guide des US Bureau of Reclamation (USBR) (Wahl, 2003, Bericht R-2003-03). ADENCO bestätigt die maßgebenden Auslegungswerte für jeden Standort in der hydraulischen Berechnung, die dem Angebot beiliegt.
Alle Schweißnähte werden gebeizt und passiviert, um die Chromoxidschicht wiederherzustellen und Korrosion in der Wärmeeinflusszone zu beseitigen.
Datenblätter, Übersichtszeichnungen (GA) und CAD-Dateien werden mit jedem Angebot bereitgestellt; technische Zeichnungen werden in 2 Arbeitstagen erstellt. Fordern Sie das Dokumentenpaket für Ihr Projekt mit einer Angebotsanfrage (RFQ) an.
