أغلى مكوّن في شبكة كواندا لمأخذ المياه هو لوح السلك الإسفيني: سلك على شكل V مشكَّل بدقة بتفاوتات في عرض الفتحة قدرها ±0.1 mm. وعندما يتآكل هذا اللوح ويتعطل، فإنه لا يُصلح بل يُستبدل. كما تتكبد تكاليف توقف منشأ المأخذ، وفاقد الإنتاج، وساعات العمل الهندسي التي تُنفق في تحديد أسباب الخلل.
في جميع الحالات تقريباً، يعود هذا الفشل إلى قرار واحد: اختيار درجة خاطئة من الفولاذ المقاوم للصدأ بالنسبة لكيمياء المياه في الموقع.
يشرح هذا الدليل كيفية اتخاذ ذلك القرار بشكل صحيح: بالاعتماد على بيانات كيمياء المياه، لا على الافتراضات.
جدول المحتويات
- لماذا يهم اختيار المواد لشبكات مأخذ المياه
- الأساسيات: ما الذي يجعل الفولاذ المقاوم للصدأ "مقاوماً للصدأ"
- 304 مقابل 316: الفارق الجوهري
- فهم متغيرات الدرجات
- تركيز الكلوريد: العامل الحاسم
- PREN: الرقم الذي يتنبأ بالتآكل النقري
- ما بعد 316: متى تحتاج إلى فولاذ دوبلكس أو أعلى
- شجرة قرار اختيار المواد
- التكلفة مقابل المخاطر: الاقتصاد الحقيقي
- الأسئلة الشائعة
- المراجع
لماذا يهم اختيار المواد لشبكات مأخذ المياه

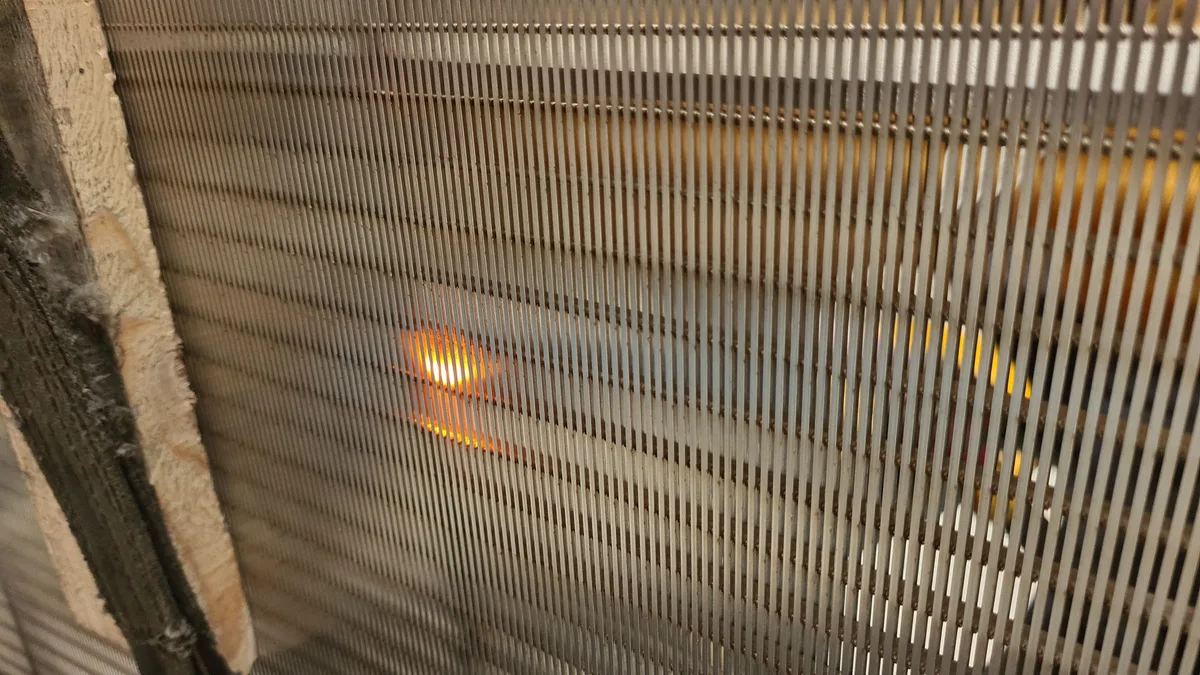

شبكة كواندا لمأخذ المياه ليست أنبوباً ولا لوحاً. إنها جهاز هيدروليكي مبني من سلك إسفيني دقيق: أسلاك مفردة على شكل V ملحومة إلى قضبان دعم على مسافات دقيقة، بعرض فتحة يصل إلى 0.5 mm. وتنتج عن هذه الهندسة نسبة عالية جداً بين مساحة السطح المعرّضة وحجم المعدن.
وهذا مهم بالنسبة للتآكل لأن التآكل النقري والتآكل الشقي يهاجمان السطح. فمساحة سطح أكبر لكل كيلوغرام من المعدن تعني تدهوراً أسرع عند تعريض الدرجة الخاطئة لمياه أكّالة. ويحمل لوح كواندا بفتحة 1.0 mm نحو 3–4 أضعاف سطح السلك الإسفيني المكشوف لكل متر مربع مقارنةً بلوح مسطح بسماكة مكافئة.

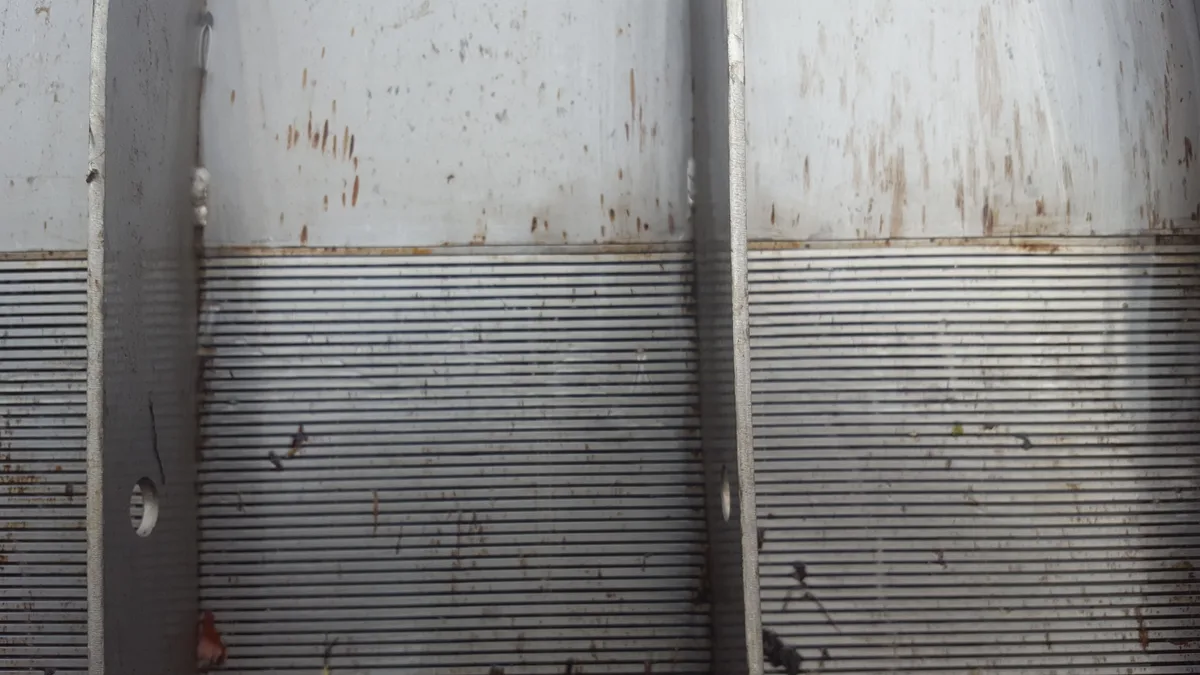

لقد فحصنا شبكات أُعيدت من مواقع اختير فيها 304 لمياه يتجاوز فيها مستوى الكلوريد 500 ppm. وبعد 18–24 شهراً من التشغيل، كان مقطع السلك الإسفيني قد تناقص بصورة مرئية بفعل التآكل النقري. واتسعت عروض الفتحات من 1.0 mm إلى 1.4 mm، ما أتلف أداء الشبكة الهيدروليكي وامتثالها لمتطلبات حماية الأسماك معاً.
يجب أن يكون اختيار المواد صحيحاً من المرة الأولى. فلا يوجد طلاء أو معالجة أو إعادة تأهيل تصحّح اختيار درجة خاطئة بعد دخول الشبكة في التشغيل.
الأساسيات: ما الذي يجعل الفولاذ المقاوم للصدأ "مقاوماً للصدأ"
تقاوم جميع أنواع الفولاذ المقاوم للصدأ التآكل عبر طبقة خاملة من أكسيد الكروم: غشاء ذاتي الالتئام بسماكة 1–5 نانومتر تقريباً يتكوّن تلقائياً عندما يتجاوز محتوى الكروم 10.5% تقريباً [1]. وهذه الطبقة الخاملة هي ما يفصل الفولاذ المقاوم للصدأ عن الفولاذ الكربوني الذي يصدأ بحرية في الماء.
الطبقة الخاملة ليست دائمة. ويمكن أن تتحطم بفعل:
- أيونات الكلوريد: تخترق الغشاء وتزعزع استقراره، مسبّبةً تآكلاً نقرياً موضعياً
- انخفاض الأس الهيدروجيني: الظروف الحمضية ترقّق الطبقة الخاملة
- ارتفاع درجة الحرارة: يسرّع جميع آليات التآكل
- هندسة الشقوق: نفاد الأكسجين داخل الشقوق يمنع الغشاء من إعادة الالتئام
في تطبيقات مأخذ المياه، يمثّل الكلوريد التهديد المهيمن. ودرجة الفولاذ المقاوم للصدأ هي التي تحدد مقدار الكلوريد الذي تستطيع الطبقة الخاملة تحمّله.
304 مقابل 316: الفرق الجوهري
كل من 304 و316 من أنواع الفولاذ المقاوم للصدأ الأوستنيتي: وهي العائلة الأوسع استخدامًا في تطبيقات المياه. وتركيباتهما متشابهة، مع استثناء واحد حاسم:
| العنصر | 304 | 316 |
|---|---|---|
| الكروم (Cr) | 18–20% | 16–18% |
| النيكل (Ni) | 8–10.5% | 10–14% |
| الموليبدينوم (Mo) | لا يوجد | 2–3% |
| الكربون (C) | ≤0.08% | ≤0.08% |
الفارق هو الموليبدينوم. فنسبة 2–3% من الموليبدينوم في 316 تثبّت الطبقة الخاملة في مواجهة هجوم الكلوريد، ما يزيد مقاومة التآكل النقري والتآكل الشقي زيادة كبيرة [2][3].
إلى أي حد؟ عند تركيز كلوريد يبلغ 300 ppm، تبلغ درجة الحرارة الحرجة للتآكل النقري (CPT) للنوع 304 قيمة 40°C فقط. وعند 500 ppm من الكلوريد (أي ما يقارب ضعف التركيز) يظل النوع 316 عند CPT تبلغ 70°C [2]. الموليبدينوم لا يضيف مقاومة إضافية متدرّجة فحسب، بل يوسّع كامل نطاق الظروف التي يتحملها الفولاذ.
لهذا يُسمّى 316 أحياناً الفولاذ المقاوم للصدأ "من الدرجة البحرية"، مع أن هذا المصطلح قد يكون مضللاً: فالنوع 316 كافٍ للتطبيقات الساحلية والقريبة من مياه البحر، لكنه غير كافٍ للغمر المستمر في مياه البحر الكاملة.
فهم أنواع الدرجات
تصنّع ADENCO شبكات كواندا بست درجات من الفولاذ المقاوم للصدأ: 304 و304L و316 و316L وفولاذ دوبلكس 2205 وفولاذ دوبلكس فائق 2507. واللواحق الحرفية وأسماء المتغيرات ليست عناوين تسويقية: فكل منها يحل مشكلة هندسية محددة، ومن المفيد فهم المتغيرات التي ستصادفها في مواصفات المناقصة حتى حيث تلبّي تشكيلة ADENCO الحاجة بطريقة مختلفة.
درجات "L": 304L و316L
يشير الحرف "L" إلى انخفاض نسبة الكربون. يحتوي 304 و316 القياسيان على ما يصل إلى 0.08% كربون. أما نوعا L فيحدّان الكربون عند 0.03% كحد أقصى [4].
ولماذا يهم هذا: عندما يُسخَّن الفولاذ المقاوم للصدأ إلى 480–820°C أثناء اللحام، ينتقل الكربون إلى حدود الحبيبات ويتحد مع الكروم مكوّناً كربيدات الكروم. وتستنزف هذه العملية (التي تُسمى التحسيس) الكروم من المنطقة المجاورة لحد الحبيبات، فتنشأ منطقة ضيقة لا يكفي فيها الكروم للحفاظ على الطبقة الخاملة. والنتيجة تآكل بين الحبيبات: هجوم على امتداد حدود الحبيبات يمكن أن يسبب تشققاً وفشلاً إنشائياً بعد أشهر أو سنوات من التصنيع [4][5].
بحد أقصى 0.03% كربون، تنتج درجات L كربيدات كروم أقل بكثير أثناء اللحام. ولأي شبكة كواندا ستُلحم أثناء التصنيع أو التركيب (وهذا ينطبق عملياً على جميعها) تكون درجات L هي الخيار حين تكون مقاومة التآكل في منطقة اللحام متطلباً منصوصاً عليه في المواصفات الفنية؛ وتوردها ADENCO عند الطلب إلى جانب الدرجة القياسية 304.
316Ti: مثبَّت بالتيتانيوم
يضيف 316Ti التيتانيوم إلى تركيبة 316. وللتيتانيوم ألفة للكربون أقوى من ألفة الكروم: فهو يكوّن كربيدات التيتانيوم تفضيلياً بدلاً من كربيدات الكروم أثناء التسخين [6]. ويوفر ذلك خط دفاع ثانياً ضد التحسيس، ما يجعل 316Ti مناسباً للتطبيقات التي تنطوي على:
- دورات حرارية متكررة (مثل الشبكات المزوّدة بعناصر تسخين كهربائية لمنع تكوّن الجليد)
- التعرض المطوّل لدرجات حرارة بين 550°C و800°C
- متطلبات المعالجة الحرارية بعد اللحام
في معظم تطبيقات مأخذ المياه عند درجات الحرارة المحيطة، يوفر 316L مقاومة كافية للتحسس، ولهذا يغطي نطاق ADENCO درجات L منخفضة الكربون بدلاً من الأنواع المثبتة بالتيتانيوم.
321: مثبّت بالتيتانيوم (بدون موليبدينوم)
يُعد 321 في جوهره فولاذ 304 مع تثبيت بالتيتانيوم. وهو يوفر مقاومة ممتازة للتآكل بين الحبيبات وللأكسدة عند درجات الحرارة العالية (حتى 870°C) لكنه يفتقر إلى محتوى الموليبدينوم الذي يمنح 316 مقاومته للكلوريدات [6]. ولا يدخل 321 ضمن تشكيلة ADENCO: ففي المواقع ذات المياه العذبة التي يهم فيها التقلب الحراري، تغطي درجات L منخفضة الكربون هذا المتطلب.
304HC: عالي الكربون
يحتوي 304HC على نسبة كربون أعلى (0.04–0.10%) لزيادة المتانة. ويستخدمه بعض المصنّعين في عناصر الدعم الإنشائية (لا في سطح الغربلة المصنوع من السلك الإسفيني) حيث تكون قابلية اللحام أقل أهمية وتكون المتانة الميكانيكية هي الأولوية؛ ونطاق ADENCO لا يشمله.
تركيز الكلوريد: العامل الحاسم
عند اختيار مادة شبكة مأخذ المياه، تكون أهم نقطة بيانات على الإطلاق هي تركيز أيون الكلوريد في المياه الخام. أما كل ما عداه (درجة الحرارة، الأس الهيدروجيني، سرعة الجريان، الأكسجين المذاب) فيعدّل عتبة الكلوريد، لكن الكلوريد هو الذي يحدد الدرجة.
يحدد معهد النيكل والممارسة الصناعية حدود الكلوريد التقريبية التالية للتعرض المستمر عند درجة حموضة متعادلة ودرجة حرارة محيطة [2][7][8]:
| درجة الفولاذ المقاوم للصدأ | الحد الأقصى للكلوريد (ppm) | المسطحات المائية النموذجية |
|---|---|---|
| 304 / 304L | 200 | أنهار نظيفة، خزانات، جداول جبلية، مياه جوفية |
| 316 / 316L | 1,000 | مصبات الأنهار، أنهار ساحلية، مياه جوفية قليلة الملوحة، جداول متأثرة بملح الطرق |
| Duplex 2205 | 3,600 | مصبات أنهار عالية الملوحة، مياه العمليات الصناعية |
| الأوستنيتي الفائق (مثل 904L) | 8,500 | مآخذ متأثرة بمياه البحر، الترشيح الأولي لتحلية المياه |
معدِّلات حاسمة: تنخفض هذه الحدود عندما:
- تتجاوز درجة الحرارة 25°C: كل زيادة قدرها 10°C تخفض الحد الآمن للكلوريد إلى النصف تقريبًا
- تقل درجة الحموضة pH عن 6: الظروف الحمضية تُرقّق الطبقة الخاملة
- توجد شقوق: المناطق الراكدة تستنزف الأكسجين وتركّز الكلوريد
- تكون سرعة الجريان منخفضة جدًا: بحيث لا تكفي لغسل نواتج التآكل عن السطح
النهر الذي يسجل 150 ppm من الكلوريد في مارس قد يصل إلى 300 ppm خلال التدفق المنخفض في الصيف: ضمن نطاق 304 بأمان في الربيع، لكنه يتجاوز عتبة التآكل النقري بحلول أغسطس. يجب أن يستند اختيار المواد إلى أسوأ الحالات في كيمياء المياه، لا إلى المتوسطات.
PREN: الرقم الذي يتنبأ بالتنقر
الرقم المكافئ لمقاومة التنقر (PREN) هو مؤشر أحادي القيمة يُحسب من تركيبة السبيكة ويتنبأ بمقاومة التنقر النسبية [9]:
PREN = %Cr + 3.3 × %Mo + 16 × %N
كلما ارتفع PREN زادت مقاومة التنقر. ويوضح المعامل 3.3× على الموليبدينوم لماذا يكون لنسبة 2–3% من Mo هذا الأثر الكبير:
| الدرجة | قيمة PREN النموذجية | المقاومة النسبية |
|---|---|---|
| 304 / 304L | 18–20 | خط الأساس |
| 316 / 316L | 24–28 | أعلى بنحو 40% من 304 |
| 316Ti | 23–28 | مماثلة لـ 316L |
| دوبلكس 2205 | 33–35 | أعلى بنحو 75% من 304 |
| سوبر دوبلكس 2507 | 40–43 | أعلى بنحو 120% من 304 |

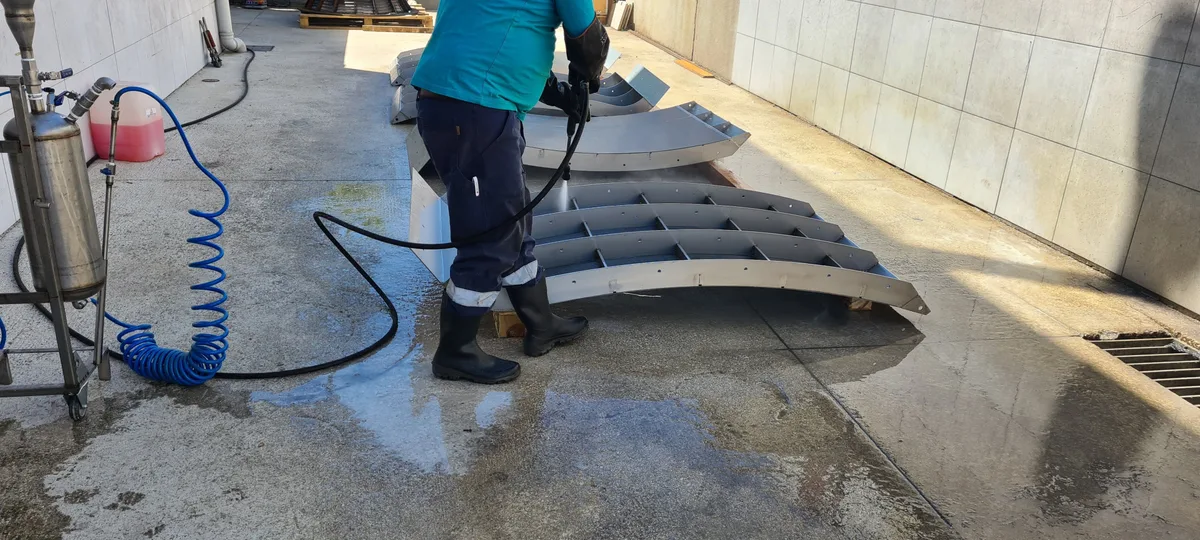

يُعد PREN أداة مفيدة للاختيار الأولي، لكن له حدوداً. فهو لا يأخذ في الحسبان البنية المجهرية أو تشطيب السطح أو هندسة الشقوق أو تباين كيمياء المياه في الواقع. تستخدم ADENCO قيمة PREN كفحص أول، ثم تتحقق من الاختيار باستخدام بيانات كيمياء المياه الكاملة وظروف الموقع.
ما بعد 316: متى تحتاج إلى الدوبلكس أو درجة أعلى
في معظم تطبيقات المياه العذبة والمياه قليلة الملوحة، يكون الاختيار بين 304L و316L. لكن بعض مواقع المآخذ تتجاوز حدود 316:
يجمع فولاذ دوبلكس 2205 بين البنيتين المجهريتين الأوستنيتية والفريتية، فيقدم نحو ضعف مقاومة الخضوع لـ 316L مع مقاومة متفوقة للكلوريدات (PREN 33–35). وتختار ADENCO فولاذ دوبلكس في الحالات التالية:
- مواقع مصبات الأنهار التي يتجاوز فيها تغير الكلوريد المدّي 1,000 ppm
- مآخذ المياه الدافئة (>30°C) ذات الكلوريد المعتدل
- التطبيقات التي تتطلب مقاومة ميكانيكية أعلى مع مقاطع أنحف من السلك الإسفيني
الدرجات الأوستنيتية الفائقة (904L، 254 SMO) ترفع تحمّل الكلوريد إلى 8,500–15,000 ppm وتُستخدم للمآخذ المتأثرة بمياه البحر وللترشيح الأولي في تحلية المياه [8]. وهذه الدرجات أعلى تكلفة بكثير ولا تُختار إلا عندما لا يلبي فولاذ دوبلكس متطلب مقاومة التآكل.
التكلفة الإضافية للدرجات الأعلى حقيقية، لكنها تظل دائماً أقل من تكلفة استبدال شبكة متآكلة وما يرتبط بذلك من توقف.
شجرة قرار اختيار المواد
تتبع ADENCO عملية القرار التالية في كل مشروع:
الخطوة 1: الحصول على كيمياء المياه
اطلب تحليلًا كاملًا للمياه من الموقع، يشمل تركيز الكلوريد (جزء في المليون) ودرجة الحموضة pH ونطاق درجات الحرارة (الموسمي) والأكسجين المذاب. وإذا لم يتوفر التحليل، يمكن لـ ADENCO تقديم المشورة بشأن بروتوكول أخذ العينات.
الخطوة 2: تحديد أسوأ حالة لتركيز الكلوريد
استخدم أعلى تركيز كلوريد مسجّل: وهو عادةً خلال ظروف الصيف منخفضة التدفق أو الجفاف. وإذا لم يتوفر سوى قياس واحد، فطبّق معامل أمان 1.5×.
الخطوة 3: مطابقة الدرجة مع تركيز الكلوريد
- الكلوريد أقل من 200 ppm ← 304 (المعيار للمياه العذبة؛ 304L عند الطلب)
- الكلوريد 200–1,000 ppm ← 316L (مياه شروب/مصبات)
- الكلوريد 1,000–3,600 ppm ← فولاذ دوبلكس 2205 (مصبات عالية الملوحة)
- الكلوريد أكثر من 3,600 ppm ← أوستنيتي فائق أو دوبلكس فائق (يُرجع إلى قسم الهندسة في ADENCO)
الخطوة 4: تطبيق عوامل التعديل
- إذا تجاوزت درجة حرارة المياه 30°C → اختر الدرجة الأعلى التالية
- إذا كان الأس الهيدروجيني أقل من 6.0 → اختر الدرجة الأعلى التالية
- إذا لزم التسخين لمنع تكوّن الجليد → تقاوم درجات L منخفضة الكربون التحسّس الناتج عن التقلب الحراري
- إذا انطبق معدّلا درجة الحرارة والأس الهيدروجيني معاً → اختر درجة أعلى بمستويين
الخطوة 5: التحقق ببيانات PREN وCPT
راجع قيمة PREN ودرجة حرارة التآكل النقري الحرجة للدرجة المختارة مقابل ظروف المياه الفعلية. وإذا اقتربت درجة حرارة التشغيل من قيمة CPT للدرجة المختارة، فاختر الدرجة الأعلى التالية.
تستغرق هذه العملية من الفريق الهندسي في ADENCO أقل من ساعة واحدة عند توافر بيانات كيمياء المياه، وكانت ستمنع كل حالة فشل مرتبطة بالمواد شهدناها منذ أن بدأت ADENCO تصنيع شبكات كواندا في عام 2013.
التكلفة مقابل المخاطرة: الاقتصاديات الحقيقية
يبلغ فارق التكلفة بين السلك الإسفيني 304L و316L نحو 30–50% بأسعار السوق الحالية (304L بسعر 2.50–3.50 دولار/كغ مقابل 316L بسعر 3.50–5.00 دولار/كغ للمادة الخام). ولشبكة كواندا نموذجية بلوح واحد، يمثل الترقية إلى 316L حصة صغيرة من سعر الشبكة [10].
فما تكلفة اختيار الدرجة الخاطئة؟
| سيناريو العطل | التكلفة النموذجية |
|---|---|
| التآكل النقري يسبب اتساع الفتحة → عدم الامتثال لمتطلبات حماية الأسماك | استبدال الشبكة + تأخير تنظيمي |
| التآكل الشقي عند وصلات قضبان الدعم → انهيار إنشائي | استبدال طارئ + توقف |
| التآكل بين الحبيبات الناتج عن لحامات متحسسة → كسر اللوح | استبدال الشبكة بالكامل |
| تآكل متسارع في مناطق التقلب الحراري (منع تكوّن الجليد) | استبدال اللوح + إعادة تصميم منظومة منع تكوّن الجليد |
ترقية المادة من 304L إلى 316L تكلف جزءاً يسيراً من ثمن الشبكة. أما فشل التآكل فيكلف الشبكة نفسها، إضافة إلى التوقف عن العمل. وفي كل مشروع يوجد فيه أي شك بشأن الكلوريد، اختر 316L: فتكلفة الخطأ باستخدام 304 تفوق تكلفة الترقية بأضعاف.
الأسئلة الشائعة
أي فولاذ مقاوم للصدأ هو الأنسب لشبكات مأخذ المياه؟
تعتمد أفضل درجة اعتماداً كاملاً على كيمياء المياه الخام لديك. فبالنسبة للمياه العذبة النظيفة التي يقل فيها الكلوريد عن 200 ppm، يوفر 304L مقاومة ممتازة للتآكل بأقل تكلفة. أما بالنسبة لمياه المصبات أو المياه الساحلية أو قليلة الملوحة التي يتراوح فيها الكلوريد بين 200 و1,000 ppm، فإن 316L مطلوب. وعند تركيزات كلوريد أعلى، يلزم فولاذ دوبلكس 2205 أو درجات الدوبلكس الفائق. ويختار فريق الهندسة في ADENCO الدرجة بناءً على تحليل كامل لكيمياء المياه في كل مشروع.
ما الفرق بين الفولاذ المقاوم للصدأ 304 و304L في شبكات مأخذ المياه؟
الفارق هو محتوى الكربون. الدرجة القياسية 304 تسمح بما يصل إلى 0.08% كربون، بينما يحد 304L الكربون بحد أقصى 0.03%. ويمنع هذا المحتوى المنخفض من الكربون حدوث التحسس (تكوّن كربيدات الكروم عند حدود الحبيبات أثناء اللحام) الذي قد يسبب تآكلاً بين الحبيبات. ولأن جميع ألواح شبكة كواندا تُلحم أثناء التصنيع، توفر ADENCO درجات L عند الطلب للمواقع التي تكون فيها مقاومة التآكل في منطقة اللحام متطلباً منصوصاً عليه في المواصفات الفنية؛ أما الدرجة القياسية فهي 304.
هل يمكنني استخدام الفولاذ المقاوم للصدأ 304 في المياه قليلة الملوحة؟
لا. فالمياه التي يزيد تركيز الكلوريد فيها عن 200 جزء في المليون تسبب تآكلًا تنقّريًا في الفولاذ المقاوم للصدأ 304، وخاصة خلال الأشهر الدافئة عندما ترتفع درجة حرارة المياه. ويوسّع التنقّر فتحات الشبكة، ويقلل الأداء الهيدروليكي، ويخل بالامتثال لمتطلبات حماية الأسماك. وفي المياه قليلة الملوحة (200–1,000 جزء في المليون كلوريد)، فإن 316L هو الحد الأدنى المقبول. وعند ملوحة أعلى، تلزم درجات الدوبلكس أو السوبر دوبلكس.
لماذا تقدّم ADENCO ست درجات من الفولاذ المقاوم للصدأ؟
تطرح المسطحات المائية المختلفة تحديات تآكل مختلفة. فمجرى جبلي يغذي نظاماً كهرومائياً صغيراً جداً (مياه عذبة نظيفة، أقل من 50 جزءاً في المليون من الكلوريد) له متطلبات مواد مختلفة تماماً عن مصب مدّي يغذي مأخذ مياه بلدياً (500–2,000 جزء في المليون من الكلوريد مع تباين في درجة الحرارة). وبتوفير 304 و304L و316 و316L وفولاذ دوبلكس 2205 وفولاذ سوبر دوبلكس 2507، تستطيع ADENCO مطابقة المادة بدقة مع كل موقع: بما يحقق الأمثل في مقاومة التآكل والتكلفة معاً. فلا يدفع أي مشروع ثمن درجة أعلى مما يحتاج، ولا يتلقى أي مشروع درجة أدنى مما يحتاج.
ما هو PREN ولماذا يهمّ في شبكات مأخذ المياه؟
يُحسب PREN (رقم مكافئ مقاومة التآكل النقري) من محتوى السبيكة من الكروم والموليبدنوم والنيتروجين باستخدام المعادلة: PREN = %Cr + 3.3 × %Mo + 16 × %N. وهو يتنبأ بالمقاومة النسبية للتآكل النقري: نمط الانهيار الأساسي للفولاذ المقاوم للصدأ في المياه المحتوية على الكلوريد. فـ 304L له PREN يتراوح بين 18–20، بينما يصل 316L إلى 24–28 ويصل فولاذ دوبلكس 2205 إلى 33–35. وتستخدم ADENCO الـ PREN كأداة اختيار أولية، ثم تتحقق من النتيجة ببيانات كيمياء المياه الكاملة.
كيف أعرف مستوى الكلوريد في المياه الخام لدي؟
يُبيّن أي تحليل قياسي لكيمياء المياه من مختبر معتمد تركيز الكلوريد بوحدة ppm (mg/L). والشرط الحاسم هو أخذ العينة في أسوأ الظروف (عادةً في أواخر الصيف أثناء انخفاض التدفق) لأن تركيز الكلوريد يرتفع كلما انخفض تدفق النهر. وإذا لم تتوفر سوى عينة واحدة، توصي ADENCO بتطبيق معامل أمان قدره 1.5×. وإذا لم تكن متأكدًا من أسلوب أخذ العينات، يمكن لفريق الهندسة في ADENCO تقديم المشورة بشأن البروتوكول والتوقيت.
هل يقاوم 316L مياه البحر؟
يقاوم 316L الظروف الساحلية والقريبة من مياه البحر: مناطق الرذاذ، والرطوبة الساحلية، والمياه التي يصل فيها الكلوريد إلى نحو 1,000 جزء في المليون. وهو لا يقاوم الغمر المستمر في مياه البحر الكاملة (نحو 19,000 جزء في المليون من الكلوريد). أما مآخذ المياه المتأثرة بمياه البحر فتتطلب فولاذ دوبلكس 2205 (حتى 3,600 جزء في المليون) أو درجات سوبر دوبلكس. وسيختار فريق الهندسة في ADENCO الدرجة المناسبة بناءً على التعرض الفعلي للكلوريد في موقعك.
هل الفارق في التكلفة بين 304L و316L كبير؟
بالنسبة لألواح السلك الإسفيني، يضيف 316L نحو 30–50% إلى تكلفة المادة الخام مقارنة بـ 304L. وهذا جزء صغير من إجمالي تكلفة المشروع (التي تشمل الأعمال الخرسانية والتركيب وبدء التشغيل) ولا يُذكر مقارنة بتكلفة استبدال شبكة متآكلة. وعندما تُظهر بيانات كيمياء المياه أي خطر من الكلوريد، فإن الترقية إلى 316L تكون دائماً مبررة اقتصادياً.
المراجع
-
International Stainless Steel Forum (ISSF). "The Stainless Steel Family." استُرجع في أبريل 2026 من https://www.worldstainless.org/
-
"Susceptibility of Type 304/304L and 316/316L Austenitic Stainless Steels to Chlorides in Cooling Water." Digital Refining. استُرجع في أبريل 2026 من https://www.digitalrefining.com/article/1002873/
-
British Stainless Steel Association. "Selection of 316, 304, and 303 Types of Stainless Steels for Seawater Applications." استُرجع في أبريل 2026 من https://bssa.org.uk/bssa_articles/selection-of-316-304-and-303-types-of-stainless-steels-for-seawater-applications/
-
"304 vs. 304L Stainless Steel: Understanding the Low-Carbon Variant." Mill Steel Company. استُرجع في أبريل 2026 من https://www.millsteel.com/news/304l-stainless-steel-vs-304-which-grade-is-right-for-you
-
"304 vs. 304L: An Answer to Carbide-Precipitation Issues." Kay & Associates. استُرجع في أبريل 2026 من https://kaybrazing.com/brazing-articles/1000901-304-vs-304l-an-answer-to-carbide-precipitation-issues/
-
"316Ti vs 321 Stainless Steel High-Temp Performance Analysis." Gangsteel. استُرجع في أبريل 2026 من https://gangsteel.net/News/316Ti_vs_321_Steel_High-Temp_Performance.html
-
"Chloride and Chlorine Levels and Stainless Steel Alloy Selection." Penflex Engineering Bulletin #105. استُرجع في أبريل 2026 من https://www.penflex.com/news/chloride-chlorine-levels-and-stainless-steel-alloy-selection/
-
"Stainless Steel Well Screen Materials: A Dynamic Study." Guangxing Water Well Screens. استُرجع في أبريل 2026 من https://www.gxscreen.com/water-well-screen/well-screen-materials-study/
-
British Stainless Steel Association. "Calculation of Pitting Resistance Equivalent Numbers (PREN)." استُرجع في أبريل 2026 من https://bssa.org.uk/bssa_articles/calculation-of-pitting-resistance-equivalent-numbers-pren/
-
Wahl, T.L. (2003). Design Guidance for Coanda-Effect Screens. U.S. Bureau of Reclamation، تقرير بحثي R-2003-03. دنفر، كولورادو.
-
"The Resistance of Types 304 and 316 Stainless Steels to Crevice Corrosion in Natural Waters." Journal of Materials for Energy Systems, Springer. استُرجع في أبريل 2026 من https://link.springer.com/article/10.1007/BF02835718
-
Nickel Institute. "Resistance of Stainless Steel to Corrosion in Naturally Occurring Waters." استُرجع في أبريل 2026 من https://nickelinstitute.org/media/8d91ba682b1c1d5/ni_inco_1262_resistanceofstainlesssteeltocorrosioninnaturallyoccurringwaters.pdf
نشرته ADENCO: شبكات مآخذ المياه كواندا بهندسة متقدمة. تصنّع ADENCO شبكات كواندا بست درجات من الفولاذ المقاوم للصدأ لتناسب كل نوع من الخصائص الكيميائية للمياه، من الجداول الجبلية النظيفة إلى المصبات قليلة الملوحة. وكل شبكة مصممة لظروف موقعك بالتحديد. اطلب استشارة بشأن المواد: أخبرنا بالخصائص الكيميائية للمياه لديك.
