شبكات كواندا للطاقة الكهرومائية التجارية

شبكات مأخذ المياه من نوع كواندا للطاقة الكهرومائية: استبعاد ذاتي التنظيف للمخلفات الطافية والرواسب بالتغذية الثقالية، يحمي توربينات بلتون وفرانسيس من تآكل الفوهات والدوّار، وبدون أجزاء متحركة.

يعرف كل مشغّل لمحطة كهرومائية هذا الصوت. تتغير نبرة صوت التوربين: تظهر خشونة طفيفة فيما يفترض أن يكون دوراناً سلساً. تلك الخشونة هي مخلفات تمر عبر مأخذ المياه وتصطدم بريش الدوّار بسرعة عالية. فشظية غصن واحدة عبر فوهة توربين بلتون قادرة على حفر سطح كأس استغرق تشكيله أسابيع. وموسم واحد من الرواسب الناعمة عبر دوّار فرانسيس قد يخفض الكفاءة بنسبة ⁦2–5%⁩، ويبقى هذا الفقد حتى العمرة التالية [1][2].

شبكة مأخذ المياه هي خط الدفاع الأول والأهم بين النهر والتوربين لديك. وفي المحطات الكهرومائية ذات الضاغط المتوسط والعالي، أصبحت شبكات كواندا تقنية المأخذ السائدة في أكثر من 40 محطة كهرومائية أوروبية: إذ حلّت محل شبكات حجز المخلفات وشبكات القضبان الساقطة والمآخذ التيرولية التي كانت تتطلب تنظيفاً يدوياً مستمراً ومع ذلك تسمح بمرور مخلفات مُضِرّة [3][4].

يشرح هذا الدليل كيف تحمي شبكات كواندا التوربينات الكهرومائية، وأي أنواع التوربينات تستفيد أكثر من غيرها، وكيف تقيّم ما إذا كان مأخذ كواندا مناسباً لمحطتك.

جدول المحتويات

  1. مشكلة المخلفات في الطاقة الكهرومائية
  2. كيف تحلّها شبكات كواندا
  3. تقنيات المآخذ التقليدية وحدودها
  4. مطابقة تصميم الشبكة مع نوع التوربين
  5. فقد الضاغط: القيد التصميمي الحاسم
  6. الامتثال لمتطلبات حماية الأسماك في الطاقة الكهرومائية
  7. اعتبارات المناخ البارد والاعتبارات الموسمية
  8. الأداء في المواقع التشغيلية: دراسات حالة أوروبية
  9. متى لا تُستخدم شبكة كواندا للطاقة الكهرومائية
  10. عملية تصميم شبكات ADENCO للطاقة الكهرومائية
  11. الأسئلة الشائعة
  12. المراجع

مشكلة المخلفات الطافية في الطاقة الكهرومائية

تحمل مياه الأنهار كل ما يُجرف من حوض التجميع: الأوراق والأغصان والفروع والبلاستيك والرواسب والطحالب، وأثناء الفيضانات مواد تتراوح من الحصى إلى جذوع أشجار كاملة. وتخلق هذه المخلفات الطافية ثلاث مشكلات متمايزة لعمليات الطاقة الكهرومائية:

1. الضرر المباشر للتوربين (الضرر الناتج عن الأجسام الغريبة: FOD)

تسبب المخلفات الصلبة التي تصل إلى التوربين أضراراً ميكانيكية لريش الدوّار وريش التوجيه والفوهات والموانع. وقُدّر أن الأجسام الغريبة تكلف قطاع الطاقة الكهرومائية عالمياً مليارات الدولارات سنوياً في تلف المعدات وانخفاض الكفاءة والتوقفات غير المخططة [1][5]. فشظية غصن واحدة عبر فوهة توربين بلتون قادرة على حفر سطح الكأس بما يستوجب إعادة التشغيل الآلي. وحجر واحد عبر دوّار فرانسيس قد يكسر الحافة الأمامية لريشة، فيبدأ التكهف الذي يسرّع مزيداً من التآكل.

2. تآكل الرواسب (البِلى الكاشط)

تعمل الرواسب الناعمة (وخاصة رمل الكوارتز، الذي تبلغ صلادته على مقياس موس 7) كمادة كاشطة سائلة داخل التوربين. وقد وثّقت أبحاث في محطة Maneri Bhali-II الكهرومائية انخفاضاً في الكفاءة بنسبة 4.97% بسبب كشط الرواسب، بينما قاست محطة Chilime للطاقة (22 ميغاواط) فقداً في الكفاءة بنسبة 1.2% [2]. وفي بعض المحطات في الهيمالايا، بلغ معدل التآكل على كؤوس بلتون وصمامات الإبرة 3.4 مم/سنة: بما يستلزم استبدال الدوّار كل بضعة مواسم [6].

تحمل أنهار الهيمالايا (بما فيها نيبال) والأنديز والألب والسلاسل الساحلية للمحيط الهادئ بعضاً من أعلى تركيزات الرواسب في العالم. ومع تسارع ذوبان الجليد، تزداد هذه المشكلة حدّة.

3. انسداد الشبكة وفقدان توليد الكهرباء

عندما تتراكم المخلفات الطافية على شبكات مأخذ المياه التقليدية، فإنها تقيّد التدفق إلى التوربين. وتُظهر الأبحاث أن المخلفات الطافية قد تمثل نحو 50% من إجمالي فقد الضاغط عند شبكة حجز المخلفات [7]. وكل نسبة مئوية من فقد الضاغط هي نسبة مباشرة من إيرادات الكهرباء المفقودة. وخلال تساقط أوراق الخريف أو أحداث العواصف، يمكن أن تنسد الشبكات التقليدية خلال ساعات، ما يستلزم التمشيط اليدوي: غالبًا في مواقع نائية يصعب الوصول إليها.

والأثر الاقتصادي يتراكم: الضرر المباشر للتوربين + تآكل الرواسب + توقف التشغيل بسبب الانسداد + عمالة التنظيف اليدوي = جزء كبير من تكلفة التشغيل السنوية في كثير من المحطات.

كيف تحلّها شبكات كواندا

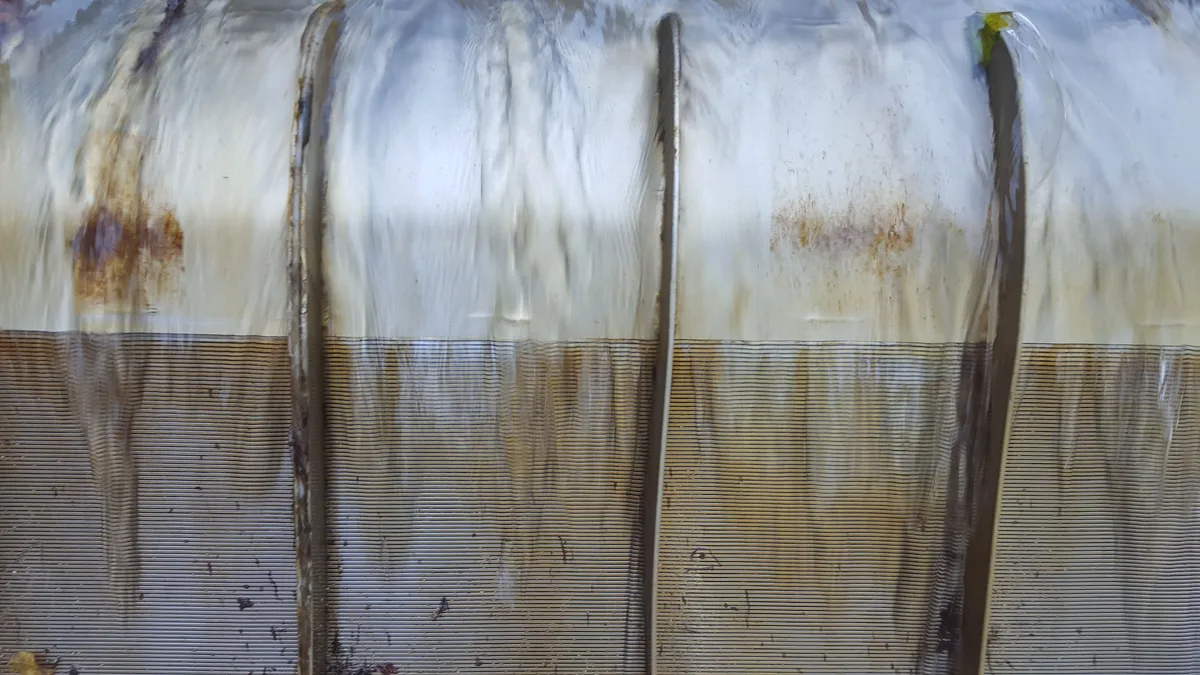

تستخدم شبكة مأخذ المياه من نوع كواندا تأثير كواندا (ميل نفاث المائع إلى الالتصاق بسطح منحنٍ) لفصل المياه النظيفة عن المخلفات الطافية في خطوة واحدة تعمل دون طاقة. يتدفق الماء فوق لوح التسريع، فيتشكل غشاء رقيق سريع الجريان من الماء، ويمر عبر فتحات السلك الإسفيني المائلة (V-wire) بينما تمر المخلفات الطافية فوق سطح الشبكة وتُحمل إلى المصب [8][9].

توفر هذه الآلية ثلاثة أمور لا تستطيعها الشبكات التقليدية:

إزالة المخلفات الطافية هيدروليكيًا. يكنس الجريان القصّي عالي السرعة عبر سطح السلك الإسفيني المخلفات الطافية عن وجه الشبكة باستمرار. والتصميم الساكن بالكامل لا يتطلب إمدادًا بالكهرباء ولا آلية تمشيط. تنظّف الشبكة نفسها باستمرار أثناء عملها.

ترشيح دقيق عند تدفق مرتفع. تستبعد عروض الفتحات النموذجية لشبكة كواندا البالغة ⁦0.5–2.0 mm⁩ المخلفات الطافية التي تُتلف مكوّنات التوربين. وفي الاختبارات المعملية استبعدت فتحة 1.0 mm نحو 90% من الجسيمات الأكبر من الفتحة، واستبعدت فتحة 0.5 mm نحو 98%؛ وسجّلت محطات تجريبية في المملكة المتحدة وسويسرا استبعاد 94% من الجسيمات بمقاس ⁦0.5–1.0 mm⁩ عند فتحة 1 mm [18]. وعند خط أساس عام للقطاع يبلغ نحو 140 l/s لكل متر من عرض الهدّار [8] (سلاسل ADENCO نفسها لها قدرات مقنّنة تبلغ 35 و67 و150 l/s لكل متر من العرض لطُرز ADENCO-45 وADENCO-70 وADENCO-127 على التوالي، بحسب ارتفاع السقوط: انظر صفحة المنتجات)، يمكن للوح شبكة واحد أن يغذي محطة كهرومائية كبيرة.

لا استهلاك للطاقة. العملية بأكملها تعمل بالجاذبية. يتسارع الماء فوق اللوح بفعل الجاذبية، ويمر عبر الشبكة بفعل الجاذبية، وتُحمل المخلفات الطافية إلى المصب بفعل الجاذبية. لا توجد مضخة ولا محرك ولا وصلة كهربائية عند المأخذ.

وبالنسبة لمشغّل محطة كهرومائية، يعني هذا: وصول مياه نظيفة إلى التوربين باستمرار، دون تدخل يدوي، ودون استهلاك كهرباء، ودون مكوّنات ميكانيكية تحتاج صيانة.

تقنيات المآخذ التقليدية وحدودها

لفهم سبب اعتماد أكثر من 40 محطة كهرومائية أوروبية شبكات كواندا، من المفيد معرفة ما الذي حلّت محله:

التقنيةالفتحة النموذجيةذاتي التنظيف؟يحتاج كهرباء؟الصيانة اليدويةالمخلفات التي تعبر
شبكة حجز مخلفات خشنة⁦25–150 mm⁩لالاتمشيط أسبوعي إلى يوميأوراق وأغصان وفروع صغيرة وكل الرواسب
شبكة قضبان ثابتة دقيقة⁦6–25 mm⁩لالاتمشيط يومي إلى كل ساعةأوراق وأغصان دقيقة وكل الرواسب
شبكة الحزام المتحرك⁦3–10 mm⁩نعمنعم (محرك)شهريًامخلفات عضوية دقيقة وكل الرواسب
شبكة أسطوانية/دوّارة⁦0.5–3 mm⁩نعمنعم (محرك)شهريًارواسب دقيقة فقط
مأخذ تيرولي⁦20–40 mm⁩جزئيًالاغسل دوري بالتدفقأوراق ومخلفات عضوية ورواسب دقيقة
شبكة كواندا⁦0.5–2.0 mm⁩نعملافحص سنوي فقططمي ناعم فقط (< عرض الفتحة)

تكشف المقارنة سبب إحلال شبكات كواندا محل التقنيات الأقدم في المواقع التي كانت فيها المخلفات الطافية والصيانة مشكلات مستمرة. فلا توجد تقنية أخرى تعمل دون طاقة (بالجاذبية) تحقق ترشيحًا أدق من 2 mm مع إزالة مستمرة للمخلفات الطافية.

للاطلاع على مقارنة تفصيلية بين جميع تقنيات شبكات مأخذ المياه، راجع دليلنا: شبكة كواندا مقابل شبكة القضبان مقابل الشبكة الأسطوانية.

مطابقة تصميم الشبكة لنوع التوربين

تختلف أنواع التوربينات في مدى تأثرها بالمخلفات الطافية والرواسب. وينبغي مطابقة تصميم الشبكة (وخاصة عرض الفتحة) مع حساسية التوربين:

توربينات بلتون (ضاغط عالٍ: أكثر من 200 م)

تستخدم توربينات بلتون نفاثة مائية عالية السرعة أو أكثر تصطدم بريش على شكل كؤوس مثبتة على عجلة. ويبلغ قطر فتحة التدفق في الفوهة عادةً ⁦50–200⁩ مم، وأي جسيم يستطيع المرور عبر الفوهة سيرتطم بسطح الكأس بسرعات تتراوح بين 30 و80 م/ث.

قابلية التأثر: بالغة. فسرعة النفاث العالية تعني أن حتى جسيمات المخلفات الصغيرة تُحدث ضررًا اصطداميًا كبيرًا. والتآكل بفعل الرواسب على أسطح الكؤوس وصمامات الإبرة هو مشكلة الصيانة الأساسية في محطات بلتون ضمن الأحواض المحمّلة بالرواسب [6].

عرض الفتحة الموصى به لشبكة كواندا: ⁦0.5–1.0 mm⁩: أدق ترشيح عملي لحماية الفوهات ومكوّنات الكؤوس عالية القيمة.

توصية ADENCO: في محطات بلتون نختار أضيق عروض الفتحات المتاحة. فتكلفة السلك الإسفيني ذي الفتحة الضيقة صغيرة مقارنة بتكلفة عمرة واحدة لدوّار بلتون.

توربينات فرانسيس (ضاغط متوسط: 30–300 م)

توربينات فرانسيس توربينات رد فعل يتدفق فيها الماء شعاعيًا إلى الداخل عبر الريش الموجِّهة وريش الدوّار. والحافتان الأمامية والخلفية لريش الدوّار هما الجزءان الأكثر تعرضًا للتآكل [2].

قابلية التأثر: عالية. دوّارات فرانسيس مكوّنات مصبوبة بدقة. والتآكل على الحواف الأمامية للريش يخلّ بنمط الجريان المصمم، فيقلل الكفاءة ويستحث التكهّف الذي يسرّع مزيدًا من الضرر.

عرض الفتحة الموصى به لشبكة كواندا: ⁦1.0–1.5 mm⁩: موازنة بين استبعاد المخلفات الطافية وأحجام التدفق الأعلى المعتادة في محطات فرانسيس.

توصية ADENCO: في محطات فرانسيس، أهم متطلب تصميمي هو مطابقة القدرة الاستيعابية للشبكة مع التدفق التصميمي للتوربين. ومصفوفات كواندا متعددة الألواح شائعة في محطات فرانسيس حيث لا يكفي عرض لوح واحد.

توربينات كابلان (ضاغط منخفض: 2–40 م)

توربينات كابلان توربينات مروحية ذات جريان محوري وريش قابلة للضبط. وتعمل تحت ضاغط منخفض وتدفق مرتفع.

درجة التأثر: متوسطة تجاه ارتطام المخلفات الطافية، لكنها عالية تجاه الرواسب. والحواف الخلفية الخارجية وحجرة الدوّار العلوية هي الأكثر عرضة للتآكل [5]. وتعني أحجام التدفق الكبيرة أن كميات كبيرة من المخلفات الطافية تمر عبر المنظومة.

نهج الشبكة الموصى به: لا يُوصى عمومًا بشبكات كواندا لمحطات كابلان بسبب فقد الضاغط المتأصل في هذه التقنية (⁦450–1,270 mm⁩ في شبكات ADENCO القياسية، وأكثر في التصنيعات الخاصة). ففي المواقع التي لا يتجاوز فيها الضاغط المتاح ⁦2–10 m⁩، كثيرًا ما يكون فقد ⁦0.45–1.3 m⁩ من الضاغط عند شبكة المأخذ أمرًا غير مقبول. ويشير دليل تصميم كواندا الصادر عن مكتب الاستصلاح الأمريكي USBR (Wahl، 2003، التقرير R-2003-03) [4] إلى النقطة نفسها: فحيثما يتوفر أقل من نحو 1 m من السقوط، لا تكون ممكنة إلا زاوية شبكة ضحلة، وفي محطة منخفضة الضاغط يمثل السقوط الذي تحتاجه الشبكة حصة كبيرة من إجمالي الضاغط. وبالنسبة لمحطات كابلان، تكون شبكات الحزام المتحرك أو أسطوانات السلك الإسفيني المغمورة أنسب عادةً.

ملخص: تصميم الشبكة بحسب نوع التوربين

نوع التوربينالضاغط النموذجيالحساسية للمخلفات الطافيةعرض الفتحة الموصى بههل تناسبه شبكة كواندا؟
بلتون>200 mشديدة للغاية⁦0.5–1.0 mm⁩مثالية: فقد الضاغط مهمل بالنسبة إلى الضاغط الكلي
فرانسيس⁦30–300 m⁩عالية⁦1.0–1.5 mm⁩نعم: فقد الضاغط مقبول فوق ضاغط كلي يقارب 50 m
تورغو⁦50–250 m⁩عالية⁦0.5–1.0 mm⁩نعم: مشابه لتطبيقات بلتون
التدفق المتقاطع⁦5–200 m⁩متوسطة⁦1.0–2.0 mm⁩نعم للمواقع التي يزيد ضاغطها عن 30 m؛ حدّية في المواقع ذات الضاغط الأقل
كابلان⁦2–40 m⁩متوسطةلا ينطبقغير مناسبة عمومًا: فقد الضاغط كبير أكثر مما ينبغي

فقد الضاغط: القيد التصميمي الحاسم

يبلغ فقد الضاغط بين قمة الهدّار والحافة السفلية لشبكة كواندا عادةً ⁦450–1,300 mm⁩ في الأدبيات المنشورة [3][8]؛ وتبلغ ارتفاعات السقوط في شبكات ADENCO القياسية 450 و700 و1,270 mm، ويمكن تصنيع شبكات خاصة بارتفاع سقوط أكبر. وهذه خاصية متأصلة في هذه التقنية: إذ يجب أن تتسارع المياه فوق اللوح وأن تجري على طول الشبكة بالكامل بفعل الجاذبية.

في محطة بلتون بضاغط 200 m، يمثل فقد ضاغط مقداره 1.0 m عند المأخذ 0.5% من الضاغط الكلي: أي قدر مهمل. وفي محطة فرانسيس بضاغط 50 m، يمثل 2.0%: وهي نسبة مقبولة لدى معظم المشغّلين نظرًا لما توفره من تكاليف الصيانة. وفي محطة كابلان بضاغط 10 m، يمثل 10%: أي انخفاض جدي في الكفاءة يستبعد عادةً تقنية كواندا.

القاعدة العملية: تكون شبكات كواندا مبررة اقتصاديًا في المحطات التي يزيد فيها الضاغط الكلي عن 30 m تقريبًا، حيث يمثل فقد الضاغط أقل من ⁦3–4%⁩ من الضاغط المتاح الكلي. ودون هذا الحد، يتجاوز عادةً ما يُفقد من توليد الكهرباء بسبب الضاغط الذي تستهلكه الشبكة ما يتحقق من توفير في الصيانة.

عند تقييم أثر فقد الضاغط على محطتك تحديدًا، استخدم العلاقة التالية:

الأثر السنوي على الإيرادات (%) ≈ (فقد الضاغط في الشبكة ÷ الضاغط الإجمالي) × 100

في محطة بضاغط 100 m تحقق إيرادات كهرباء قدرها £200,000 سنويًا، يكلف فقد ضاغط مقداره 1.0 m نحو £2,000 سنويًا: وهو أمر مبرر بسهولة عند مقارنته بتكلفة العمالة اليدوية لتنظيف الشبكة، وصيانة التوربين الناتجة عن أضرار المخلفات الطافية، وما يُفقد من توليد الكهرباء عند حالات انسداد الشبكة.

الامتثال لمتطلبات حماية الأسماك في الطاقة الكهرومائية

لم تعد غربلة الأسماك اختيارية في الطاقة الكهرومائية. فالأطر التنظيمية في جميع الأسواق الرئيسية تشترط الآن غربلة عند مأخذ المياه تمنع انجراف الأسماك مع التيار والتصاقها بسطح الشبكة:

  • توجيه إطار المياه الأوروبي (WFD): يشترط أن تبلغ جميع المياه الداخلية "حالة إيكولوجية جيدة"، وهو ما يستدعي بصورة متزايدة اشتراطات غربلة لحماية الأسماك عند نقاط مأخذ المياه [10]
  • وكالة البيئة في المملكة المتحدة (EA): حد أقصى لفتحة الشبكة قدره 3 mm في مستجمعات المرتفعات؛ و1 mm قرب الحدود المدّية لحماية ثعبان السمك الزجاجي [11][12]
  • لائحة ثعابين السمك في المملكة المتحدة 2009: غربلة إلزامية عند المآخذ لمنع انجراف ثعابين السمك [12]
  • المادة 316(b) لدى وكالة حماية البيئة الأمريكية: سرعة قصوى عند المأخذ قدرها 0.5 قدم في الثانية (0.15 m/s) ونفوق بالارتطام دون 24% [13]
  • هيئة الموارد الطبيعية في ويلز: اشتراطات محددة لشبكات حماية الأسماك في جميع مآخذ مياه الطاقة الكهرومائية [14]

يمكن توريد شبكات كواندا بما يلبي معظم متطلبات حماية الأسماك للأسباب التالية:

  1. عرض الفتحة من ⁦0.5–2.0 mm⁩ يستبعد فعليًا جميع الأسماك عدا أصغر الأطوار اليرقية
  2. بدون شفط أو ارتطام: لا تُسحب الأسماك نحو سطح الشبكة؛ بل تُجرف المخلفات الطافية والأسماك فوق الشبكة وتُنقل إلى المصب
  3. سرعات الاقتراب المنخفضة قابلة للتحقيق عبر تحديد الأبعاد الصحيح للشبكة

للاطلاع على إرشادات تنظيمية مفصلة، راجع دليلنا للامتثال لمتطلبات حماية الأسماك: شبكات مأخذ المياه الصديقة للأسماك: تلبية المادة 316(b) واللوائح الأوروبية.

في كثير من مواقع الطاقة الكهرومائية، يبرر اشتراط غربلة الأسماك وحده الاستثمار في كواندا: إذ إن تلبية المعيار التنظيمي نفسه بالشبكات التقليدية تتطلب عادةً أنظمة ميكانيكية تعمل بالطاقة بتكاليف رأسمالية وتشغيلية أعلى بكثير.

اعتبارات المناخ البارد والمواسم

تعمل مواقع كثيرة للطاقة الكهرومائية في مناخات باردة، حيث يخلق جليد الفرازيل (بلورات جليدية صغيرة تحملها المياه الجارية) وتراكم الثلوج ودرجات الحرارة المتجمدة تحديات عند المأخذ من نوفمبر حتى مارس.

وثّقت أبحاث في NTNU (الجامعة النرويجية للعلوم والتكنولوجيا) آليتين مختلفتين لانسداد شبكات كواندا بالجليد [15]:

  • النوع I: جليد طري يلتصق بأسطح السلك الإسفيني: يمكن التعامل معه عادةً بتدفق كافٍ
  • النوع II: جليد صلب يتكوّن بين الأسلاك الإسفينية عند درجات الحرارة القصوى (دون -14°C): يتطلب تدخلًا فعّالًا

في محطات الطاقة الكهرومائية ذات المناخ البارد، تصمم ADENCO شبكات مزودة بمعدات مانعة لتكوّن الجليد: عناصر تسخين كهربائية مدمجة في إطار الشبكة، أو إعادة تدوير مياه دافئة، أو أنظمة نشر هواء ساخن. وتقاوم الدرجات منخفضة الكربون من نوع L التحسّس الناتج عن الدورات الحرارية في الشبكات المسخّنة، ويتم تأكيد اختيار الدرجة للشبكات المسخّنة أثناء مراجعة المهندس لدى ADENCO.

كما يؤثر الحمل الموسمي من المخلفات الطافية على التصميم. ويمثل تساقط أوراق الخريف في المستجمعات المشجّرة ذروة خطر الانسداد لأي شبكة مأخذ المياه. فقد شهدت محطة Lodore Falls الكهرومائية في المملكة المتحدة (مستجمع مشجّر) انسداد شبكة السلة السلكية خلال ساعات في الخريف قبل الانتقال إلى شبكة كواندا [3]. وبعد تركيب شبكة كواندا، تعامل سطح الشبكة الذي يجرفه التدفق مع حمل الأوراق دون تدخل.

للاطلاع على مناقشة شاملة لتقنيات منع تكوّن الجليد، انظر: تقنية منع تكوّن الجليد لشبكات مأخذ المياه.

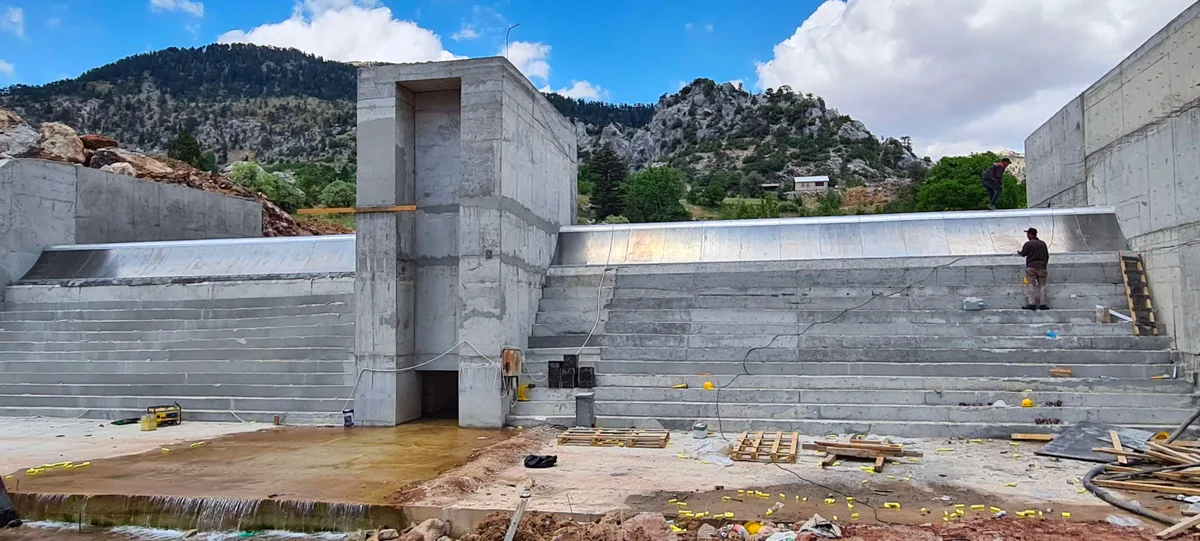

الأداء في المواقع العاملة: دراسات حالة أوروبية

تستخدم اليوم أكثر من 40 محطة كهرومائية متوسطة وعالية الضاغط في أوروبا شبكات مأخذ المياه من نوع كواندا، ولا سيما في جبال الألب والمملكة المتحدة [3][4]. وتوثق دراسات الحالة المنشورة تحسنًا ثابتًا في الأداء:

Lodore Falls، المملكة المتحدة: محطة تورغو بقدرة 170 kW

  • الضاغط: 150 m إجمالي
  • التدفق: 235 l/s
  • التوربين: تورغو
  • المأخذ السابق: شبكة سلة سلكية: انسدّت خلال ساعات أثناء تساقط أوراق الخريف
  • نتيجة كواندا: تشغيل ذاتي التنظيف على مدار الفصول كافة. وقدّر مشغل المحطة زيادة قدرها 15% في الإنتاج السنوي (انطلاقًا من خط أساس يتراوح بين ⁦700–800⁩ MWh)، بما يولّد أكثر من US$7,000 من الإيرادات السنوية الإضافية وفترة استرداد مدتها سنتان لشبكة كواندا [3][4].

مواقع جبال الألب: محطات متعددة

في مواقع جبال الألب في النمسا وسويسرا وشمال إيطاليا، جرت إعادة تأهيل مواقع بشبكات كواندا حيث عجزت المآخذ التيرولية التقليدية وشبكات القضبان الثابتة عن التعامل مع أحمال الرواسب العالية أثناء ذوبان الثلوج الربيعي وأحداث العواصف الصيفية. وتفيد هذه المواقع بما يلي:

  • انخفاض كبير في الصيانة اليدوية: من التمشيط الأسبوعي أو اليومي إلى فحص سنوي فقط
  • تحسّن حالة التوربين: فترات أطول بين عمليات إصلاح الدوّار بفضل قلة دخول الرواسب
  • توليد كهربائي سنوي أعلى: انقطاعات اضطرارية أقل بسبب انسداد الشبكة أثناء أحداث كثرة المخلفات الطافية

إعادة تأهيل في المملكة المتحدة: محطة أُنقذت من إيقاف التشغيل النهائي

في إحدى محطات المملكة المتحدة الموثقة، بلغت مشكلات المأخذ القائم حدًا جعل المشغّل يفكر في إيقاف المحطة نهائيًا. وقد أعادت إعادة التأهيل بشبكة كواندا التشغيل الموثوق، ولا تزال المحطة تولّد الكهرباء [3].

تتوافق هذه النتائج مع ما نراه في مواقع الطاقة الكهرومائية التابعة لـ ADENCO: فالجمع بين إزالة المخلفات الطافية دون طاقة والترشيح الدقيق والتشغيل بقوة الجاذبية يحقق عوائد اقتصادية تبرّر الاستثمار في معظم المواقع؛ وقد حدّد التقييم المنشور في Lodore Falls فترة استرداد تلك المحطة بنحو سنتين، ويُحسب الرقم لأي موقع بعينه من سجلات توليد الكهرباء والصيانة الخاصة به.

متى لا تُستخدم شبكة كواندا في الطاقة الكهرومائية

ADENCO شركة مصنّعة لشبكات كواندا، لكننا لا نوصي بمنتجنا لكل مشروع طاقة كهرومائية. شبكات كواندا ليست الخيار المناسب عندما:

  1. يكون إجمالي الضاغط أقل من 30 م. فقد الضاغط عند الشبكة، وهو ⁦450–1,270⁩ مم (ارتفاعات السقوط القياسية لدى ADENCO)، يستهلك نسبة كبيرة أكثر مما ينبغي من الضاغط المتاح. أما المحطات ذات الضاغط المنخفض (كابلان، وفرانسيس منخفض الضاغط) فتناسبها أكثر شبكات الحزام المتحرك أو الشبكات الأسطوانية المغمورة.

  2. تحمل المياه الخام قدرًا ضئيلًا جدًا من المخلفات الطافية. إذا كان حوض التجميع صخريًا وقليل الغطاء النباتي ويحمل مخلفات عضوية قليلة، فقد تكون شبكة حجز المخلفات الخشنة التقليدية كافية تمامًا، وبتكلفة أقل.

  3. يُطلب تدفق مرتفع جدًا مع ضاغط منخفض. توفّر شبكات كواندا نحو 140 لتر/ث لكل متر من العرض على الهندسة المرجعية لـ USBR [8]، و150 لتر/ث لكل متر في ADENCO-127. وفي المحطات التي تتطلب آلاف اللترات في الثانية عند ضاغط منخفض، قد يكون عرض الشبكة المطلوب غير عملي.

  4. لا يوجد في الموقع هدّار طبيعي أو فارق في المنسوب. تتطلب شبكات كواندا أن يتدفق الماء فوق قمة الهدّار. وإذا كان مأخذ المياه من النوع الجانبي أو المغمور دون فارق طبيعي في المنسوب، فقد تكون الأعمال المدنية اللازمة لإنشاء هدّار مناسب باهظة التكلفة.

  5. تكون ظروف جليد الفرازيل قاسية للغاية دون ميزانية لمنع تكوّن الجليد. في أشد المناخات الباردة قسوة (درجات حرارة مستمرة دون -14°C)، تحتاج شبكات كواندا إلى معدات لمنع تكوّن الجليد. وإذا كانت ميزانية المشروع لا تتسع لمنع تكوّن الجليد، فقد يكون المأخذ المغمور أكثر عملية.

إن الصراحة بشأن هذه القيود تبني ثقة أكبر لدى عملائنا في الطاقة الكهرومائية من الوعد بأكثر مما يمكننا تقديمه.

عملية تصميم شبكات ADENCO للطاقة الكهرومائية

تُصمَّم كل شبكة ADENCO للطاقة الكهرومائية وفق الموقع المحدد. عمليتنا:

الخطوة 1: تقييم الموقع

نراجع الضاغط الإجمالي للمحطة، والتدفق التصميمي، وخصائص حوض التجميع (الغطاء النباتي، وحمل الرواسب، والنطاق المناخي)، والمتطلبات التنظيمية (غربلة الأسماك، والتصاريح البيئية).

الخطوة 2: تصميم مطابق للتوربين

بناءً على نوع التوربين، نختار عرض الفتحة ومقطع السلك وزاوية الميل بما يوفّر استبعاد المخلفات الطافية المطلوب مع تعظيم القدرة الاستيعابية للتدفق.

الخطوة 3: تحديد أبعاد الشبكة

باستخدام التدفق التصميمي والقدرة الاستيعابية لكل متر من العرض الخاصة بالموقع (بعد تعديلها وفق عرض الفتحة وزاوية الميل والضاغط المتاح)، نحسب عرض الشبكة المطلوب. وفي المحطات الأكبر، نصمم مصفوفات متعددة الألواح بغرف تجميع مستقلة. للاطلاع على منهجية تحديد الأبعاد بالتفصيل، انظر: كيفية تحديد أبعاد شبكة مأخذ المياه بنظام كواندا.

الخطوة 4: اختيار المواد

بناءً على كيمياء المياه (وخصوصاً تركيز الكلوريد ودرجة الحموضة ونطاق درجة الحرارة) نختار من بين درجاتنا الست من الفولاذ المقاوم للصدأ. تُورَّد مواقع الطاقة الكهرومائية على المياه العذبة بالدرجة القياسية 304. أما المواقع المتأثرة بالكلوريد أو بمياه البحر (المصبات أو السواحل) فتتطلب 316L أو أعلى. للاطلاع على إرشادات اختيار المواد، انظر: 304 مقابل 316 من الفولاذ المقاوم للصدأ لشبكات مأخذ المياه.

الخطوة 5: إجراءات المناخ البارد

بالنسبة للمواقع في النطاقات المناخية الباردة، نختار خيارات منع تكوّن الجليد (التسخين الكهربائي، أو إعادة تدوير المياه الدافئة، أو ناشر الهواء الساخن) ونختار درجات مناسبة من الفولاذ المقاوم للصدأ للشبكات التي تُسخَّن وتُبرَّد بصورة متكررة.

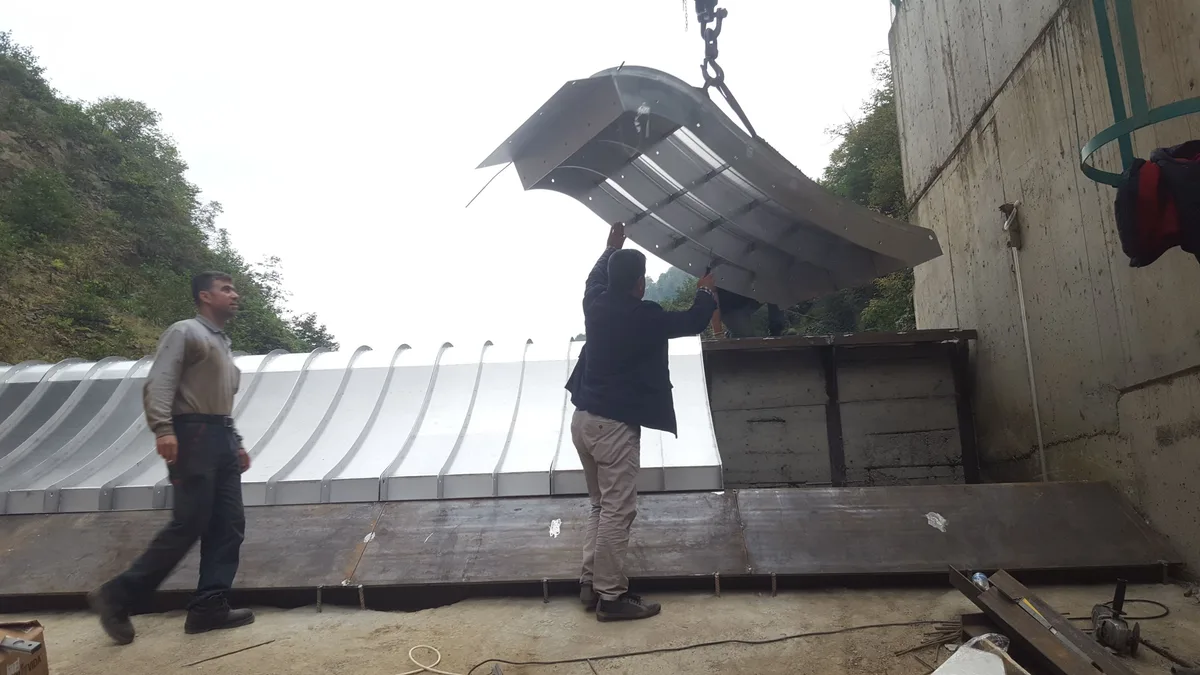

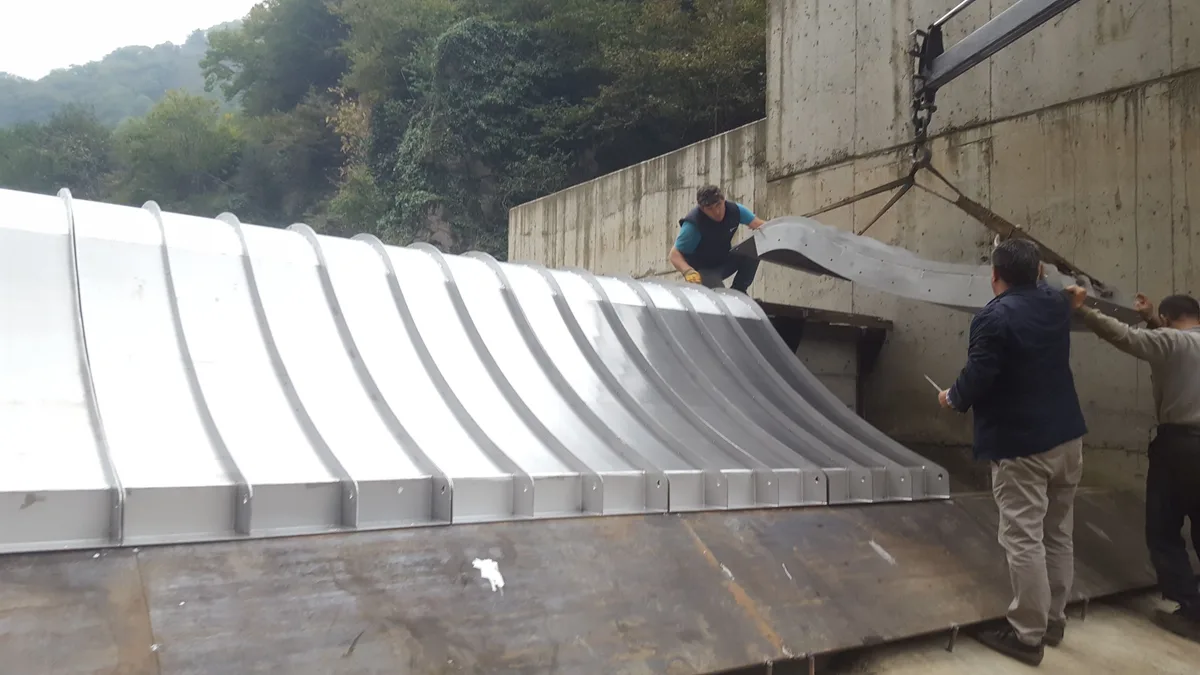

الخطوة 6: التصنيع والتسليم

تُصنَّع كل شبكة وفق متطلبات المشروع وتُسلَّم مع إرشادات التركيب. وتقدّم ADENCO الدعم الفني حتى بدء التشغيل وشاملًا له.

الأسئلة الشائعة

ما أفضل شبكة مأخذ مياه ### ما أفضل شبكة مأخذ مياه للمحطات الكهرومائية التجارية واسعة النطاق؟؟

بالنسبة للمحطات الكهرومائية ذات الضاغط المتوسط والعالي (أكثر من 30 م ضاغط إجمالي تقريبًا)، توفّر شبكات كواندا أفضل مزيج من ترشيح المخلفات الطافية الدقيق والتشغيل دون طاقة وانخفاض تكلفة دورة الحياة. وتستخدم أكثر من 40 محطة كهرومائية تجارية في أوروبا شبكات مأخذ المياه بنظام كواندا. أما المحطات ذات الضاغط المنخفض (أقل من 30 م) فتناسبها عادةً شبكات الحزام المتحرك أو أسطوانات السلك الإسفيني المغمورة. وللاطلاع على مقارنة مباشرة بين جميع تقنيات المأخذ، انظر: شبكة كواندا مقابل شبكة القضبان الثابتة مقابل الشبكة الأسطوانية الدوّارة.

ما مقدار المخلفات الطافية التي تزيلها شبكات كواندا؟

تمنع شبكات كواندا، التي يتراوح عرض فتحتها النموذجي بين ⁦0.5–2.0⁩ مم، مرور جميع المخلفات الطافية الأكبر من عرض الفتحة تقريبًا: الأوراق والأغصان الصغيرة والفروع والحصى ومعظم المواد العضوية. ولا يمر سوى الطمي الناعم والمواد الذائبة الأصغر من عرض الفتحة. وفي المحطات الكهرومائية، ثبت أن ذلك يقلّل متطلبات صيانة التوربين بدرجة كبيرة ويطيل الفترات الفاصلة بين العمرات الشاملة للدوّار.: الأوراق والأغصان الصغيرة والفروع والحصى ومعظم المواد العضوية. ولا يمر سوى الطمي الناعم والمواد الذائبة الأصغر من عرض الفتحة. وفي المحطات الكهرومائية، وُثِّق أن ذلك يقلّل متطلبات صيانة التوربين بدرجة كبيرة ويطيل فترات العمرة الشاملة للدوّار.

هل تعمل شبكات كواندا في ظروف الشتاء في مواقع الطاقة الكهرومائية؟

نعم، مع معدات مناسبة لمنع تكوّن الجليد. وتوفّر ADENCO أنظمة منع تكوّن الجليد في جميع المحطات الكهرومائية الواقعة في النطاقات المناخية الباردة. وللاطلاع على دليل كامل لعلم جليد الفرازيل و5 طرق للوقاية منه، انظر: تقنية منع تكوّن الجليد لشبكات مأخذ المياه.

كم يبلغ فقد الضاغط في شبكة كواندا لمأخذ المياه؟

يبلغ فقد الضاغط بين قمة الهدّار والحافة السفلية لشبكة كواندا عادةً ⁦450–1,270⁩ مم في شبكات ADENCO القياسية (ارتفاع سقوط 450 أو 700 أو 1,270 مم؛ وأكثر من ذلك في الشبكات الخاصة)، تبعًا لطول الشبكة وعرض الفتحة والتدفق التصميمي. وفي محطات بلتون ذات الضاغط العالي (200+ م)، يمثّل ذلك أقل من 0.5% من إجمالي الضاغط: أي قدرًا مهملًا. وفي محطات فرانسيس ذات الضاغط المتوسط (⁦50–100⁩ م)، يمثّل ⁦1–2%⁩. أما في محطات كابلان ذات الضاغط المنخفض، فقد يتجاوز فقد الضاغط ⁦5–10%⁩ من إجمالي الضاغط، وهو أمر غير مقبول عادةً.

هل شبكات كواندا صديقة للأسماك في مآخذ الطاقة الكهرومائية؟

نعم. تستبعد شبكات كواندا الأسماك فيزيائيًا عبر عرض الفتحات الضيق ولا تُحدث أي شفط أو انحشار: إذ تُجرف الأسماك فوق السطح وتُحمل مع التدفق الفائض إلى أسفل المجرى. وللاطلاع على إرشادات امتثال مفصّلة تغطي Section 316(b) وEU WFD وUK EA ولوائح ثعبان البحر، انظر: شبكات مأخذ المياه الصديقة للأسماك.

ما حجم الصيانة التي تتطلبها شبكة كواندا في موقع للطاقة الكهرومائية؟

فحص بصري سنوي وغسل بالضغط من حين لآخر (كل ⁦2–5⁩ سنوات): مقارنةً بالتمشيط اليومي أو الأسبوعي لشبكات حجز المخلفات التقليدية. في محطة لودور فولز في المملكة المتحدة، كانت الشبكة السلكية السلّية السابقة تنسدّ خلال ساعات في الخريف؛ أما شبكة كواندا البديلة فتعمل باستمرار دون تدخل. للاطلاع على جدول الصيانة الكامل المستند إلى أكثر من 10 سنوات من بيانات التشغيل، انظر: صيانة شبكة كواندا.

هل يمكن إعادة تأهيل مأخذ طاقة كهرومائية قائم بتركيب شبكة كواندا؟

نعم، شريطة أن يكون الهدّار القائم عريضاً بما يكفي لاستيعاب لوح الشبكة ومرتفعاً بما يكفي لتوفير ارتفاع السقوط الذي تحتاجه الشبكة (من 450 إلى 1,270 مم في شبكات ADENCO القياسية). كانت شبكة لودور فولز في المملكة المتحدة إعادة تأهيل لهدّار قائم، ولم تتطلب سوى غرفة تجميع وتجديد قمة الهدّار وتعديل بسيط في الأنابيب. غير أنه إذا كان التصميم الهيدروليكي القائم عند الحد الفاصل (خصوصاً إذا كان الضاغط المتاح محدوداً) فقد تكون إعادة التأهيل غير ممكنة. وتقيّم ADENCO مدى ملاءمة إعادة التأهيل ضمن التقييم الأولي للموقع.

ما تكلفة شبكة كواندا لمحطة كهرومائية؟

تعتمد التكلفة على عرض الشبكة (الذي يحدده التدفق التصميمي) وعرض الفتحة ودرجة الفولاذ المقاوم للصدأ وأي تدابير خاصة بالمناخ البارد. لمناقشة تفصيلية لعوامل التسعير، انظر: كم تبلغ تكلفة شبكة كواندا؟. وتُظهر دراسات الحالة المنشورة فترات استرداد تبلغ نحو سنتين في المحطات التي حلّت فيها شبكات كواندا محل مآخذ مياه تقليدية مسببة للمشكلات، استناداً إلى زيادة الإيرادات السنوية من الكهرباء وانخفاض تكاليف الصيانة.

المراجع

  1. «تأثير تآكل الطمي والتكهّف على أداء التوربينات المائية: تحليل معمّق واستراتيجيات وقائية». PMC/MDPI، 2024. استُرجع في أبريل 2026 من https://pmc.ncbi.nlm.nih.gov/articles/PMC11033088/

  2. «الأعطال الشائعة في ريش توربينات كابلان المائية وحلولها العملية». PMC/MDPI، 2023. استُرجع في أبريل 2026 من https://pmc.ncbi.nlm.nih.gov/articles/PMC10179411/

  3. «تأثير كواندا». International Water Power & Dam Construction Magazine. استُرجع في أبريل 2026 من http://www.waterpowermagazine.com/features/featurethe-coanda-effect/

  4. Wahl, T.L. (2003). إرشادات تصميم شبكات تأثير كواندا. مكتب الاستصلاح الأمريكي، تقرير بحثي R-2003-03. دنفر، كولورادو.

  5. «شبكات حجز المخلفات: تقليل زمن التوقف وزيادة التوليد». Hydro Maintain. استُرجع في أبريل 2026 من https://www.hydropowermaintenance.com/trash-racks-minimise-downtime/

  6. «التآكل بالرواسب في توربينات بيلتون: مراجعة». Chinese Journal of Mechanical Engineering، Springer، 2023. استُرجع في أبريل 2026 من https://link.springer.com/article/10.1186/s10033-023-00880-y

  7. «شبكات حجز المخلفات والشبكات القضيبية». Water Screen Systems. استُرجع في أبريل 2026 من https://waterscreensystems.com/trash-racks-bar-screens/

  8. Wahl, T.L. (2001). «الأداء الهيدروليكي لشبكات تأثير كواندا». Journal of Hydraulic Engineering، المجلد 127، العدد 6. ASCE.

  9. Wahl, T.L. وآخرون (2021). «تأثيرات التوتر السطحي على قدرة تصريف شبكات تأثير كواندا». Journal of Hydraulic Engineering، المجلد 147، العدد 8. ASCE.

  10. المفوضية الأوروبية. «توجيه إطار المياه». استُرجع في أبريل 2026 من https://environment.ec.europa.eu/topics/water/water-framework-directive_en

  11. وكالة البيئة البريطانية. «الغربلة عند المآخذ والمخارج: دليل أفضل الممارسات». استُرجع في أبريل 2026 من https://assets.publishing.service.gov.uk/media/5a7c9293ed915d6969f45d2d/scho0205bioc-e-e.pdf

  12. الموارد الطبيعية في ويلز. «غربلة المآخذ لحماية الأسماك: الطاقة الكهرومائية». استُرجع في أبريل 2026 من https://naturalresources.wales/permits-and-permissions/water-abstraction-and-impoundment/hydropower/intake-screening-for-fish/?lang=en

  13. وكالة حماية البيئة الأمريكية. «اللوائح النهائية للمادة 316(b)». Federal Register، 2014. استُرجع في أبريل 2026 من https://www.federalregister.gov/documents/2014/08/15/2014-12164/

  14. «اختبار فعالية شبكات حماية الأسماك في مآخذ الطاقة الكهرومائية». وكالة البيئة البريطانية، 2013. استُرجع في أبريل 2026 من https://assets.publishing.service.gov.uk/media/5a80a356e5274a2e87dbaf65/Testing_the_effectiveness_of_fish_screens_for_hydropower_intakes_-_report.pdf

  15. «أداء شبكات تأثير كواندا في مناخ بارد». Journal of Cold Regions Engineering، المجلد 28، العدد 4، ASCE، 2014.

  16. FIThydro: تقنيات مبتكرة صديقة للأسماك في الطاقة الكهرومائية. مشروع EU Horizon 2020. استُرجع في أبريل 2026 من https://www.fithydro.wiki/

  17. "Passive Water Intake Screen to Reduce Entrainment of Debris and Aquatic Organisms." MDPI Water، المجلد 17، العدد 23، ديسمبر 2025.

  18. Huber, D. Coanda-Effect Screens: Laboratory Tests of 1.0, 0.5 and 0.2 mm Slot Panels (تقرير دبلوم، NTNU، مشروع BEDUIN)؛ Howarth, W. (2001). دراسة كيزويك التجريبية، المملكة المتحدة؛ ENTEC AG (1998). دراسة تجريبية سويسرية. كفاءة استبعاد الرواسب بحسب حجم الجسيمات لشبكات بعرض فتحة 1 مم و0.5 مم.
