Eine verstopfte Wasserfassung bedeutet den Stillstand des Wasserkraftwerks, und Gebirgsbäche führen Laub, Äste, Kies und Hochwasser-Geschwemmsel genau dann heran, wenn der Durchfluss und damit die Leistungsabgabe am höchsten ist. Ein Coanda-Rechen transportiert diese Fracht allein durch die Schwerkraft über die Rechenfläche und wirft sie am stromabwärtigen Ende ab, sodass die Anlage bei Starkregen weiter betrieben wird und die Turbine Wasser erhält, das keine Partikel größer als die Spaltweite enthält. Er ist im Betrieb selbstreinigend; an den meisten Standorten wird der Rechen beim Wechsel der Jahreszeiten von Hand sauber gebürstet.
Kontinuierliche Stromerzeugung auch bei Hochwasser

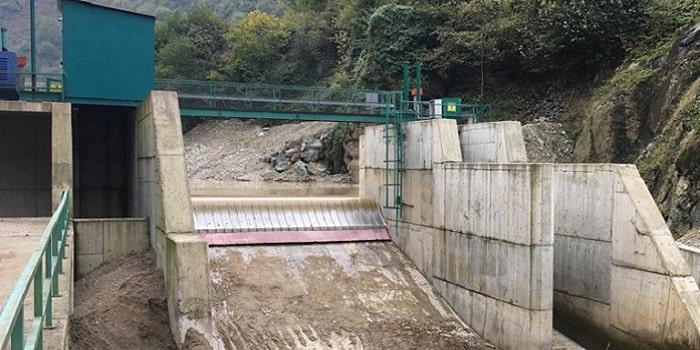

Grobrechen an Tiroler Wehren und Stabrechen (feststehend) verstopfen, wenn der Fluss ansteigt, also genau dann, wenn ein Laufwasserkraftwerk den größten Teil seiner Erlöse erzielt. Üblicherweise öffnet man daraufhin das Spülorgan und stellt die Turbine ab, bis das Hochwasser abgelaufen ist. Am Wasserkraftwerk (WKW) Seydioğlu in Trabzon erzwang der ursprüngliche Grobrechen diese Abschaltung in jeder Hochwassersaison; seit der Coanda-Nachrüstung von 2019 hält die Wasserfassung mit 2.500 l/s die Anlage bei denselben Hochwassern durchgehend auf voller Leistung. Wasser oberhalb des Bemessungsdurchflusses läuft über den Rechen hinweg und bleibt im Fluss, was Ihre Restwasserauflage ohnehin verlangt.
Der Standardspalt von 1 mm hält Kies, Grobsand, Laub und Äste aus der Druckrohrleitung fern, sodass Düsen, Laufräder und Leitschaufeln zwischen den Überholungen deutlich weniger Abrasion und Schlagschäden erleiden. Spaltweiten von 0,5 bis 2,0 mm (Standard 1,0 mm) sind verfügbar und können auf den Turbinentyp abgestimmt werden; engere Spaltweiten sind auf Anfrage fertigbar. Eine engere Spaltweite bedeutet mehr Rechen für denselben Durchfluss, daher weisen wir die Auswirkung auf das Budget mit aus. Schluff, der kleiner als die Spaltweite ist, passiert weiterhin, und wir geben bei der Auslegung klar an, ob zusätzlich ein Sandfang erforderlich ist. In Kigasa in Ruanda liegt das Vorbecken direkt unterhalb des Rechens, ohne separates Absetzbecken, und Der Standardspalt von 1 mm hält Kies, Grobsand, Laub und Äste aus der Druckrohrleitung fern, sodass Düsen, Laufräder und Leitschaufeln zwischen den Überholungen deutlich weniger Abrasion und Schlagschäden erleiden. Spaltweiten von 0,5 bis 2,0 mm (Standard 1,0 mm) sind verfügbar und können auf den Turbinentyp abgestimmt werden; engere Spaltweiten sind auf Anfrage fertigbar. Eine engere Spaltweite bedeutet mehr Rechen für denselben Durchfluss, daher weisen wir die budgetären Auswirkungen separat aus. Schluff, der kleiner als die Spaltweite ist, passiert weiterhin, und wir geben bei der Auslegung klar an, ob zusätzlich ein Sandfang erforderlich ist. In Kigasa in Ruanda liegt das Vorbecken direkt unterhalb des Rechens, ohne separates Absetzbecken, und die volle Fallhöhe von 80 m steht an der Pelton-Turbine an..
Die Strömung läuft über die Siebfläche und nicht durch ein getauchtes Siebpaneel, sodass Fische über die Oberfläche in das Wasser unterhalb des Wehrs getragen werden, statt am Keildraht festgehalten zu werden. Der Spalt von 1 mm beträgt ein Drittel der 3-mm-Sieböffnung, die britische Aufsichtsbehörden als Standard für Pelton- und Turgo-Wasserfassungen nennen, und ist weit enger als die Stababstände von 10 bis 20 mm, die in alpinen Fischschutzvorschriften festgeschrieben sind. Wir liefern die Zeichnungen der Wasserfassung und eine technische Stellungnahme für Ihre Genehmigungsunterlagen.
Nachrüstung bestehender Tiroler Wehre: Rechen, die passend für Ihre vorhandenen Bauwerke gefertigt werden

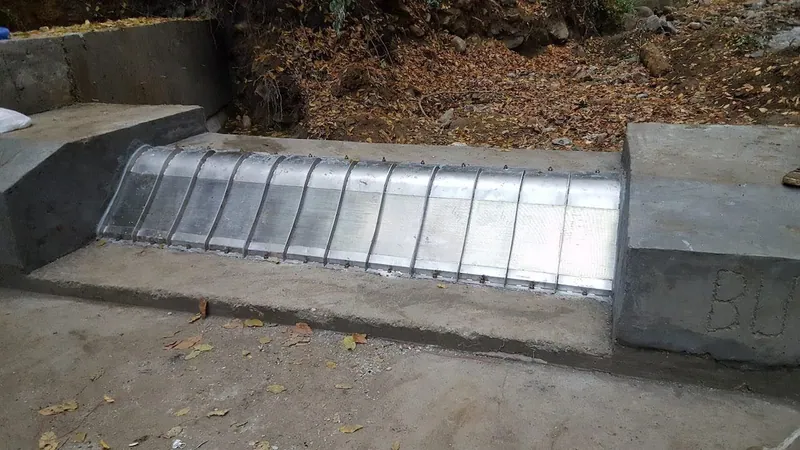

Das bestehende Wehr bleibt in der Regel erhalten. Einige Anpassungen am vorhandenen Beton sind normalerweise erforderlich, und der Rechen wird im Bauwerk oder auf einem gefertigten Stahlrahmen montiert. Da die Öffnung bereits vorhanden ist oder ihre Abmessungen durch eine genehmigte Tragwerksplanung bereits festgelegt sind, fertigen wir die Rechen nach diesen Abmessungen; wir verlangen nicht, dass Sie den Beton an die Rechen anpassen. Wehrbreite und verfügbare Absturzhöhe entscheiden darüber, ob eine Nachrüstung machbar ist. Senden Sie uns eine Schnittzeichnung Ihres Wehrs, und wir bestätigen beides, bevor die Fertigung beginnt.
Schutzstäbe bei starker Geschiebe- und Treibholzführung
An Flüssen mit starkem Geschwemmsel nimmt ein vorgeschalteter Satz Schutzstäbe (vor dem Keildraht montierte Edelstahlstäbe) den Stoß von Baumstämmen, Ästen und rollenden Steinen auf, bevor sie den Keildraht erreichen, wie in Kigasa ausgeführt. Die Stäbe führen zudem einen Teil des Durchflusses: Wasser haftet an der Staboberfläche und läuft daran ab, ohne den Keildraht zu erreichen, sodass ein Rechen hinter Schutzstäben je nach Ausführung und Rechentyp rund 10-15 % seiner Kapazität verliert. Ein Rechen hinter Schutzstäben wird mit diesem Abschlag ausgelegt, nicht allein nach der Katalogkapazität.
Zuverlässiger Winterbetrieb
Das über die Siebfläche strömende Wasser hält den Rechen bei Frost eisfrei. ADENCO-Gebirgsfassungen in der Türkei arbeiten unter Schnee- und Eisdecke, wobei der Rechen unter dem Eis weiterhin Wasser aufnimmt, und die Siebfläche wird wieder eisfrei, sobald Durchfluss und Temperatur zurückkehren.
Wasserfassungen für Wasserkraft gehen nach der Genehmigung durch die örtliche Wasserbehörde in Betrieb, und wir erstellen die Unterlagen zur Wasserfassung, Wasserfassungen für Wasserkraft gehen nach der Genehmigung durch die örtliche Wasserbehörde in Betrieb, und wir erstellen die Unterlagen zur Wasserfassung, die für das Genehmigungsverfahren erforderlich sind: Auslegungsbericht, hydraulische Auslegung und Zeichnungen. Für das WKW Gongele mit 28 Rechen und 4.424 l/s wurde der vollständige Dokumentensatz wie eingereicht genehmigt. Jede Lieferung wird mit ISO-9001- und ISO-10002-Zertifikaten, Werkstoffzeugnissen nach EN 10204 3.1 sowie einem Inspektions- und Prüfplan mit Werks- und Standortabnahmen (FAT/SAT) ausgeliefert. Zeichnungen in 2 Arbeitstagen; 2 bis 4 Wochen ab Werk bei Standardaufträgen, bis zu 8 Wochen bei Wasserkraft-Anlagenreihen hoher Kapazität mit mehr als zehn Einheiten.: Auslegungsbericht, hydraulische Auslegung und Zeichnungen. Für das WKW Gongele mit 28 Rechen und 4.424 l/s wurde der vollständige Dokumentensatz wie eingereicht genehmigt. Jede Lieferung wird mit ISO 9001- und ISO 10002-Zertifikaten, Werkstoffzeugnissen nach EN 10204 3.1 sowie einem Inspektions- und Prüfplan mit Werks- und Standortabnahmen (FAT/SAT) ausgeliefert. Zeichnungen in 2 Arbeitstagen; 2 bis 4 Wochen ab Werk bei Standardaufträgen, bis zu 8 Wochen bei Wasserkraft-Anlagenreihen hoher Kapazität mit mehr als zehn Einheiten.
Drei Modelle plus Sonderanfertigungen. Auswahl nach Durchfluss und Projektgröße.
ADENCO-45
Wasserfassungen für Kleinstwasserkraft und kleine Gebirgsbäche: 5 bis 35 l/s je Einheit, bei 35 l/s je Meter Rechenbreite. Bis zu zwölf Einheiten nebeneinander erreichen 420 l/s. Die kleinste im Betrieb erprobte Breite beträgt 150 mm.
ADENCO-70
Kleinwasserkraft und Gebirgsfassungen: 25 bis 100 l/s je Einheit, bei 67 l/s je Meter Rechenbreite. Bis zu acht Einheiten nebeneinander erreichen 800 l/s. Die häufigste ADENCO-Einheit in der Wasserkraft.
ADENCO-127
Wasserfassungen mit hoher Kapazität: 150 l/s je Meter Rechenbreite, mit Mehrfachanordnungen für Wasserkraftwerke bis 6.500 l/s. Das WKW Gongele setzt 28 Rechen für 4.424 l/s ein.
Kundenspezifische Einlaufrechen
Gefertigt nach den Maßen, die Ihr Standort bereits vorgibt: der Öffnung eines bestehenden Wehrs bei einer Nachrüstung oder dem Beton eines genehmigten Tragwerksentwurfs. Sonderbreiten, schwerere Bauweise für Flüsse, die Felsblöcke führen, und Durchflüsse oberhalb der Standardanlagenreihen. Vier der sieben auf dieser Website gezeigten Wasserfassungen für Wasserkraft sind Sonderanfertigungen, darunter das WKW Seydioğlu mit 2.500 l/s.
Referenzprojekte Referenzprojekte für diese Anwendung
Coanda-Rechen an Wasserfassungen von Wasserkraftanlagen

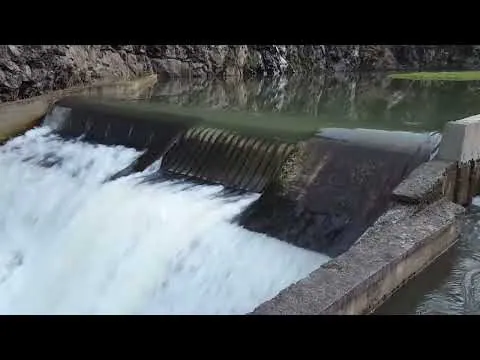

Fünf Clips: die Nachrüstung Seydioğlu, verfolgt von der Werkstatt bis zum Wasser, das in einem dünnen Film über das umgebaute Wehr läuft; eine unmittelbar nach einem Hochwasser inspizierte Wasserfassung mit unversehrtem Keildraht unter ihren Schutzstäben; Durchfluss oberhalb des Bemessungsdurchflusses, der über einen Rechen läuft; eine Wasserfassung im Betrieb unter Schnee; und stark sedimentbeladenes Hochwasser, das über die Siebfläche läuft.

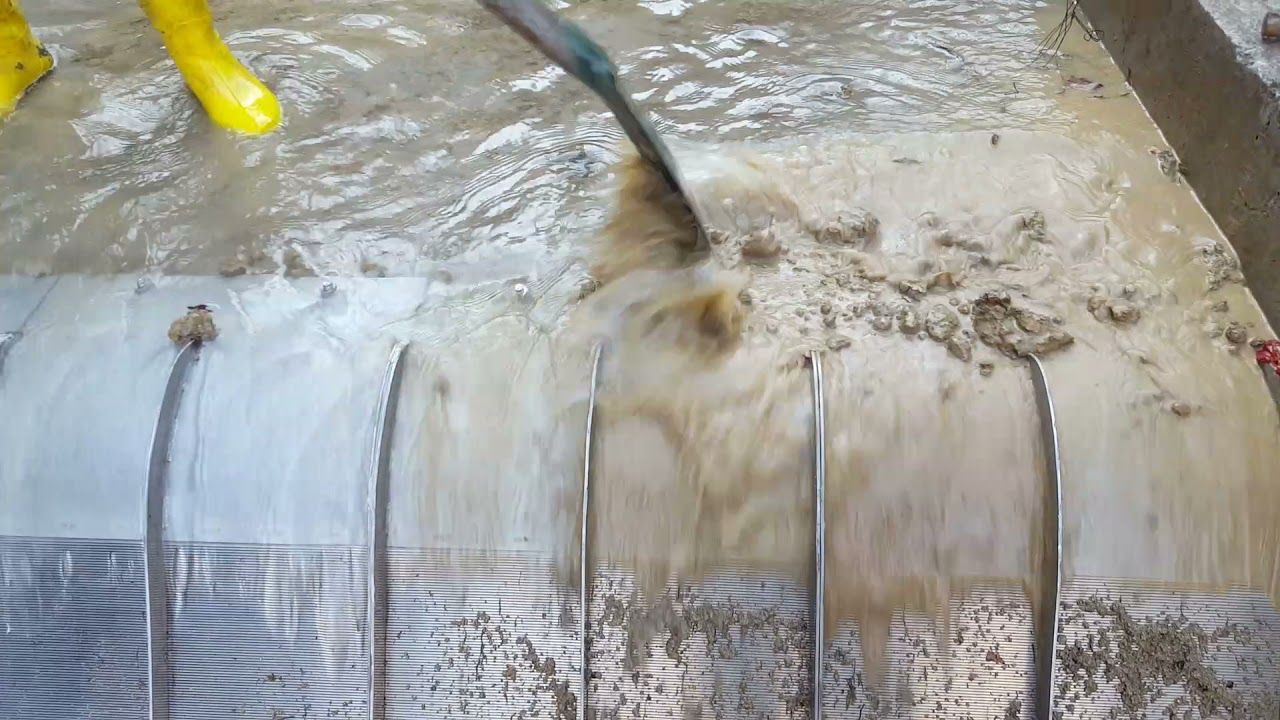

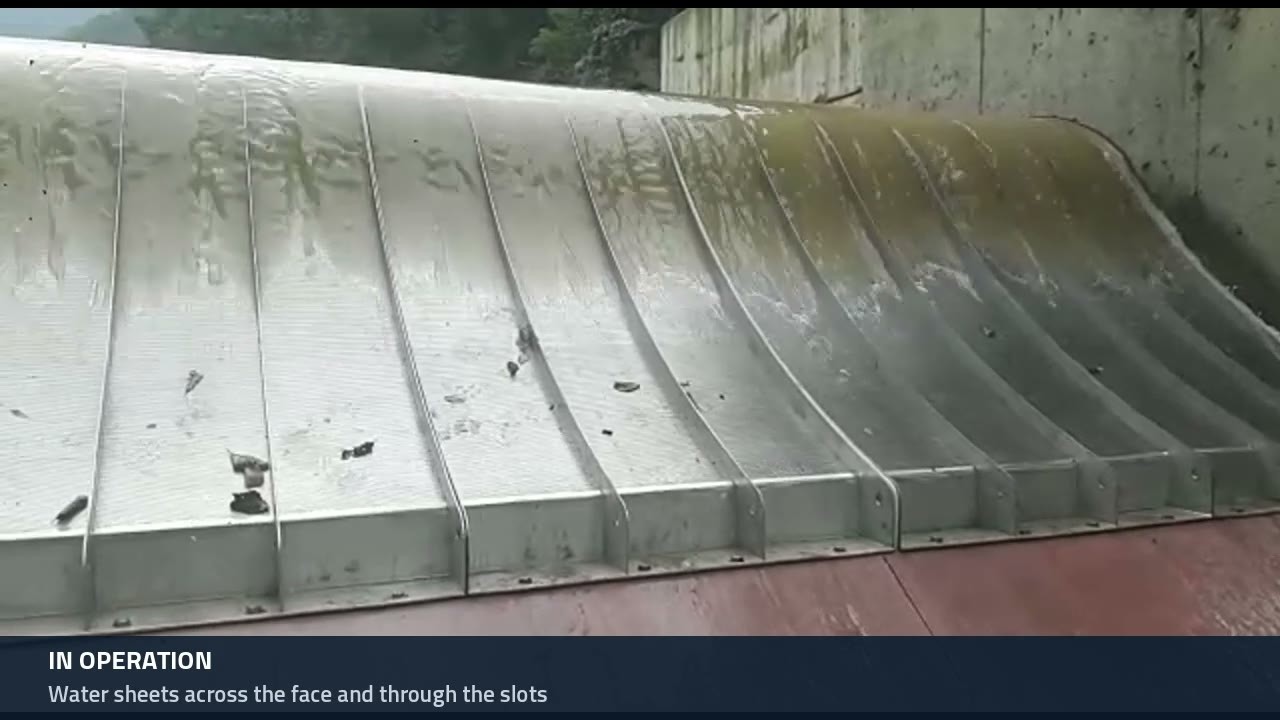

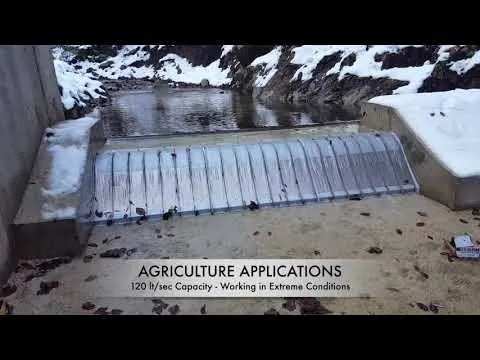

Seydioğlu WKW (Wasserkraftwerk): von der Fertigung bis zur InbetriebnahmeDie Nachrüstung von Tiroler Wehr auf Coanda mit 2.500 l/s in Trabzon, von der Werkstatt bis zum Fluss: maßgefertigte Siebpaneele werden abgewaschen und verpackt, per Kran in die Schlucht gehoben, auf dem wiederaufgebauten Wehr montiert und sind seit 2019 in Betrieb, wobei das Wasser in einem dünnen Film über die Rechenfläche läuft.Schutzstäbe nach einem HochwasserEine Bewässerungs-Wasserfassung bei İnegöl, Bursa, zehn Monate nach der Inbetriebnahme und unmittelbar nach einem Hochwasser inspiziert: Das hinter dem Wehr aufgestaute Wasser ist voller Gestein und Sand, Blöcke liegen auf der Wehrkrone, und der Keildraht unter den Schutzstäben (Edelstahlstäbe, die vor dem Keildraht montiert sind und den Aufprall von Steinen und Holz aufnehmen) ist unbeschädigt, und das Wasser fließt weiterhin hindurch.Überströmung eines Coanda-RechensDurchfluss, der über den Bemessungsdurchfluss hinausgeht, läuft über die Rechenfläche und weiter flussabwärts, statt sich hinter der Wasserfassung aufzustauen.Landwirtschaftliche Wasserfassung unter WinterbedingungenEine landwirtschaftliche Wasserfassung mit 120 l/s im Betrieb bei Schnee und Frost, wo der ununterbrochene Durchfluss über die Rechenfläche den Rechen eisfrei hält.Filtration von schlammbeladenem DurchflussStark schlammbelasteter Durchfluss über den Rechen: Der Schlamm wird über die Rechenfläche abgeführt, während klares Wasser durch die Spalte tritt.
